      Автоматизированная система звукоусиления и видеотрансляции в храме

      Главная
      —
      Портфолио
      —
      Прочее
      —Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Город: Ставрополь
      Объект: Храм св. равноап. Князя Владимира
      Тип объекта: культовое сооружение
      Завершение работ: октябрь 2018 г.
      Работы/услуги: проектирование, поставка оборудования, монтаж, программирование аудиоплатформы, настройка системы звукоусиления, программирование системы управления

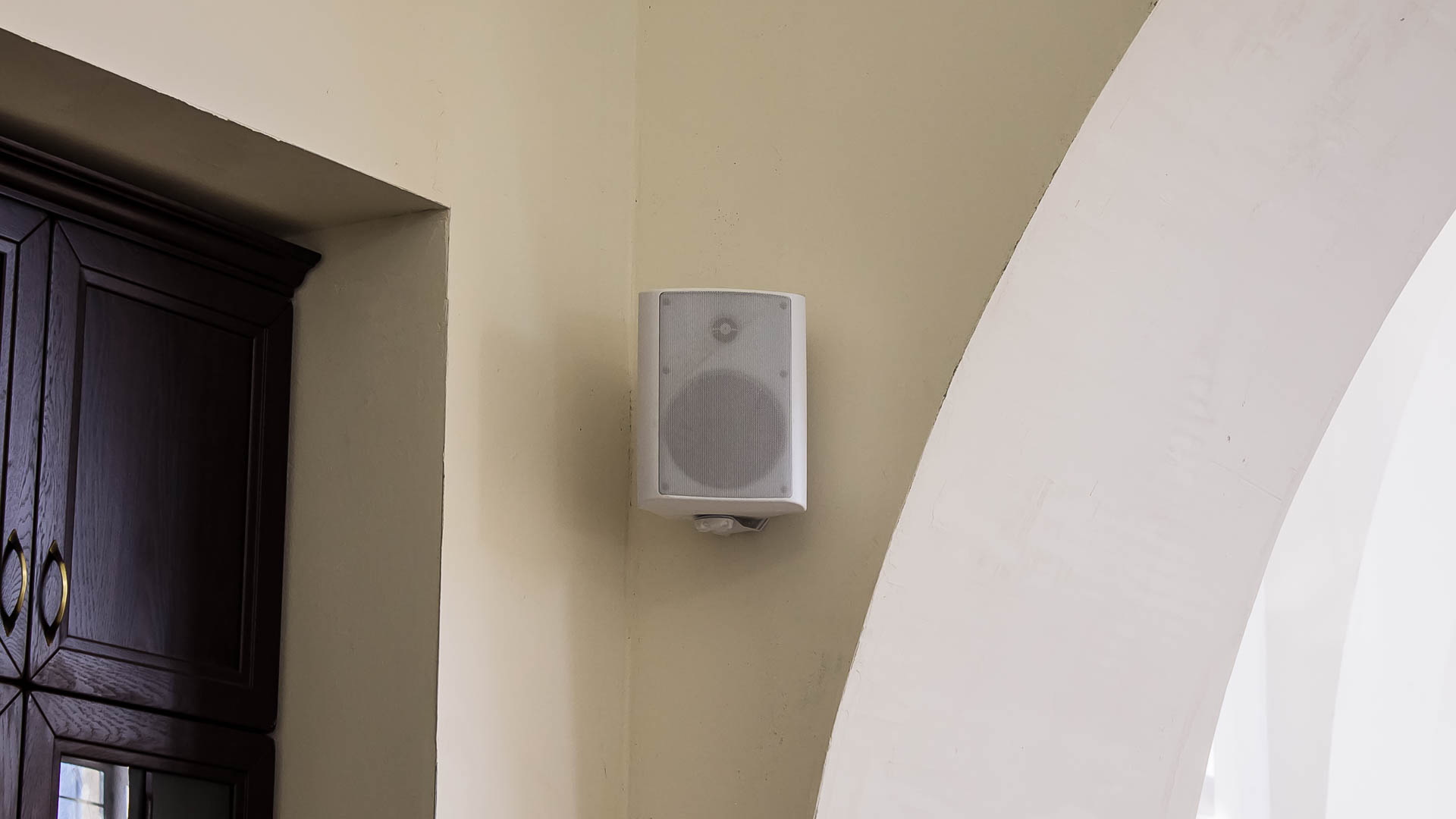

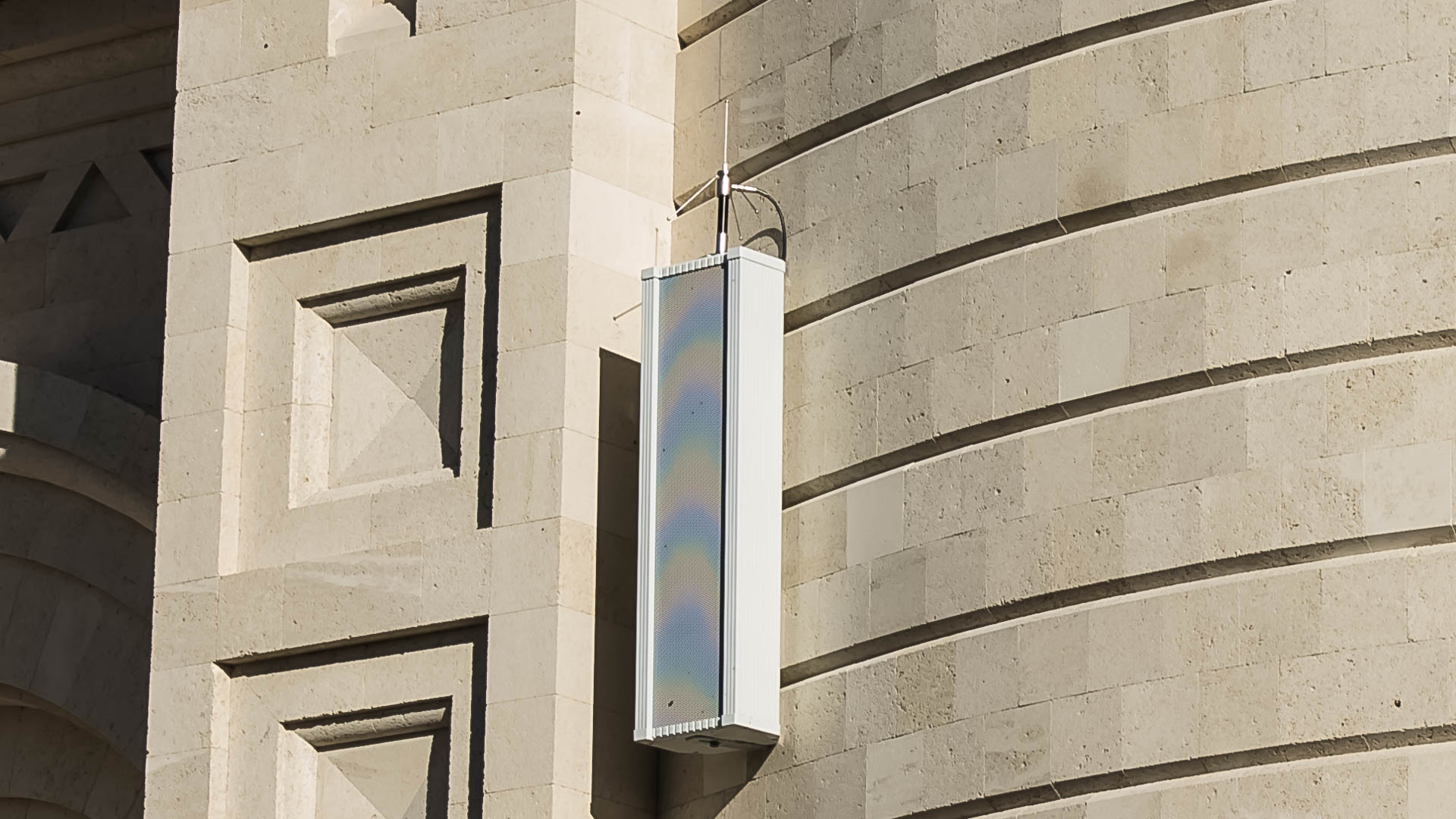

      Система звукоусиления храма спроектирована таким образом, чтобы обеспечить полное отсутствие необходимости в каком-либо управлении, регулировках и т. п. Все настройки осуществляются однократно в процессе пусконаладки, в дальнейшем цифровая аудиоплатформа самостоятельно корректирует параметры звукоусилительного тракта таким образом, чтобы получить максимальную громкость сигнала без возникновения акустической обратной связи («свист» в колонках). Аудиоплатформа осуществляет автоматическое микширование, т. е. она постоянно отслеживает уровень сигнала от всех микрофонов, определяет в какой (или какие) микрофоны говорят священники, и приглушает остальные микрофоны, которые в данный момент не используются. Таким образом, все микрофоны будут постоянно включены, но те из них, в которые никто не говорит, не будут увеличивать опасность возникновения обратной связи, что эквивалентно работе «живого» звукооператора, с той лишь разницей, что аудиоплатформа реагирует на изменение уровня сигнала в течении нескольких миллисекунд, и никогда не отвлекается на перекуры и т. п. По такому принципу мы реализовали систему звукоусиления в кафедральном соборе Казанской иконы Божией матери (2013 г.) и храме прп. Сергия Радонежского, вмч. Георгия Победоносца (2015 г.) в Ставрополе, а также в соборе Святителя Николая Чудотворца в Светлограде (2018 г.).

      Храм - один из самых сложных объектов для озвучивания, в первую очередь из-за высокой реверберации (эхо), в связи с этим мы применяем большое количество маломощных акустических систем, равномерно распределённых по храму. Каждая из этих АС обеспечит достаточное звуковое давление в небольшом радиусе от себя, но не будет излучать количество звуковой энергии, способное вызвать длительное эхо. Такой подход позволяет достичь существенно большей громкости и разборчивости, чем при применении двух или четырёх мощных колонок. На несущих колоннах храма установлены 24 компактных звуковых колонны, разделенные на 4 зоны, и громкость каждого стационарного источника звука индивидуально настроена таким образом, что он тише всего звучит в той зоне, в которой он находится, и громче всего - в максимально удалённой от него зоне. Такая схема называется «микс-минус», и в сочетании с автомикшированием и применением подавителей обратной связи со сдвигом частоты позволяет достичь громкого, ясного и разборчивого звука по всей площади храма. В отличие от обычных подавителей обратной связи, которые начинают работать только когда колонки уже «засвистели», подавители со сдвигом частоты устраняют возможность возникновения обратной связи до того, как она успевает возникнуть.

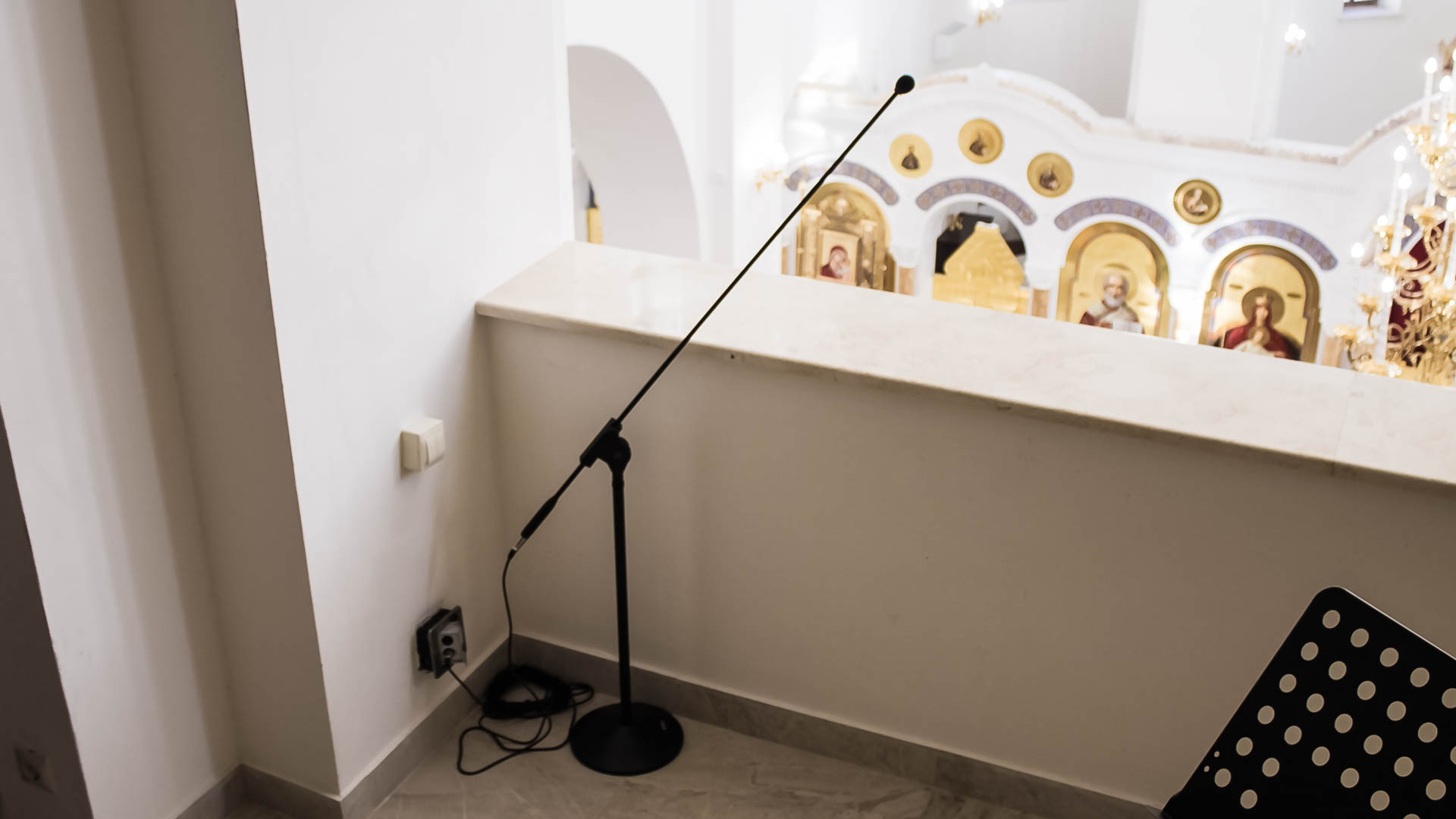

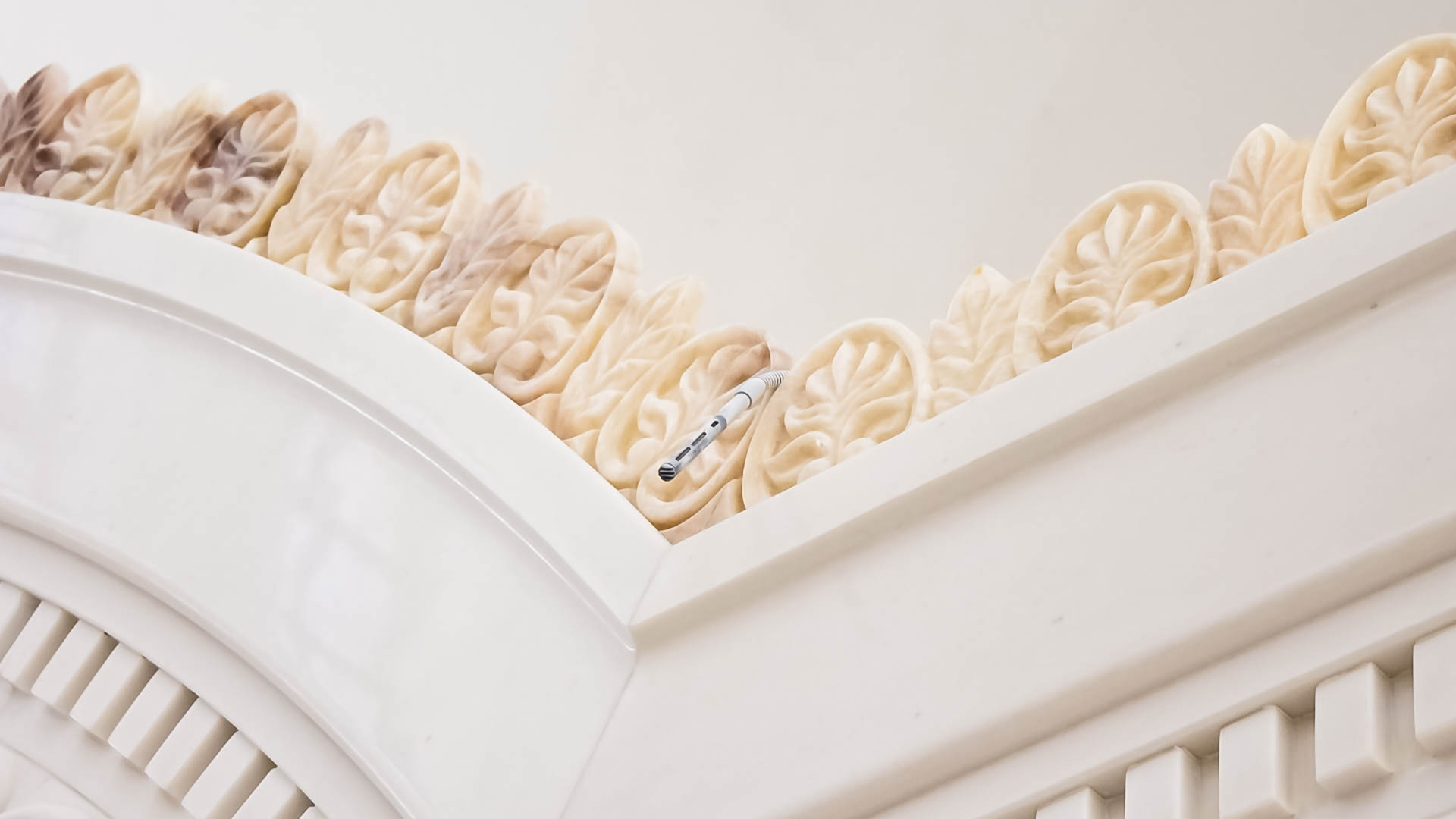

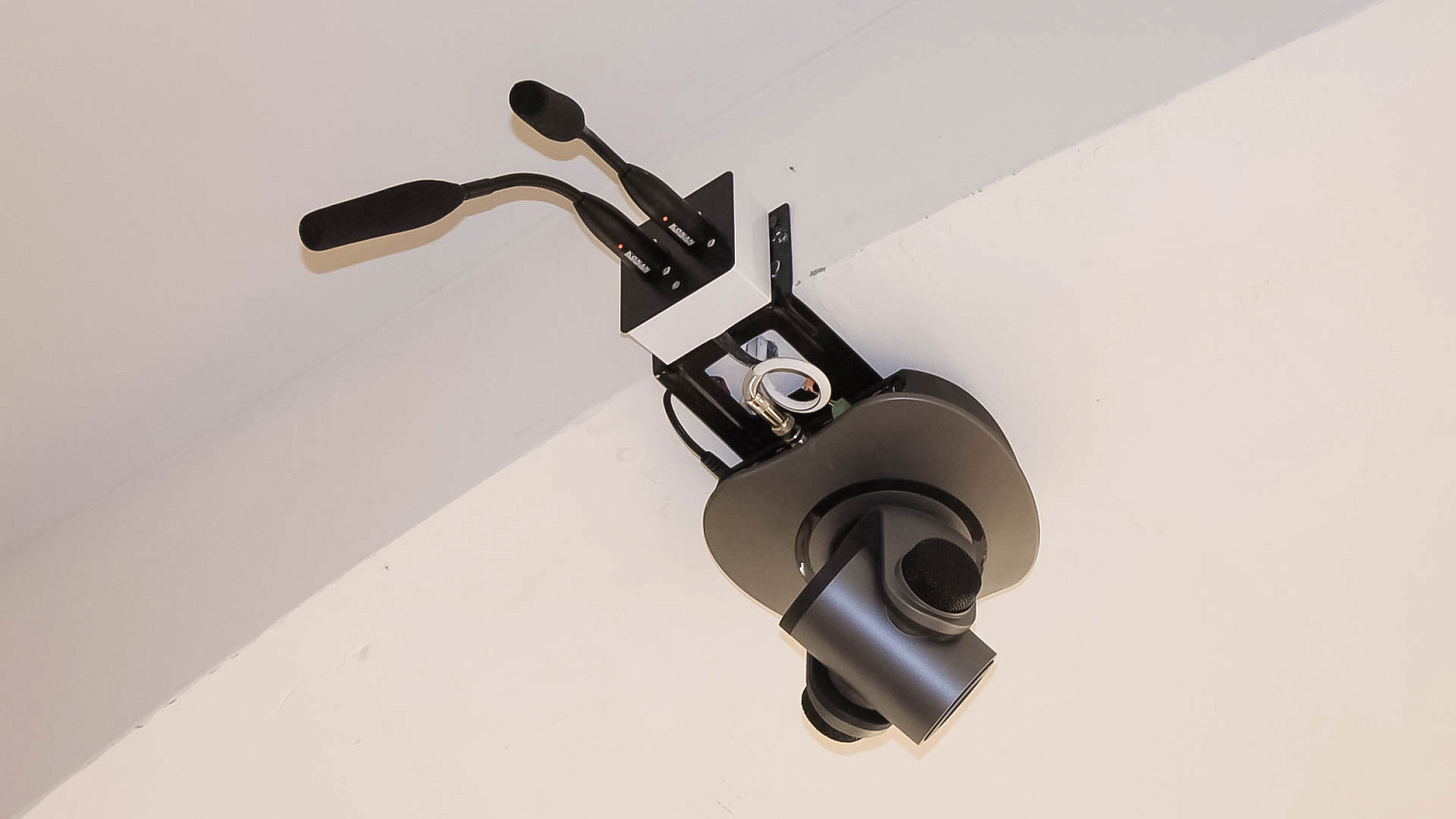

      Для съёма голосов хора применяются узконаправленные микрофоны-«пушки», один из которых направляется на басы, другой - на сопрано. Это позволяет регулировать тембральный баланс хора. Для отключения микрофонов хора предусмотрен обычный бытовой выключатель, подключенный к управляющему входу аудиоплатформы. Для священника, читающего ектению, на иконостасе установлены ещё два микрофона-пушки. Для чтецов предусмотрены специальные напольные микрофоны с гиперкардиоидной диаграммой направленности, хорошо улавливающие голос даже на сравнительно большом расстоянии, в отличие от вокальных радиомикрофонов, которые оптимально работают в непосредственной (5-10 см) близости от рта исполнителя. Поскольку чтецы не перемещаются по храму, использовать беспроводные технологии для них нецелесообразно, в храме выполнены 5 точек подключения напольных микрофонов в виде настенных лючков (4 в кафоликоне и один на хорах). Для священников, перемещающихся по храму во время богослужения, предусмотрены 2 петличных микрофона с системой выносных антенн, обеспечивающей бесперебойный радиоприём по всей площади храма. Ещё два ручных беспроводных микрофона в комплекте с напольными стойками позволяют озвучить богослужения любого формата и с любым составом участников.

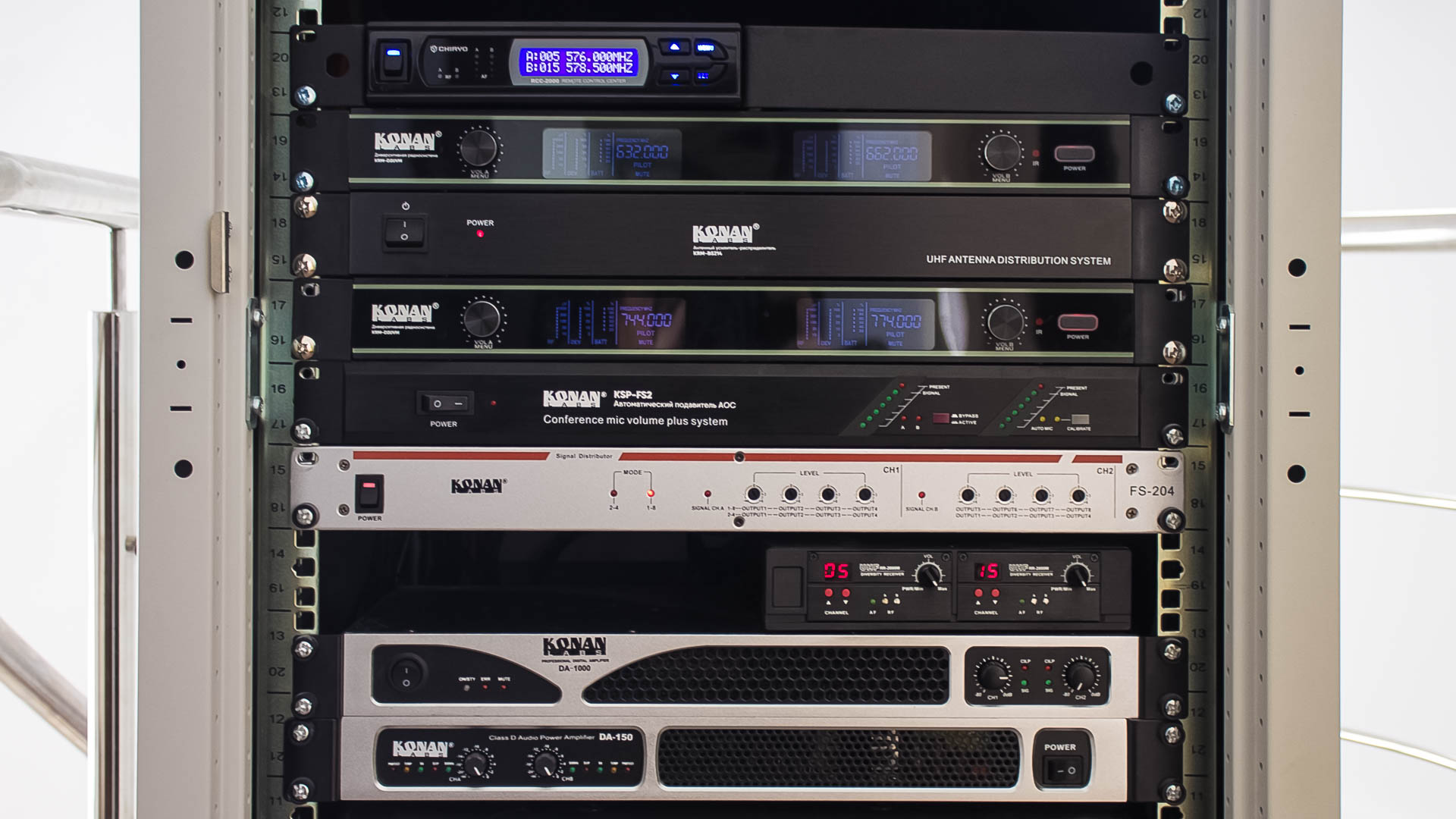

      Как бы ни была хороша система выносных антенн, но работа сквозь толстые железобетонные стены - это не та задача, для которой она предназначена. Для звукоусиления во время проведения крестного хода вокруг храма мы предусмотрели распределённую радиомикрофонную систему с выносными антеннами, которые установлены снаружи храма таким образом, что они полностью покрывают территорию вокруг храма. Центральный контроллер системы постоянно оценивает уровень радиосигнала на каждой из 8 антенн, и автоматически переключается на антенну с наиболее высоким уровнем без каких-либо слышимых помех. В результате священники во время крестного могут пользоваться петличными микрофонами на всей прилегающей к храму территории.

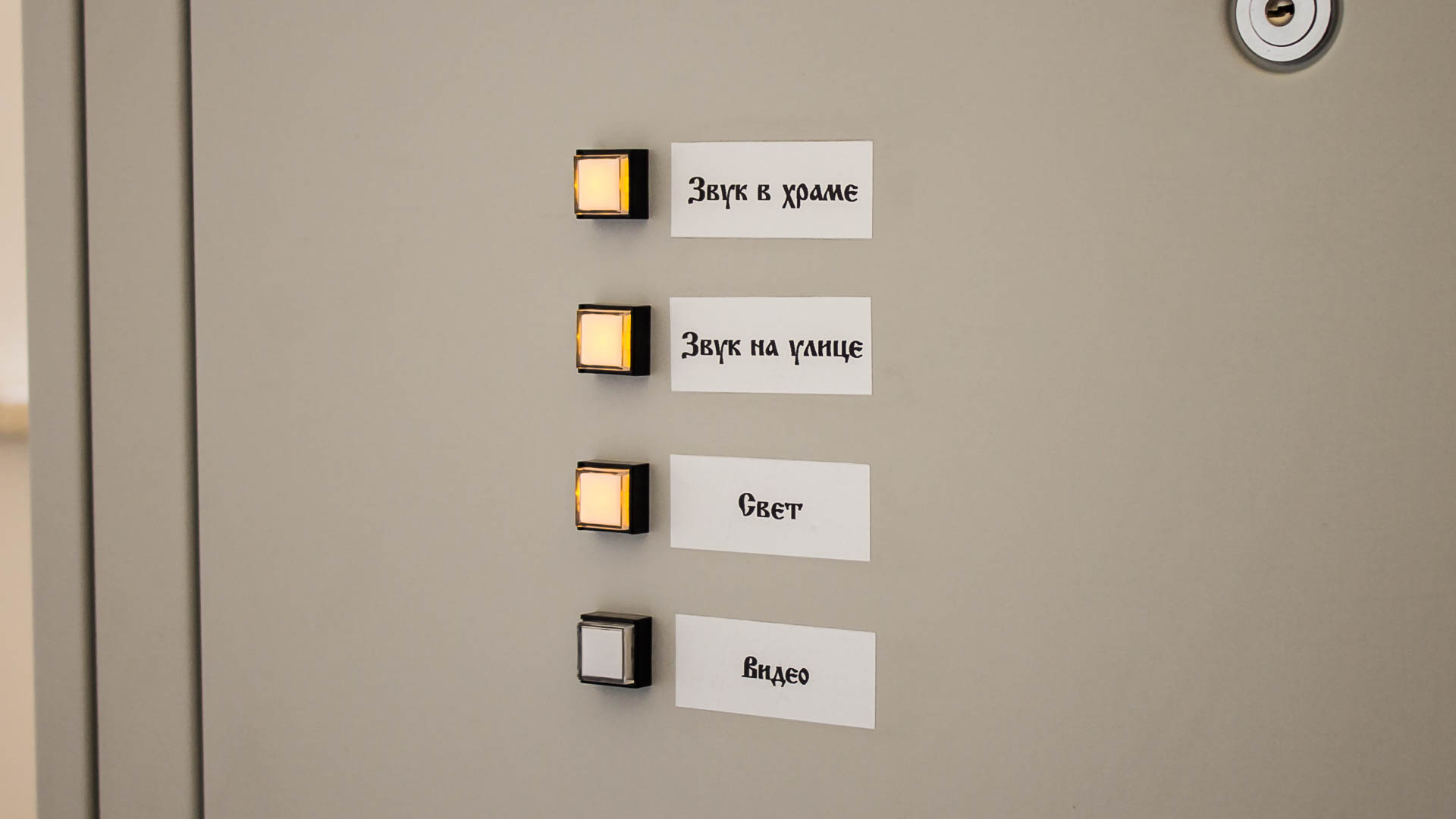

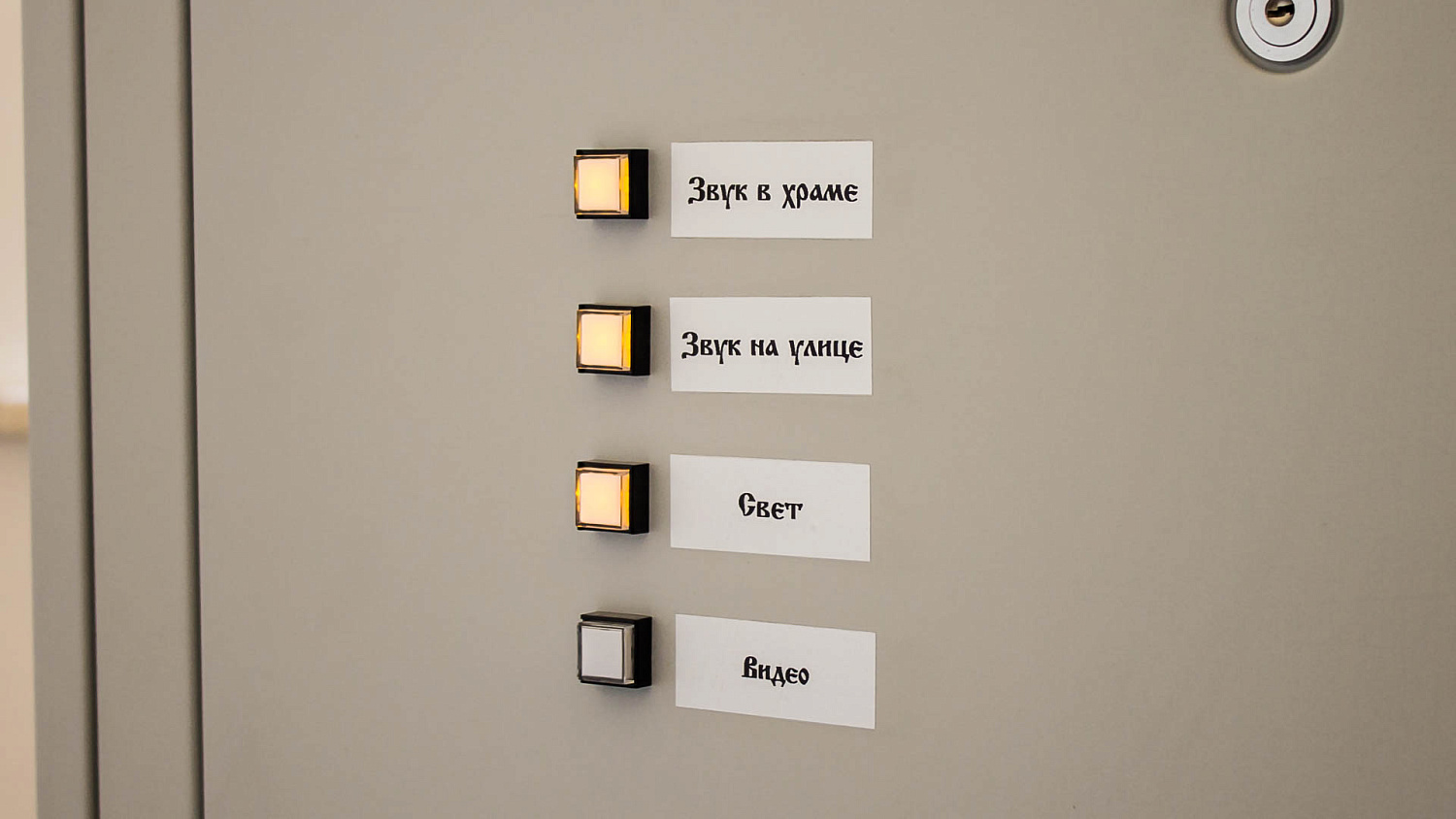

      Управление всем оборудованием храма сведено к четырём кнопкам, вмонтированным в боковую стенку рэкового шкафа. С их помощью священники могут включить звукоусиление внутри и/или снаружи храма, освещение солеи и видеотрансляцию в интернет. Предусмотрен также веб-интерфейс, дублирующий эти 4 кнопки, а также обеспечивающей ручное управление видеосистемой.

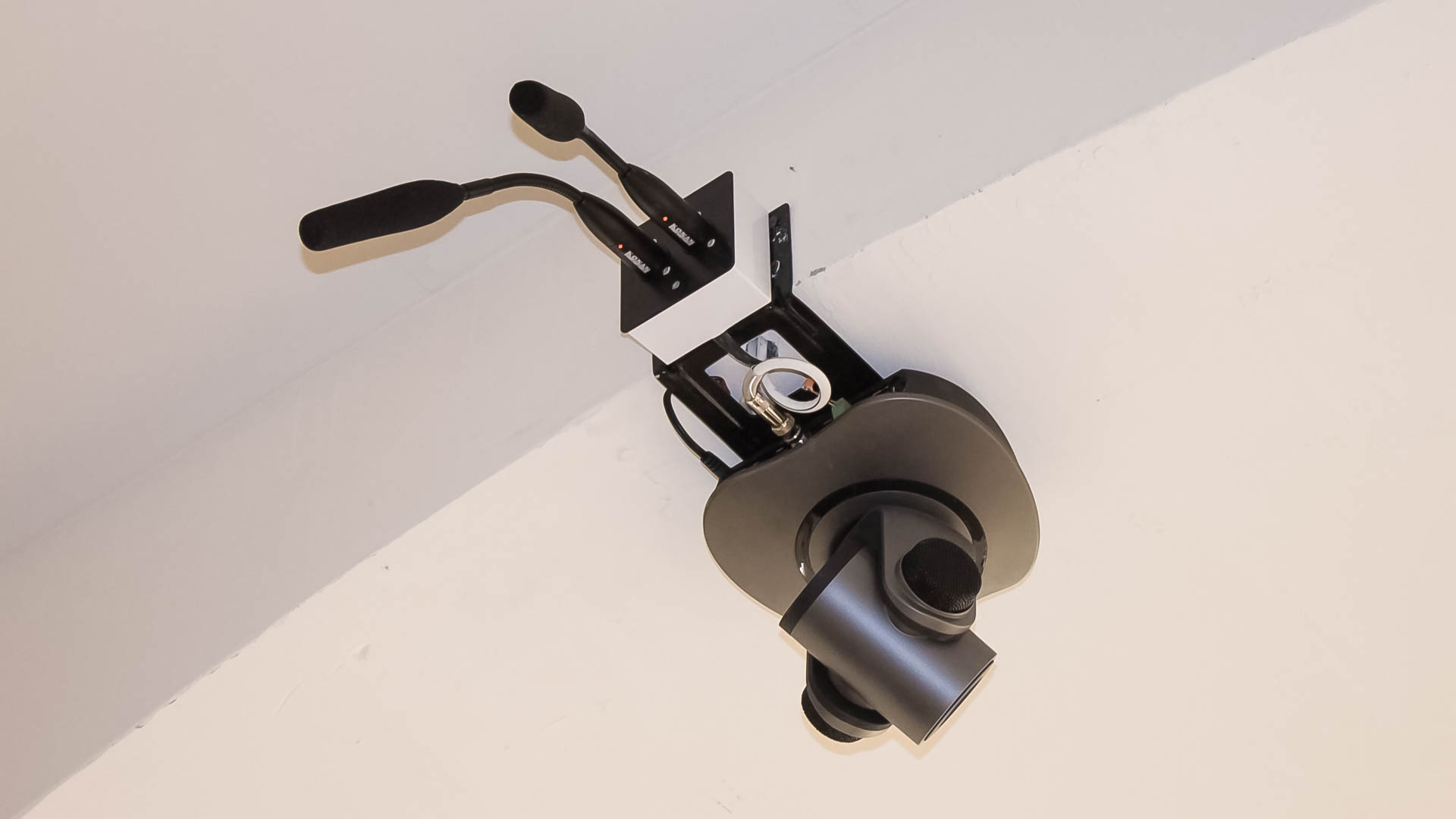

      Видеосистема храма позволяет транслировать богослужения на бесплатные интернет-сервисы (YouTube и т. п.) как в полностью автоматическом режиме (с автоматической сменой плана и переключением камер), так и с возможностью ручного управления посредством веб-интерфейса центрального контроллера. После команды на старт видеомикшер автоматически подключается к интернет-сервису и начинает трансляцию. Звуковое сопровождение также транслируется автоматически. Для ручного выбора плана съёмки в веб-интерфейсе предусмотрены мини-скриншоты соответствующих кадров, таким образом, для того чтобы сменить план трансляции, оператору нужно открыть веб-интерфейс и нажать на соответствующую картинку (которую он выбирает для трансляции), переключение и наведение камеры осуществляется автоматически. Полностью автоматический режим предполагает случайную смену плана съёмки через определённое время, с чередованием общего и крупных планов. В храме установлены 3 поворотные камеры: под сводом портала хоров (для съёмки сверху общих планов храма), на несущей колонне в кафоликоне (для съёмки солеи крупным планом), и в алтаре.

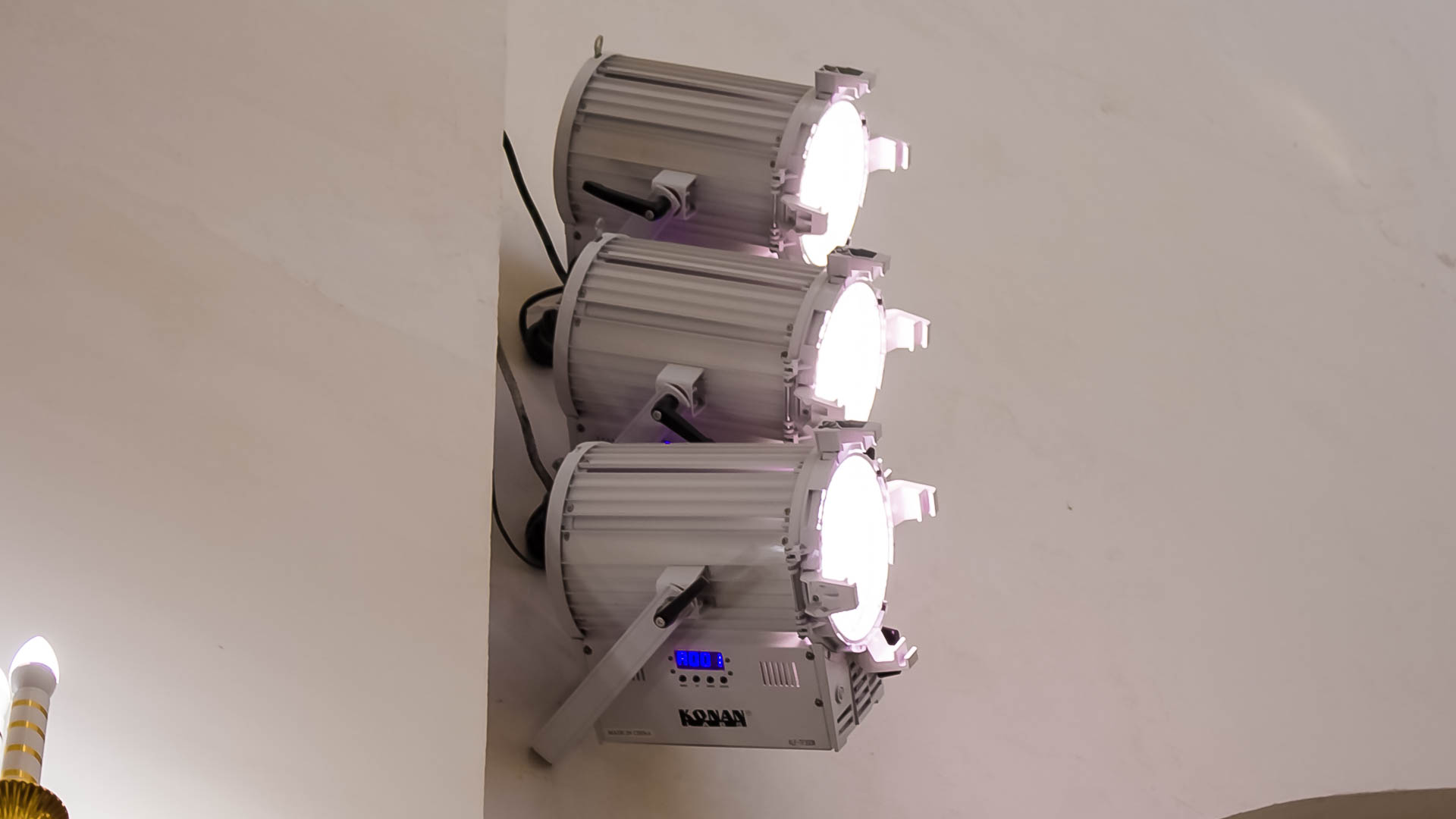

      Качественная видеосъёмка невозможна при недостаточном освещении, поэтому в храме предусмотрены 6 линзовых светодиодных прожекторов с системой смешения цвета AWB (янтарный, белый, синий). Они располагются на боковых стенах центральной части храма, к тому же, линза Френеля «размазывает» световое пятно светодиода, благодаря чему их слепящий эффект сведён к минимуму. Управляет прожекторами центральный контроллер, они включаются с заранее настроенной цветовой температурой и яркостью свечения.




      Фотогалерея
      13 фото —
      1/13 фото —
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
      Автоматизированная система звукоусиления и видеотрансляции в храме
