      Комплексное оснащение летней эстрады
      Город: Пятигорск
      Объект: ММПЦ «Машук»
      Тип объекта: эстрада
      Завершение работ: сентябрь 2023 г.
      Работы/услуги: проектирование, поставка оборудования, монтаж, настройка системы звукоусиления, разработка световых программ

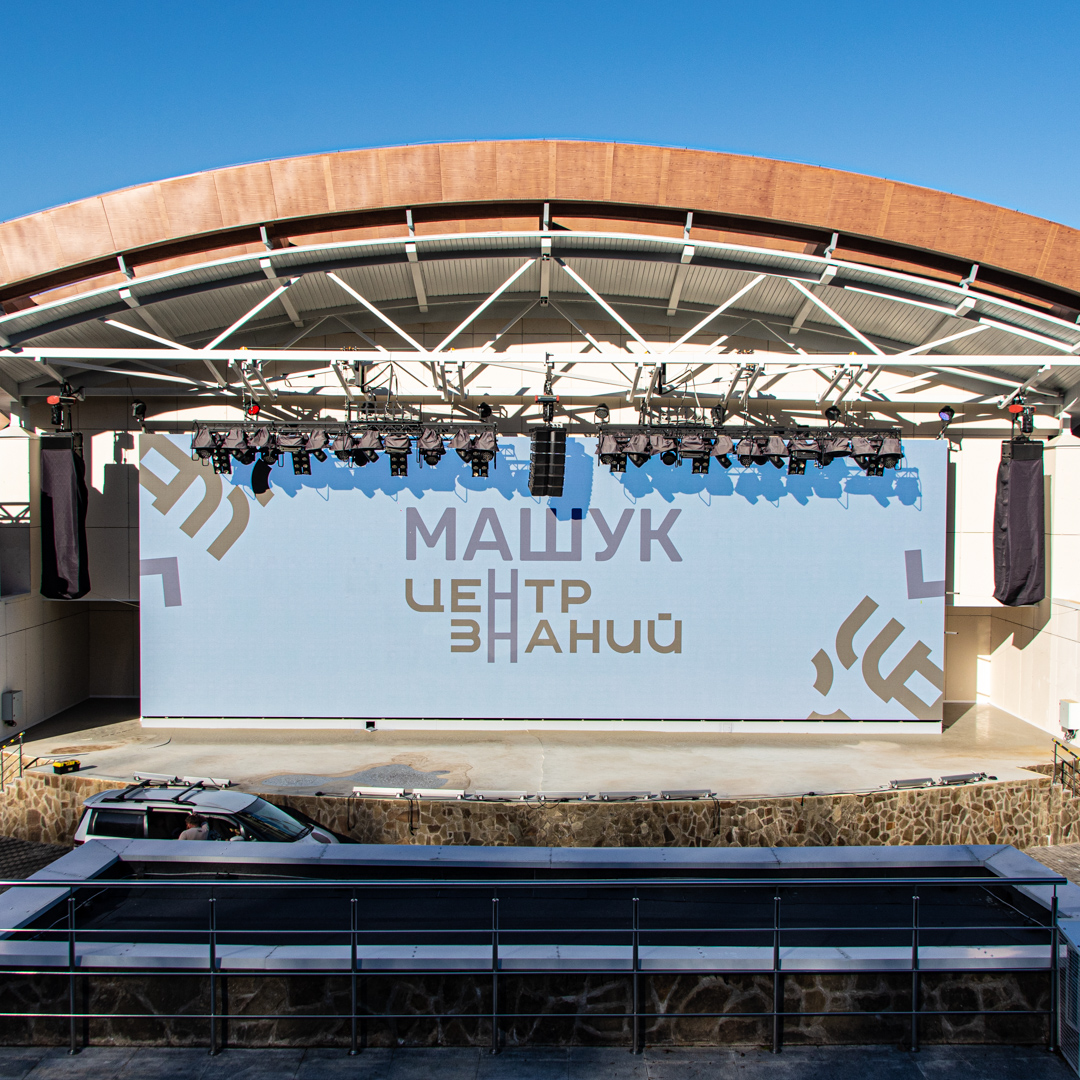

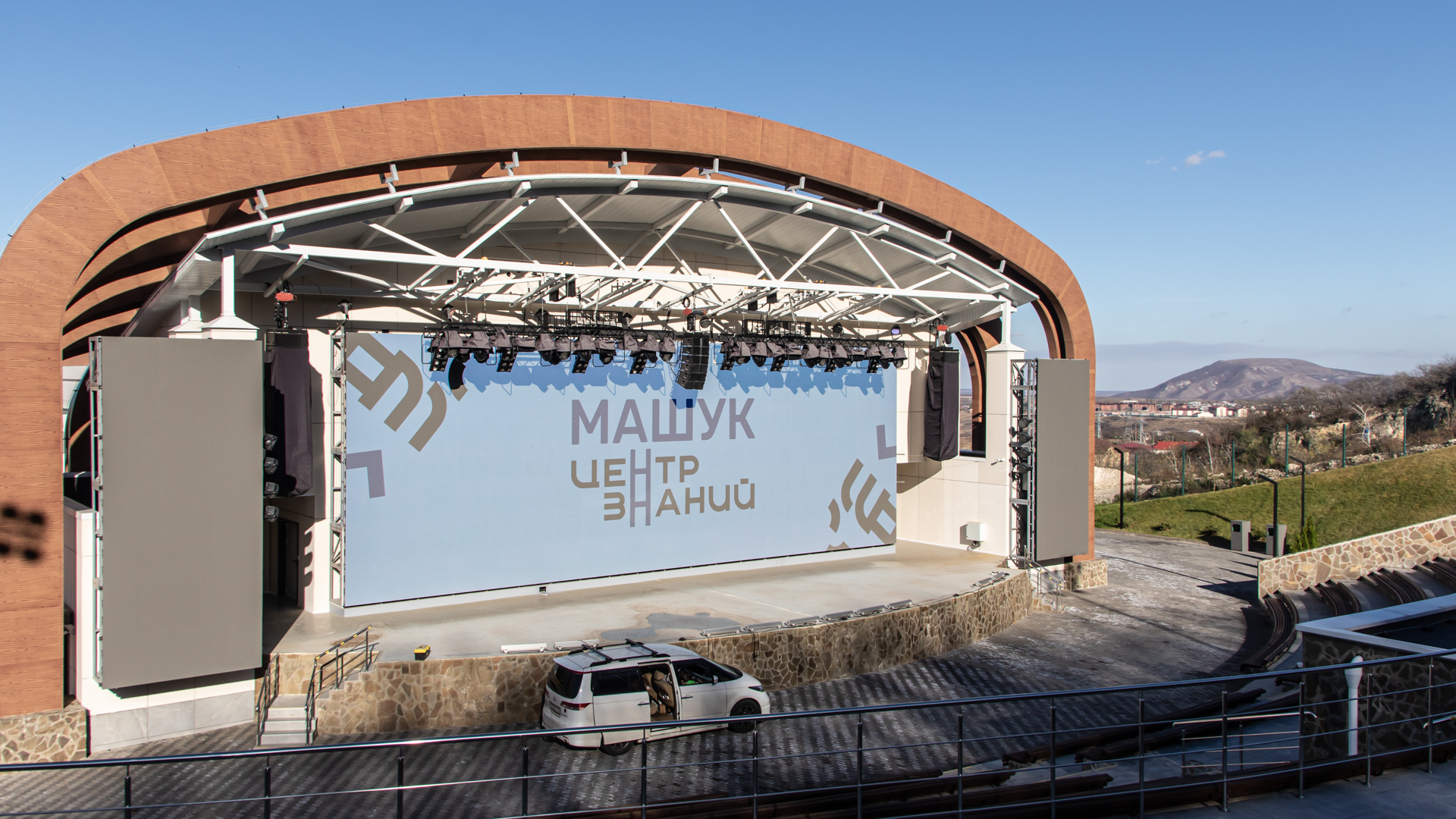

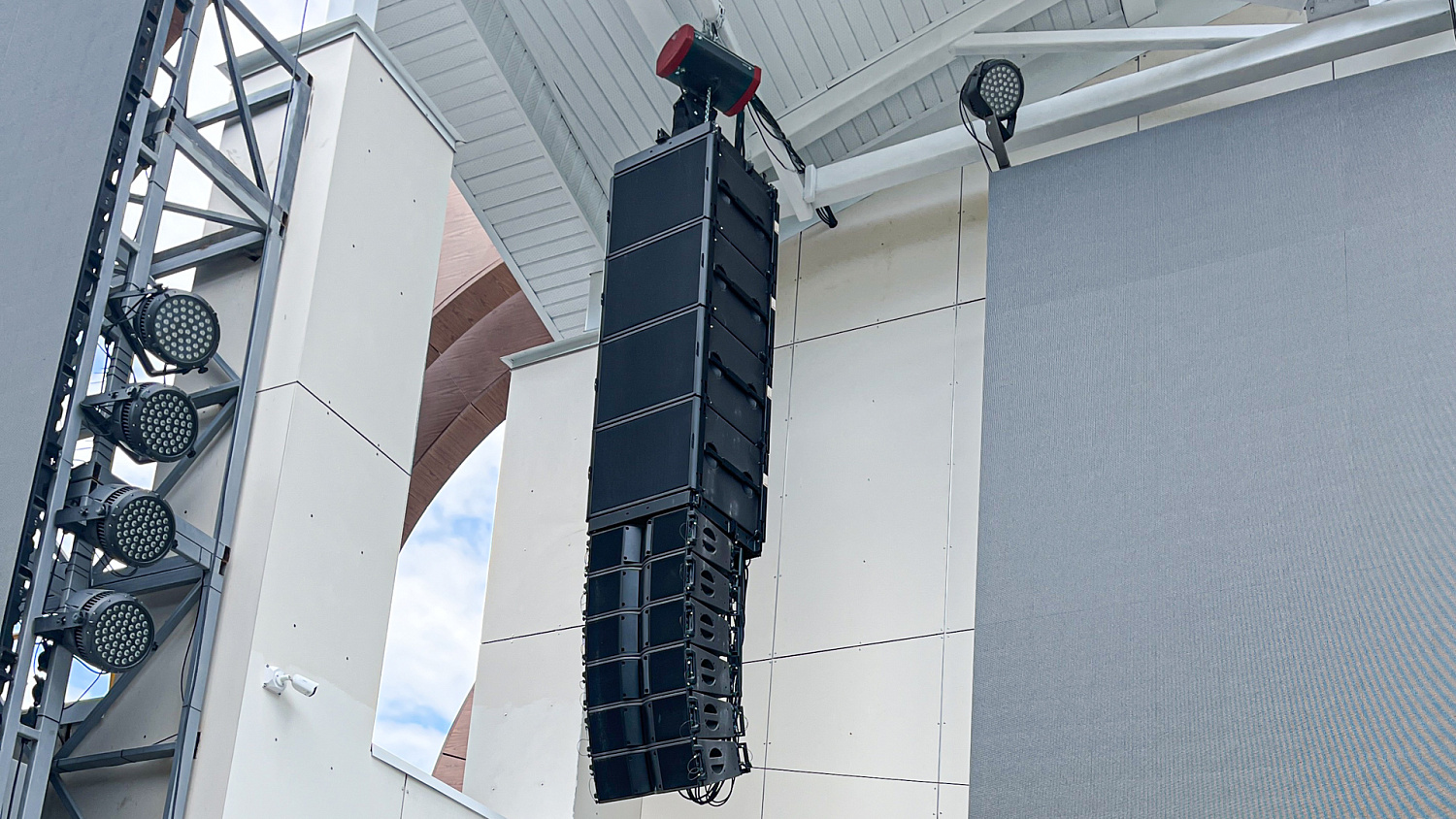

      Амфитеатр летней эстрады в ММПЦ «Машук» рассчитан на 1000 человек, размеры сцены соответствующие (ширина сцены — более 24 м, максимальная амфитеатра — почти 60), поэтому для озвучивания такой площади мы решили применить 3 кластера линейных массивов. Сабвуферы подвешены только в боковых кластерах, чтобы не загромождать центр. Применённые элементы линейного массива KARA II оснащены регулируемым высокочастотным рупором, это позволяет сконцентрировать всю звуковую энергию в нужном направлении. Благодаря такой схеме удалось добиться равномерного звучания как по звуковому давлению, так и по АЧХ по всей площади амфитеатра.

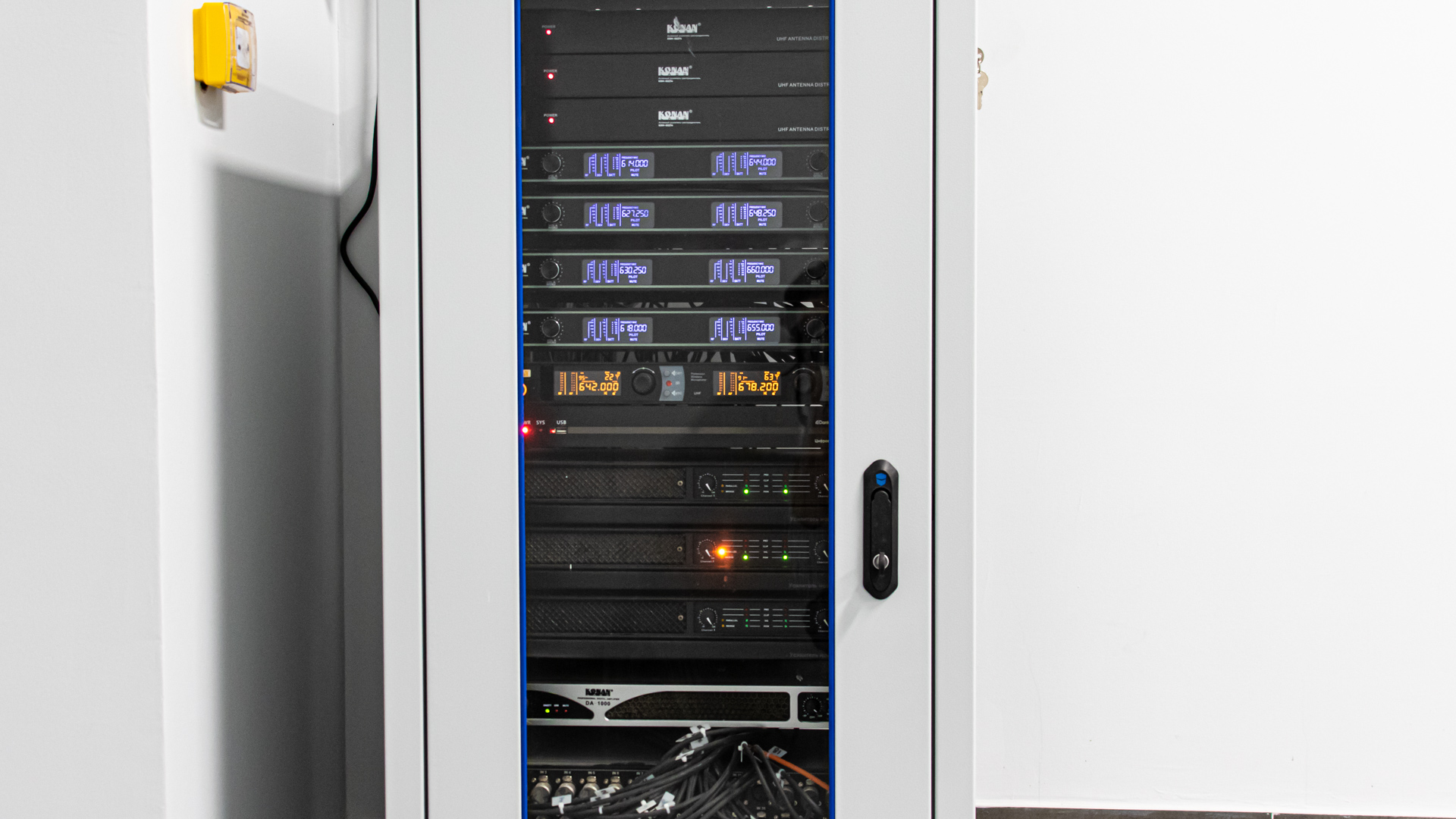

      В системе звукоусиления применён цифровой микшерный пульт, в помещениях за сценой установлены аудиоинтерфейсы, системные процессоры (их роль выполняют цифровые аудиоплатформы) и усилители мощности. Передача звука со сцены в пультовую и обратно осуществляется в цифровом формате, то есть, аналоговый аудиосигнал однократно оцифровывается на входе в систему и однократно же переводится обратно в аналоговый формат, что исключает потери качества при многократных переоцифровках. Звукорежиссёр может выдавать с микшера как традиционный стереосигнал, так и отдельный микс для центрального канала, например, чтобы усилить локализацию отдельных источников в центре сцены, для этого не нужно перекоммутировать систему, достаточно лишь поменять маршрутизацию в настройках микшера.

      Для сабвуферов применены УМЗЧ класса D с демпинг-фактором >5000, для сателлитов — класса TD, они характеризуются точностью класса AB и энергоэффективностью класса D. Системные процессоры осуществляют эквализацию и защиту от перегрузки не только основных АС, но и мониторов.

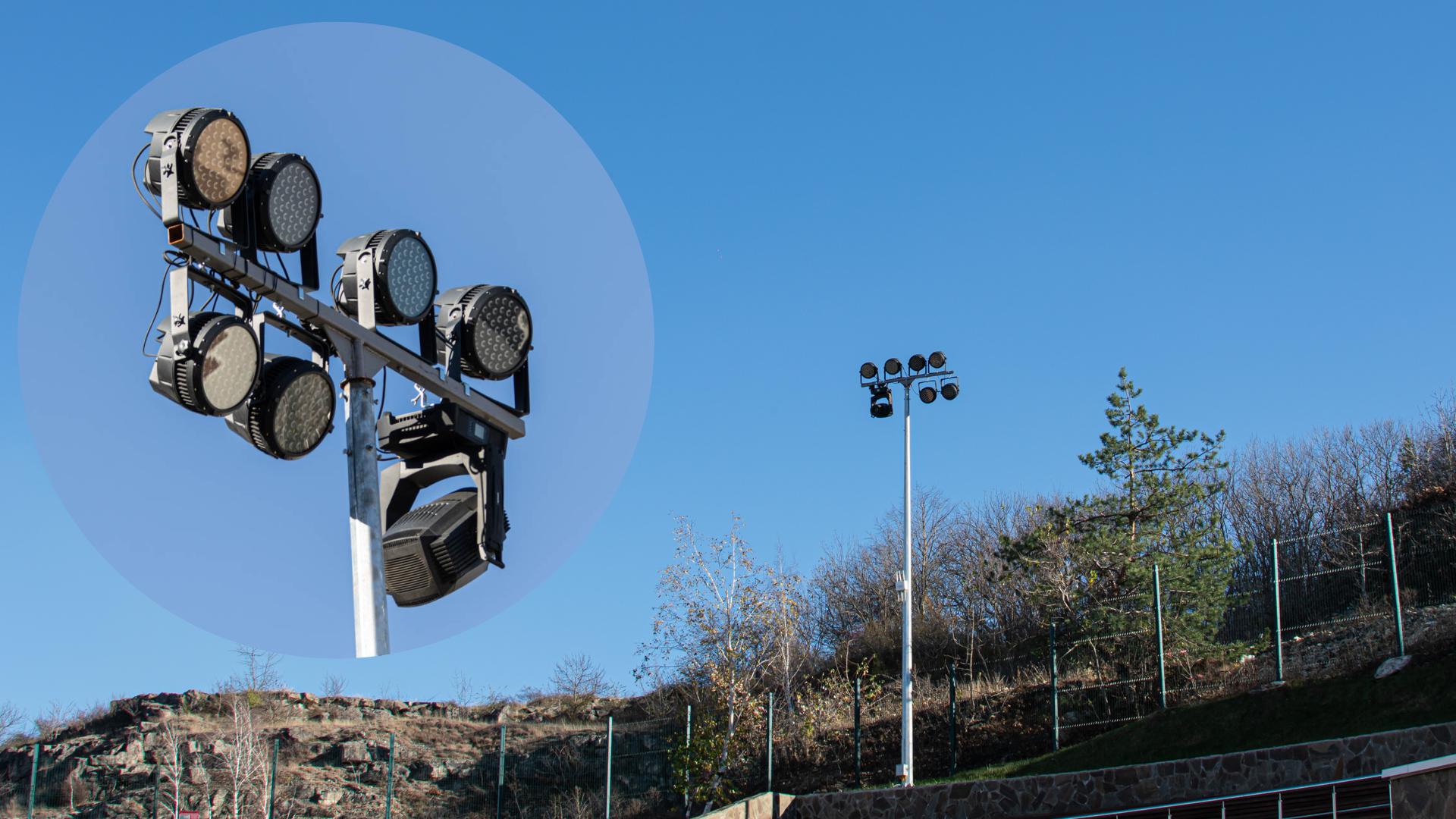

      Архитектурными проектом не были предусмотрены какие-либо конструкции для выносных софитов, поэтому мы предложили установить за пределами амфитеатра 3 световые мачты, на которых разместили заливные прожекторы и прожекторы в поворотном корпусе. Все прожекторы, в т. ч. поворотные, в уличном исполнении с классом защиты IP65, что позволяет эксплуатировать их круглый год. Такие же статичные прожекторы размещены по бокам сцены в качестве прострельных, линейные прожекторы рампы тоже защищены по классу IP65.

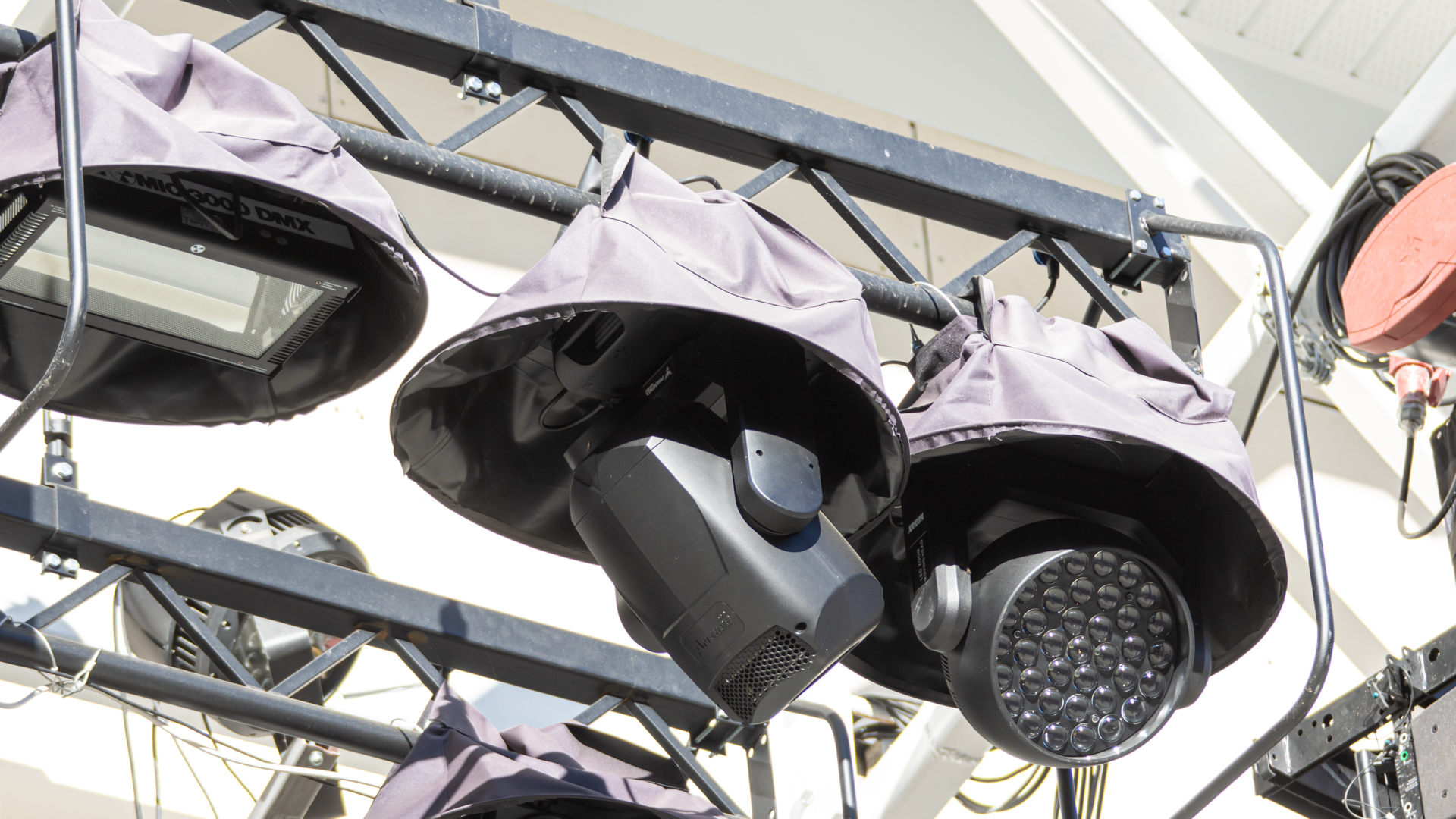

      Прочие световые и эффектные приборы не предназначены для длительной эксплуатации вне помещения, предполагается, что их будут применять на важных концертных мероприятиях, после которых демонтировать и хранить в помещении. Для облегчения этой работы предусмотрены 4 подъёмных софита с электроприводом. Поскольку под механику сцены не были выделены отдельные помещения, в качестве электропривода применены наиболее компактные из существующих лебёдки — дисковые. Для подъёма линейных массивов в рабочее положение используются цепные лебёдки.




      Фотогалерея
      6 фото —
      1/6 фото —
      Комплексное оснащение летней эстрады
      Комплексное оснащение летней эстрады
      Комплексное оснащение летней эстрады
      Комплексное оснащение летней эстрады
      Комплексное оснащение летней эстрады
      Комплексное оснащение летней эстрады
      Комплексное оснащение летней эстрады
      Комплексное оснащение летней эстрады
      Комплексное оснащение летней эстрады
      Комплексное оснащение летней эстрады
