Перед нашим заказчиком стояла практически нереальная задача: оснастить оборудованием для видеоконференцсвязи зал заседаний учёного совета, уложившись при этом в бюджет, которого едва ли хватило бы на один только кодек ВКС от «серьёзных» производителей. К счастью, мы специализируемся именно на нереальных задачах.

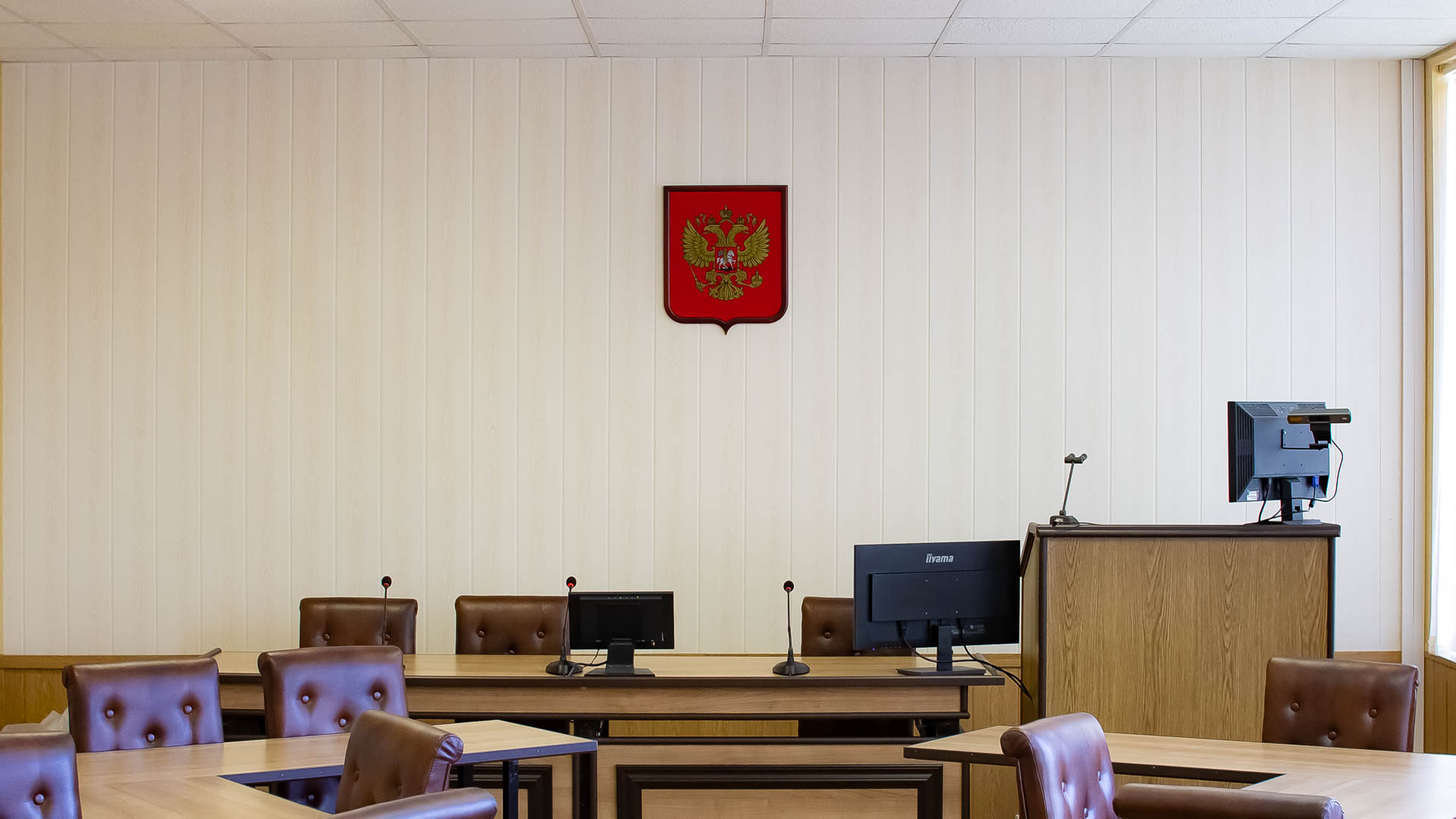

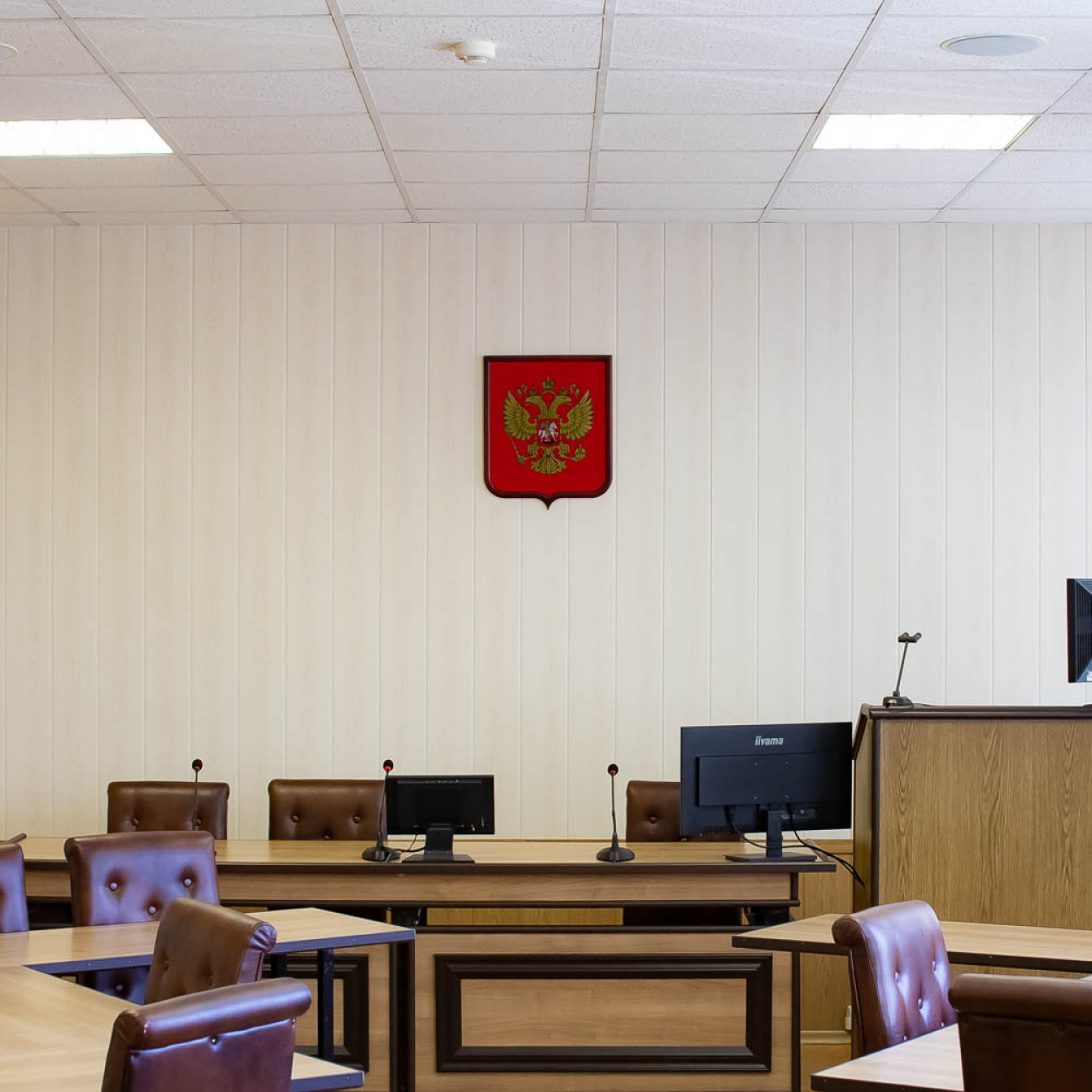

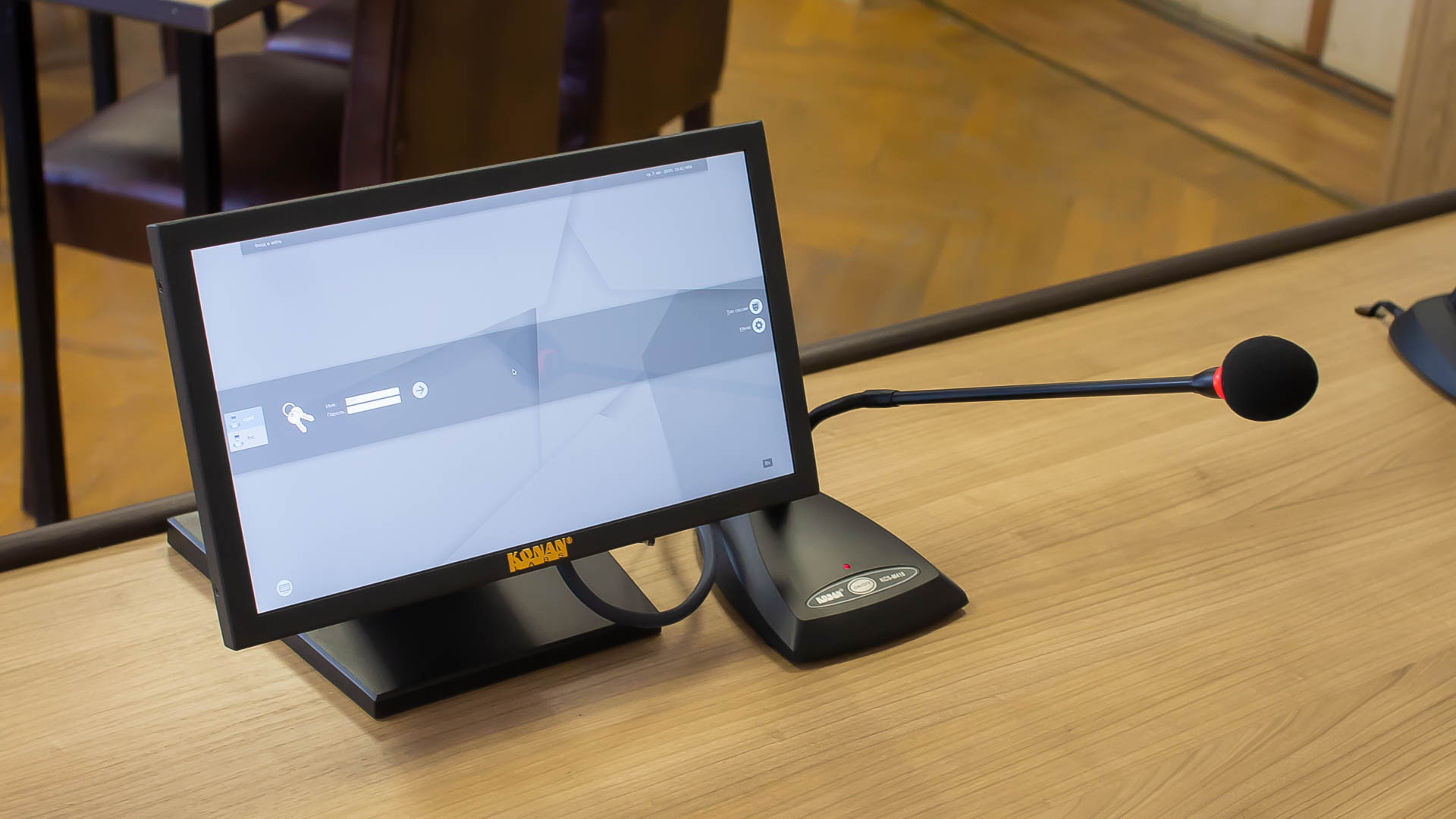

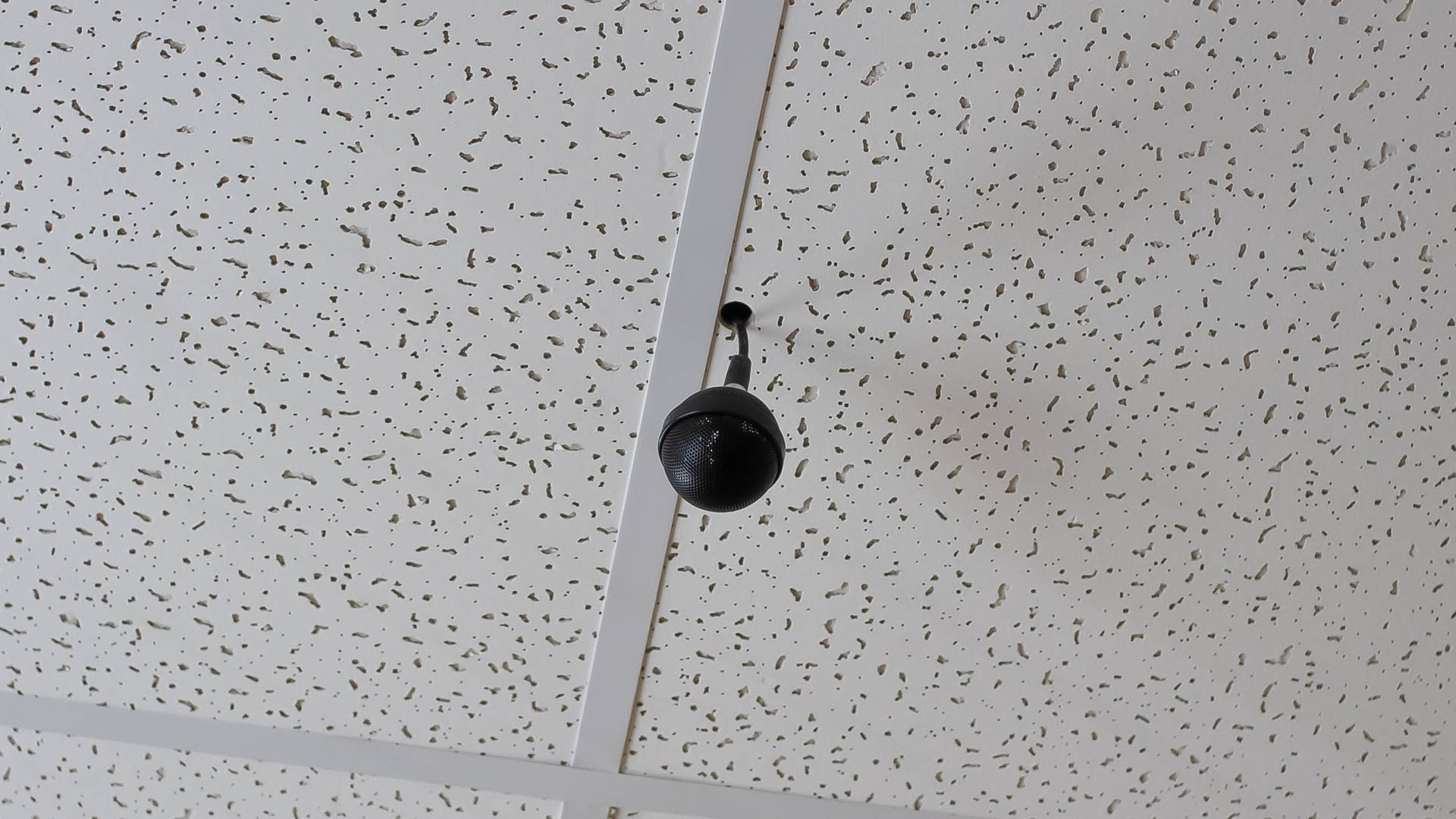

Зал представляет собой стол президиума с примыкающей к нему трибуной докладчика, и два десятка рабочих мест за столами в зале. Возможности оснастить индивидуальным микрофоном каждое рабочее место не было, поэтому для президиума были предусмотрены индивидуальные настольные микрофоны, речь же участников мероприятий на рабочих местах в зале улавливают два потолочных микрофонных массива. Массивы, применённые в этом зале, представляют собой три миниатюрных микрофонных капсюля, размещённых в компактном подвесном «шарике», и цифровую систему обработки сигнала. Система обработки постоянно отслеживает звуковую картину в помещении, и формирует виртуальные «лучи» направленности на наиболее громкий звук, т. е., на выступающего в данный момент участника. Благодаря этому удаётся значительно снизить уровень реверберации помещения (по сравнению с размещённым на потолке обычным микрофоном). Кроме того, система обработки осуществляет подавление эффекта «эха», возникающего при телеконференцсвязи (когда удалённые участники слышат свой голос, уловленный микрофонами в нашем зале). Для этого в систему обработки подаётся звуковой сигнал от удалённых участников видеоконференции, она сравнивает его со звуком, который улавливают микрофоны, и «вырезает» совпадающие фрагменты. Благодаря этому голос участников мероприятия в зале передаётся в видеоконференцию без искажений, а уловленный микрофонами звук из колонок эффективно подавляется.

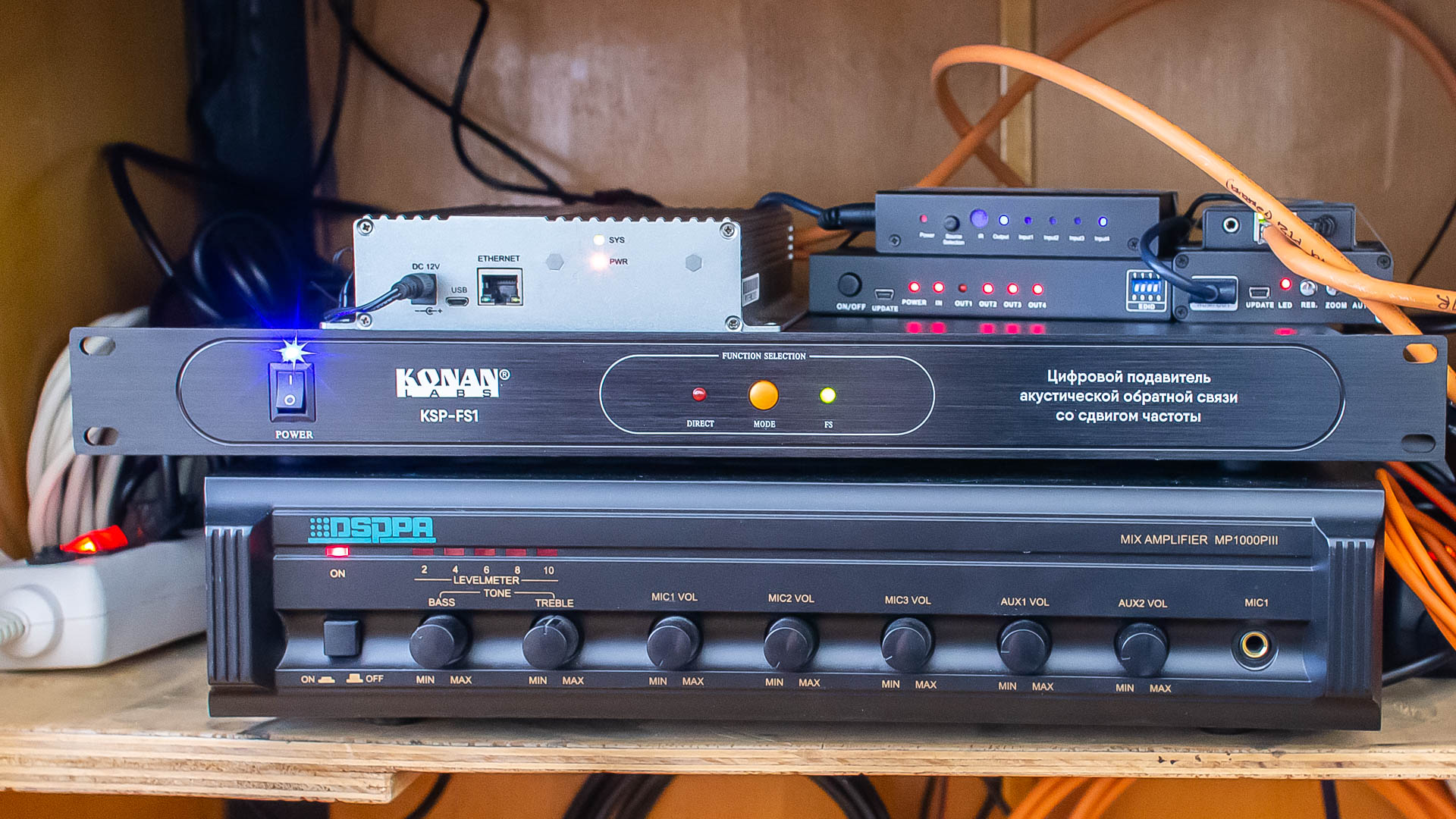

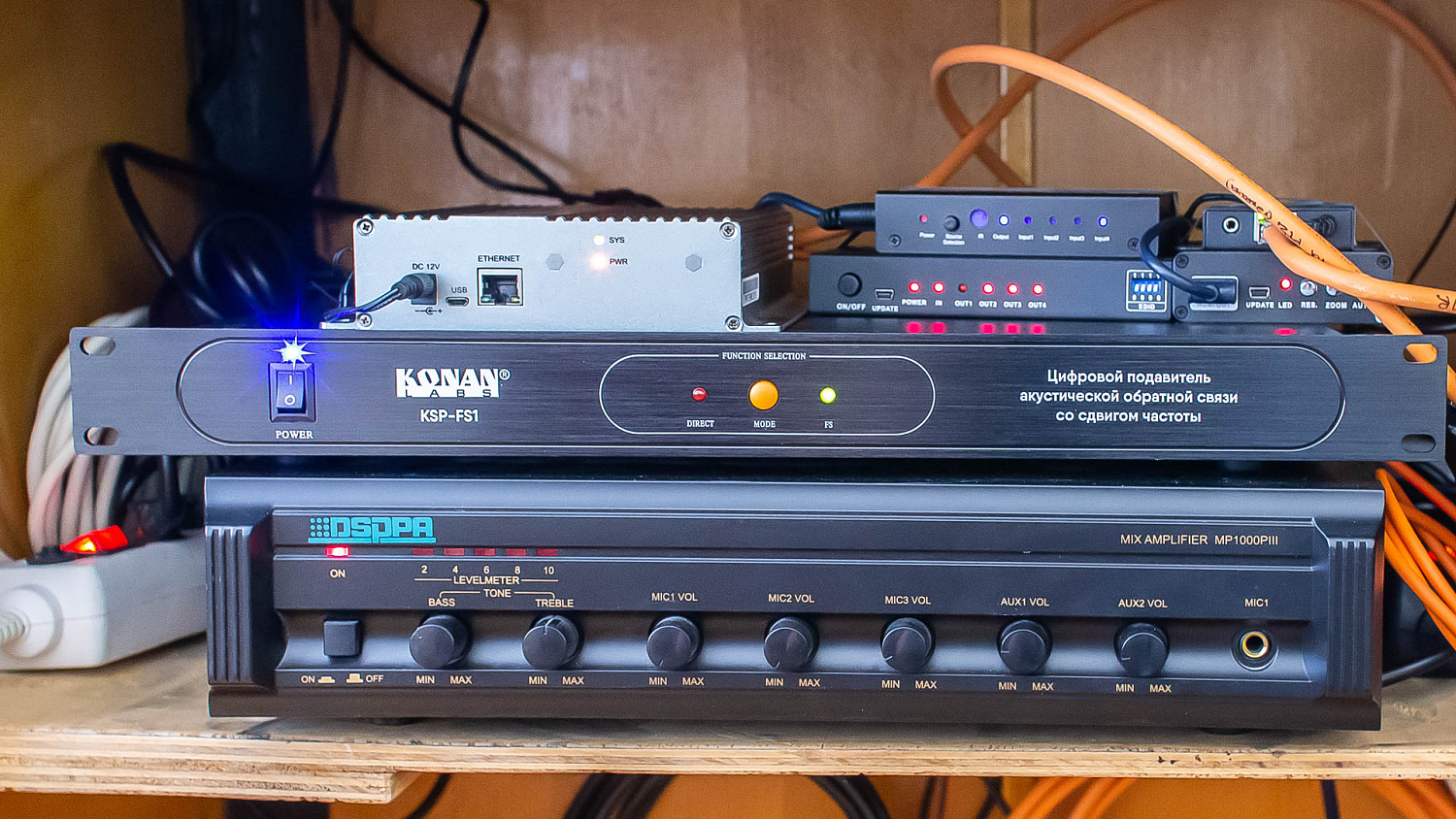

Для управления системой звукоусиления применена цифровая аудиоплатформа. Это компактный прибор, заменяющий собой целый шкаф обычных приборов обработки звука, и в нашем случае полностью заменяющий собой звукооператора. Аудиоплатформа осуществляет автоматическое микширование всех приходящих в неё аудиосигналов, эквализацию выходного сигнала для компенсации неравномерности АЧХ акустических систем и искажений, вносимых помещением, защиту усилителя и АС от перегрузок, а также подавление эффекта «эха» для настольных микрофонов президиума и трибуны. Применение подавителя акустической обратной связи («свист» в колонках) с системой сдвига частоты позволило добиться более чем достаточной громкости голоса выступающих, при скромных размерах зала и расположении потолочных колонок достаточно близко к микрофонам.

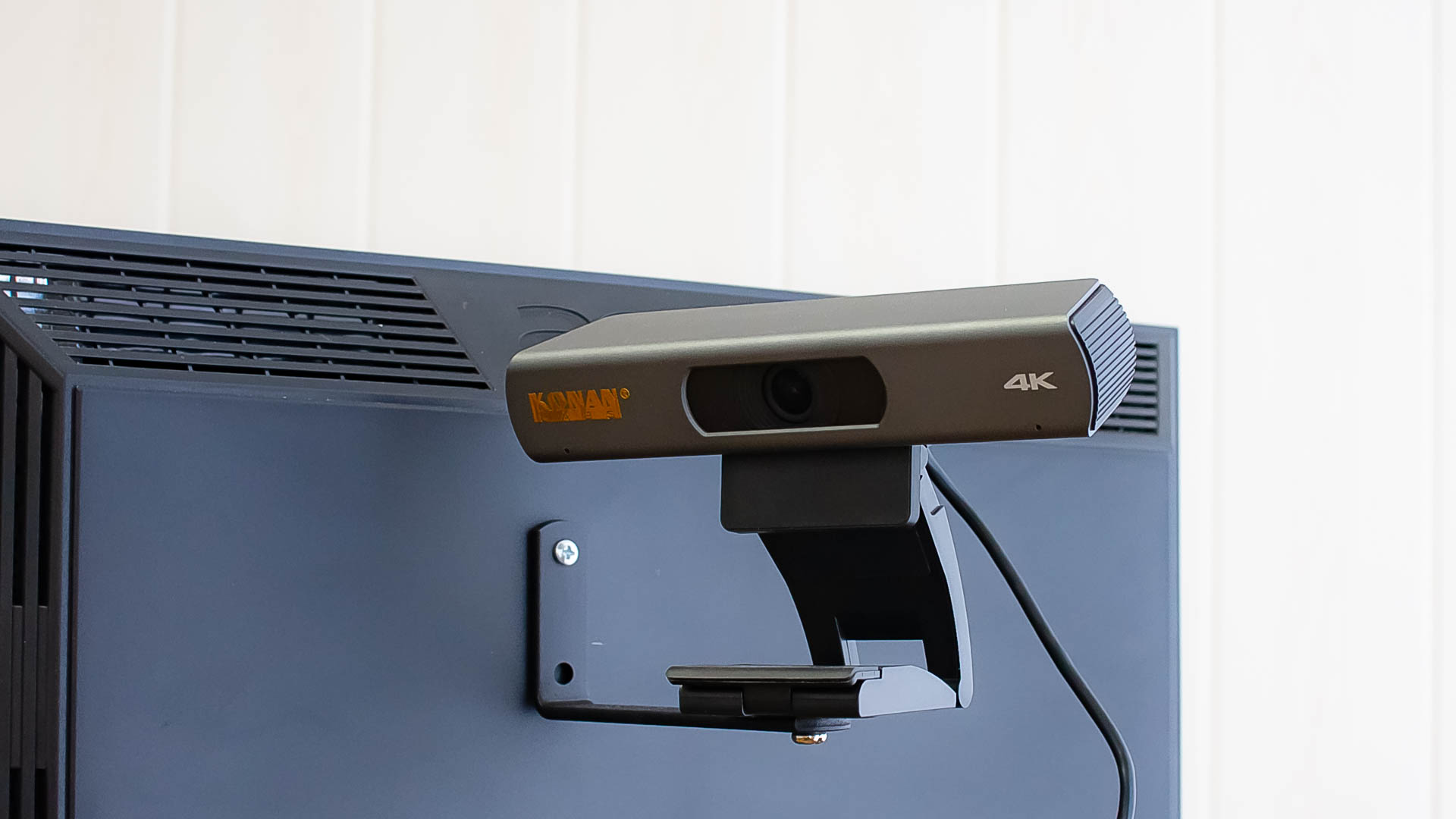

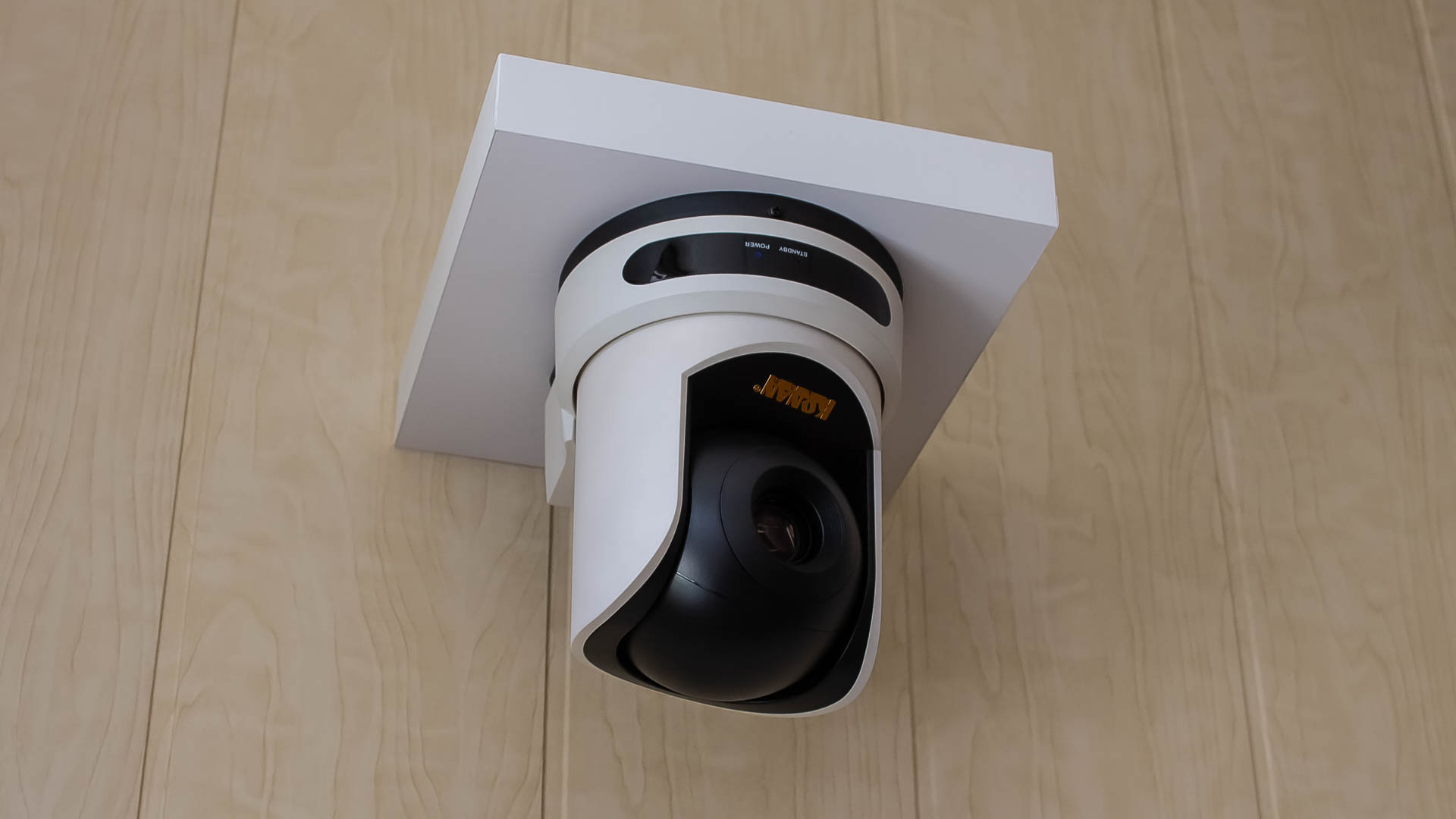

Для видеосъёмки президиума крупным планом применена поворотная видеокамера с оптическим трансфокатором (zoom). Съёмку общих планов зала осуществляет фиксированная камера с системой электронного наведения. Светочувствительный сенсор этой камеры с разрешением 4К позволяет посредством технологии цифрового увеличения имитировать работу поворотной камеры, «наводя» её на отдельные участки зала. Обе камеры подключаются к ПК оператора, который используется в качестве кодека ВКС, оператор может выбрать камеру в программном обеспечении. Поворотная камера установлена на стене, противоположной президиуму, для её подключения к ПК применён удлинитель интерфейса USB по кабелю «витая пара».
