«Студия технического дизайна» осуществила модернизацию комплекса презентационной аппаратуры в актовом зале Главного управления внутренних дел по Ставропольскому краю.

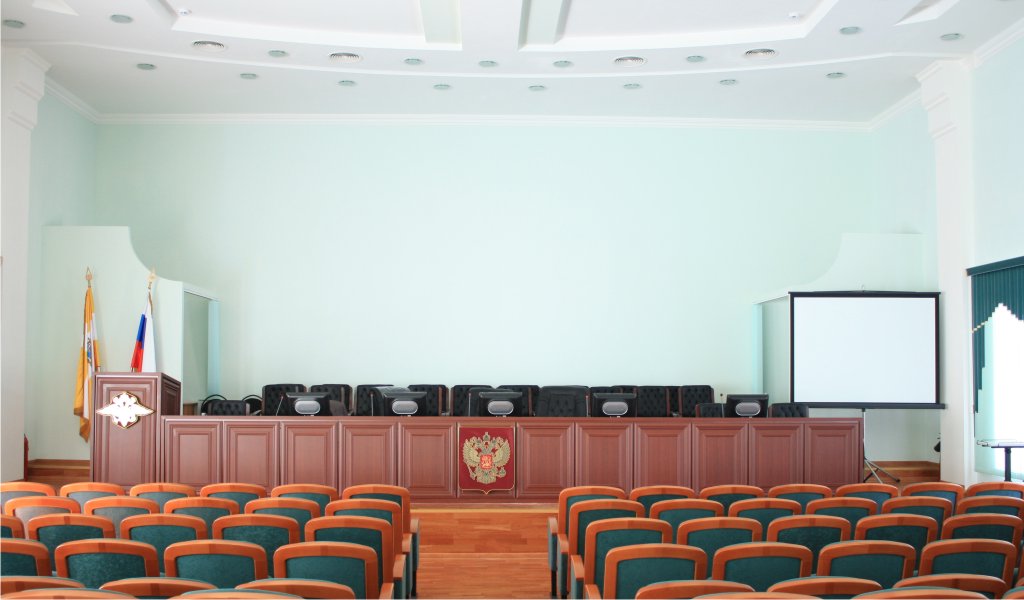

Строго говоря, до модернизации «комплекса» как такового не существовало, была система звукоусиления и переносной комплект видеопроекции. Перед нами была поставлена задача дополнить актовый зал системой коммутации аудио- и видеосигналов, обеспечить членов президиума персональными мониторами для отображения видеоинформации и установить в зале коммутационную панель для подключения источников сигнала.

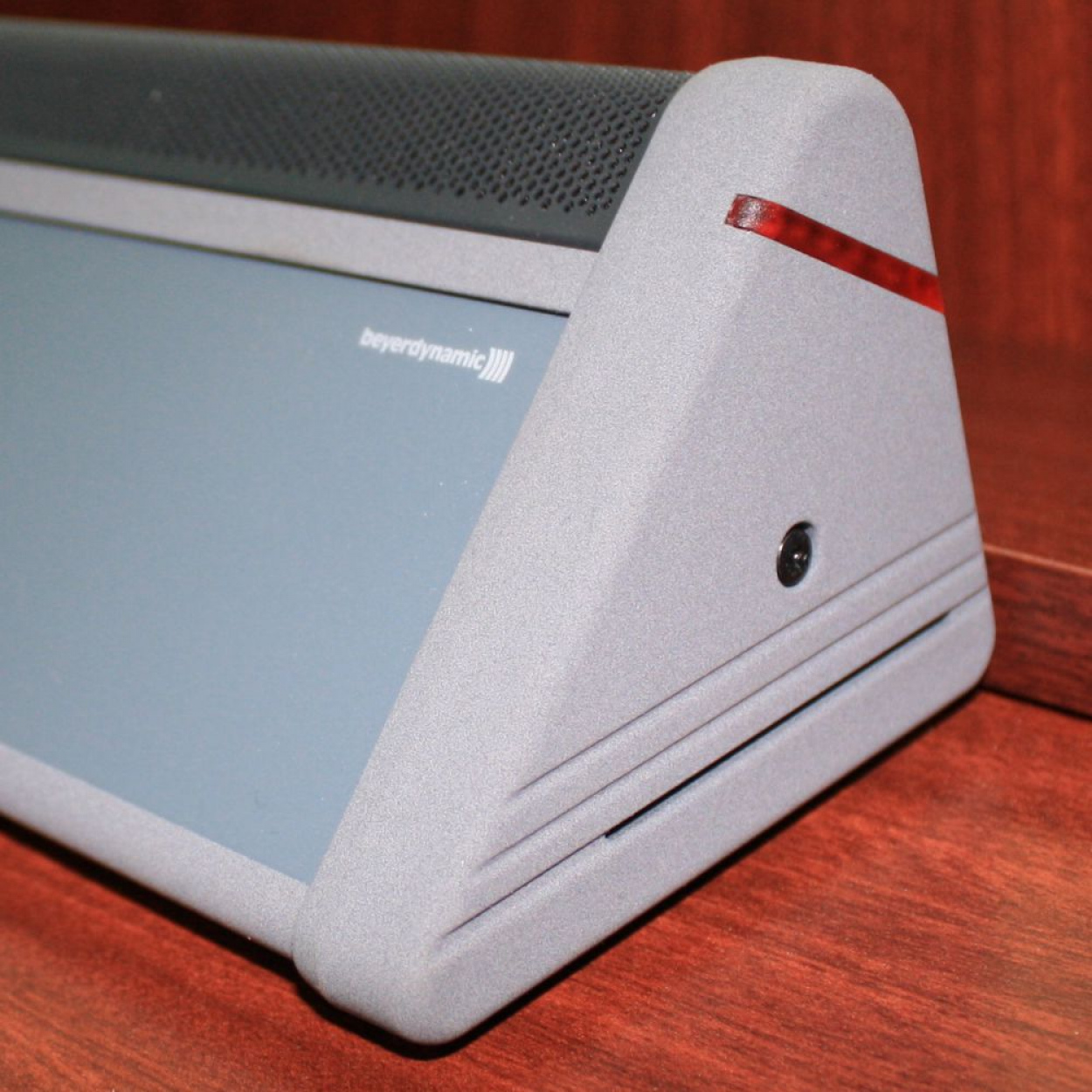

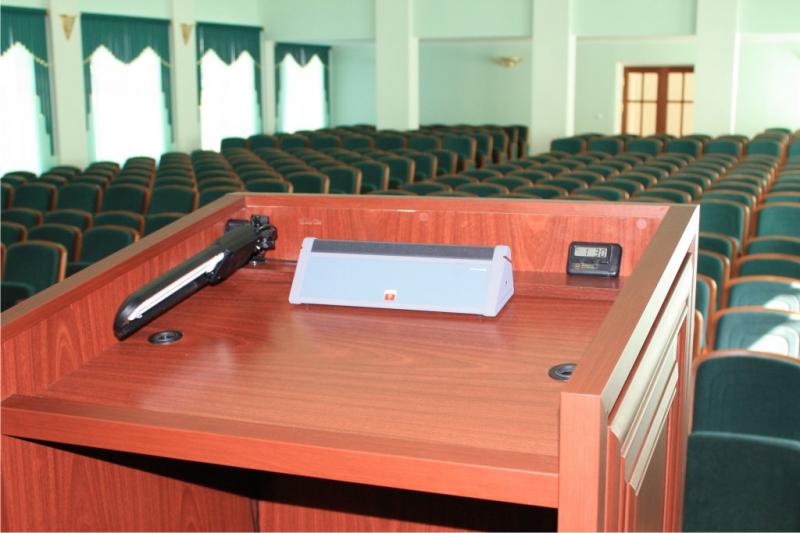

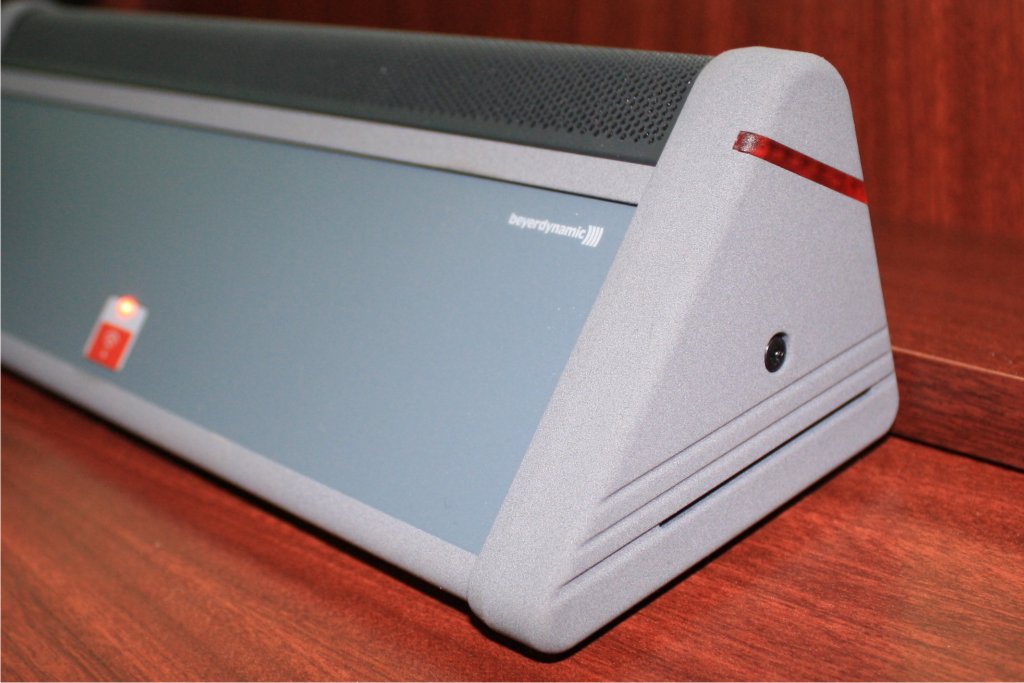

Кроме этого, необходимо было оптимизировать трибуну докладчика. Проблема была в том, что чувствительность обычных микрофонов на «гусиной шее», установленных на трибуне, оказалась недостаточной для качественного звукоусиления. Поэтому мы предложили заменить их на новейшую разработку немецкой фирмы Beyerdynamic – микрофонный массив Revoluto. Это устройство представляет собой 19 миниатюрных микрофонных капсюлей, заключенных в небольшом изящном корпусе. Запатентованные алгоритмы системы обработки сигналов, также находящейся в корпусе микрофонного массива, позволяют создать диаграмму направленности, оптимизированную для задач конференц-зала: она обеспечивает максимальную чувствительность в зоне перед микрофоном (там, где находится докладчик), и ослабление паразитных источников звука с остальных направлений. Таким образом, мы получили заметное улучшение звуковых характеристик системы, и устранили необходимость вручную переориентировать микрофоны с учетом физических особенностей каждого докладчика. Кстати, насколько нам известно, это первая инсталляция микрофонного массива Revoluto в Ставропольском крае.
Обработка сигналов от микрофонов, установленных в зале, производится с помощью цифровой аудиоплатформы американской компани Biamp. Это устройство, фактически, заменяет собой звукооператора, обеспечивая автоматическое согласование уровней сигнала, автомикширование, эквализацию и подавление акустической обратной связи. Обработка сигнала и коррекция параметров происходит в режиме реального времени, таким образом, перед началом мероприятия оператору нужно лишь включить питание системы.
Поскольку в системе предполагается наличие нескольких источников аудио-видеосигнала, и несколько каналов отображения информации, в качестве центрального устройства системы коммутации мы применили матричный коммутатор Kramer. Он обеспечивает коммутацию любого источника на любой (или любые) устройства отображения, причем звук может переключаться независимо от видео.

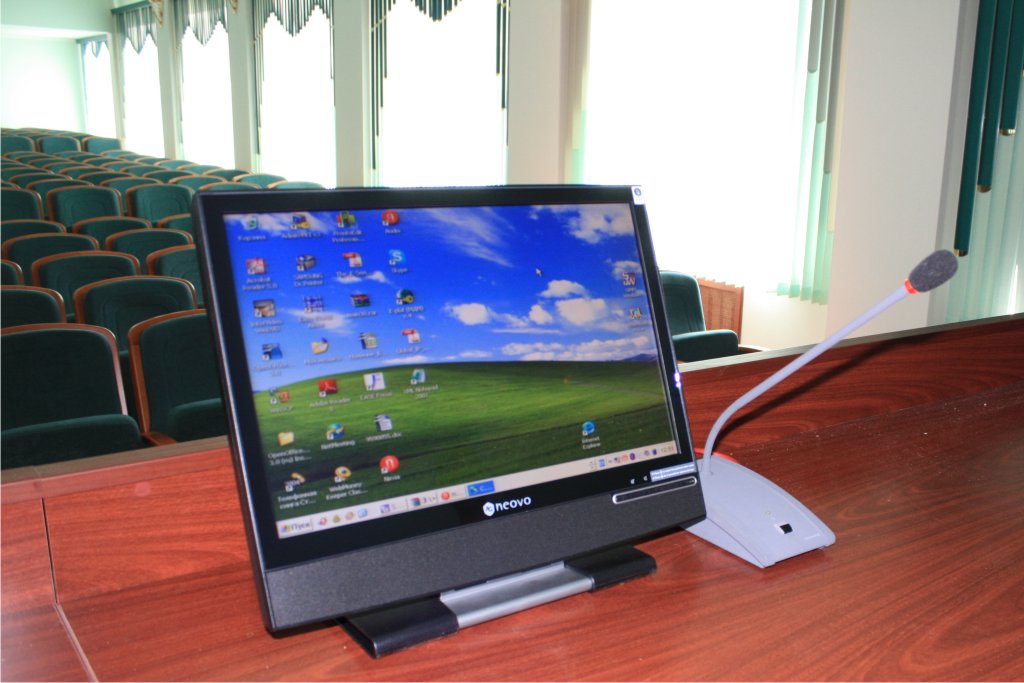

Выбор мониторов для президиума - не самая тривиальная задача. Дело в том, что кроме собственно качества изображения, эти мониторы должны иметь максимально низкую “посадку”, чтобы не перекрывать членам президиума обзор зала, а также иметь презентабельный “вид сзади”, поскольку именно он виден основной массе присутствующих. Поэтому мы предложили использовать в качестве персональных дисплеев для членов президиума мониторы всемирно известной фирмы AG Neovo.
