Задача
Пункт управления представляет собой стол президиума и 20 рабочих мест в зале. Места президиума и рабочие места требовалось оснастить микрофонными пультами конференц-системы. Воспроизведение музыки в данном зале не предполагалось, но в будущем зал будет оснащаться системой видеоконференцсвязи.
Решение

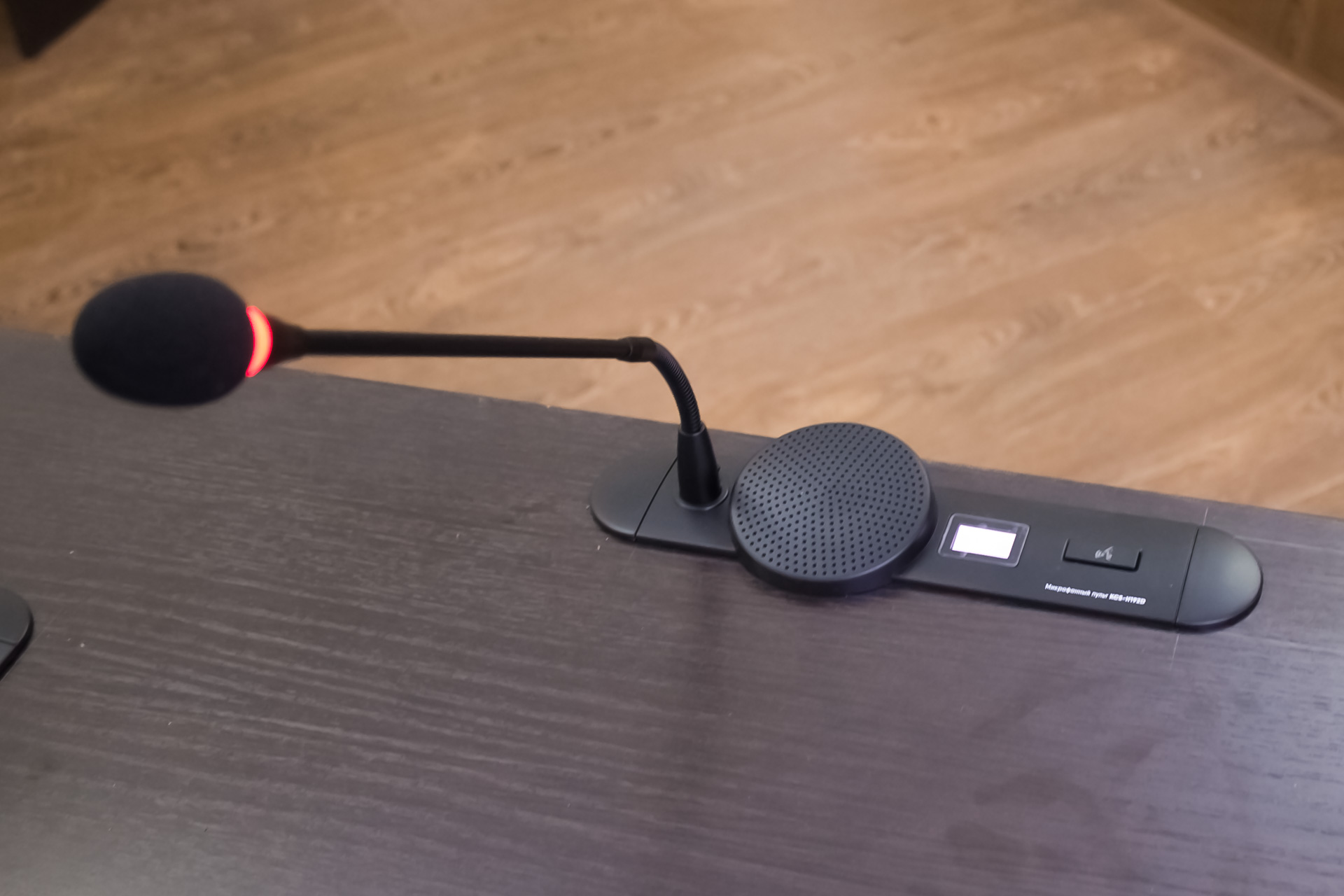

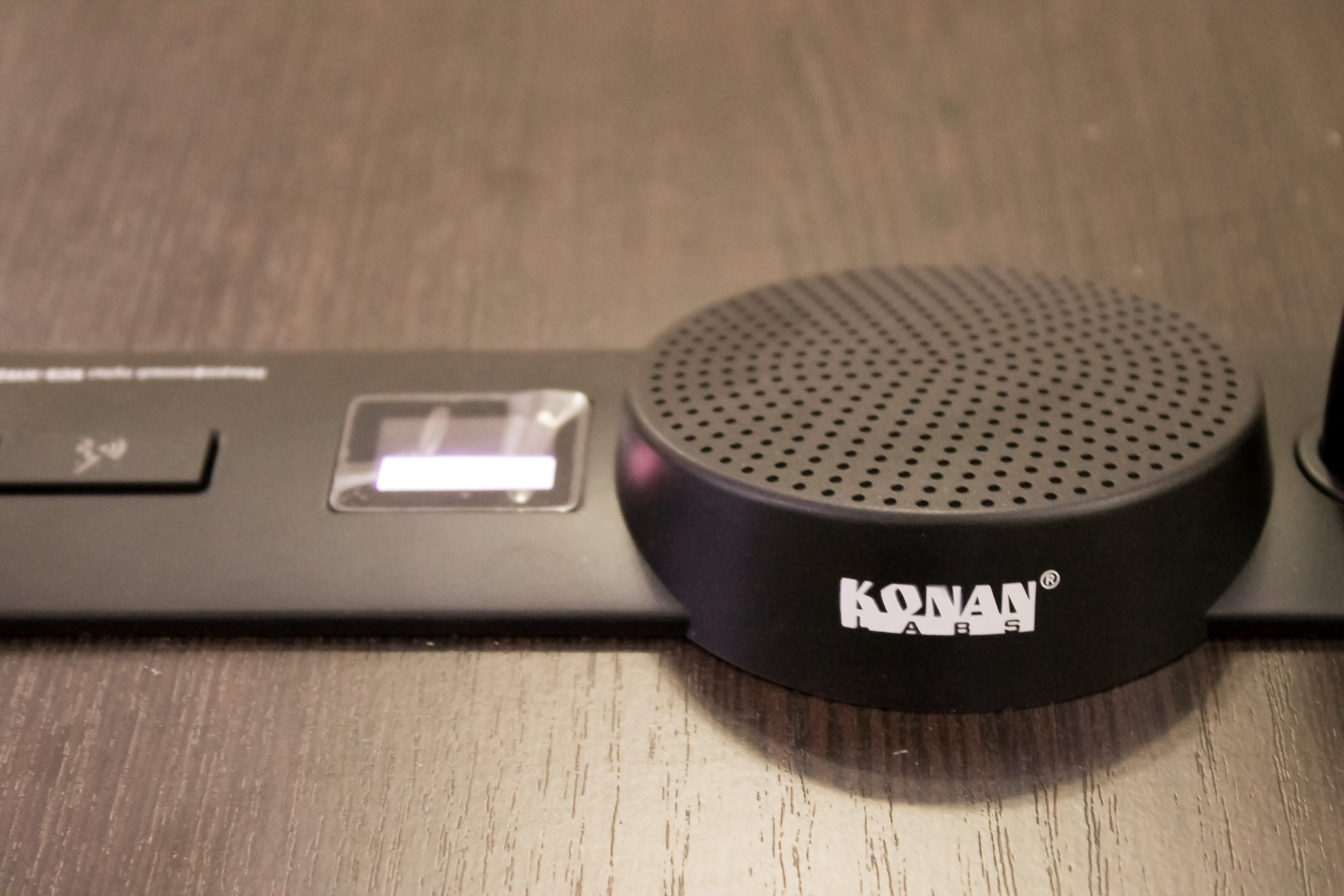

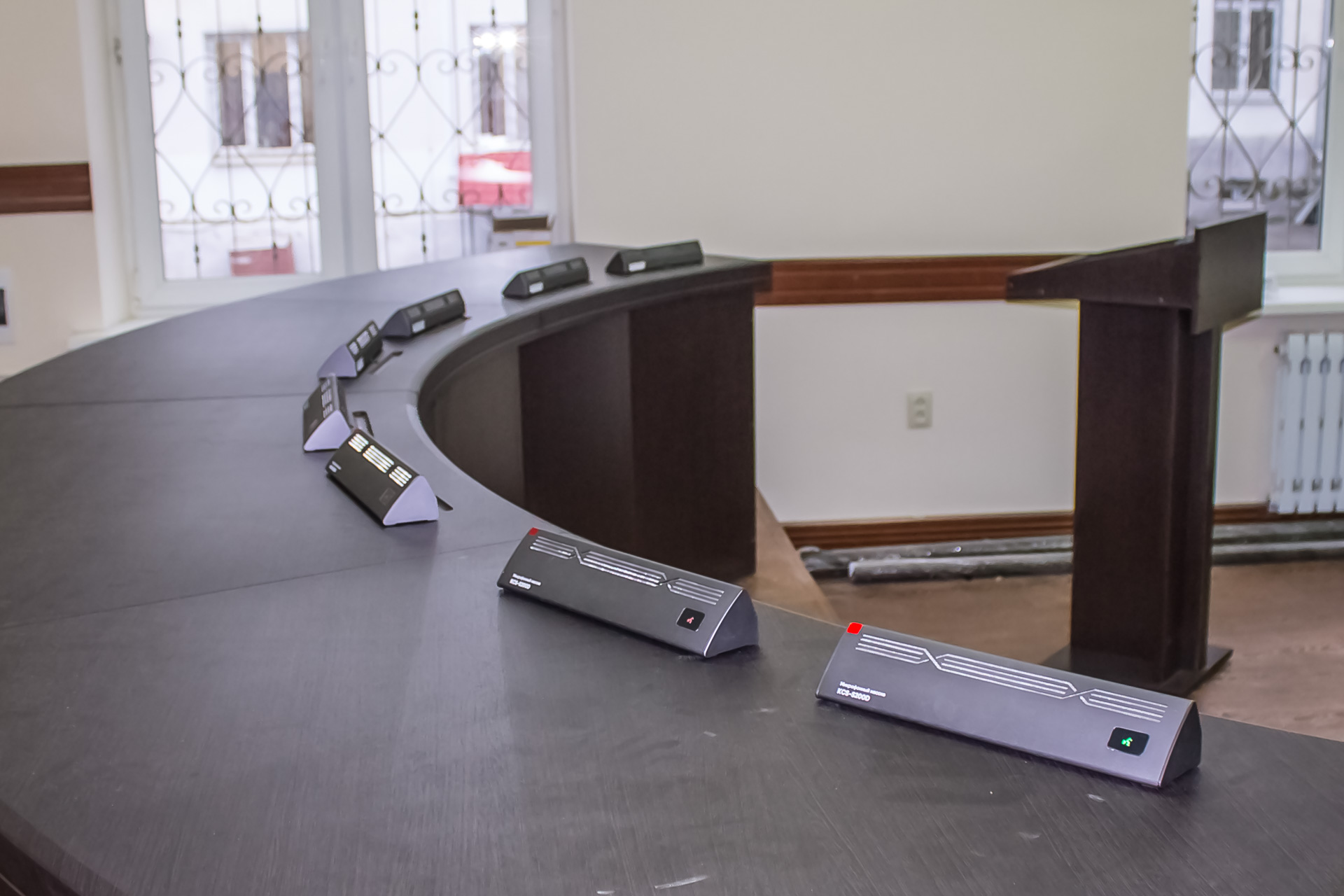

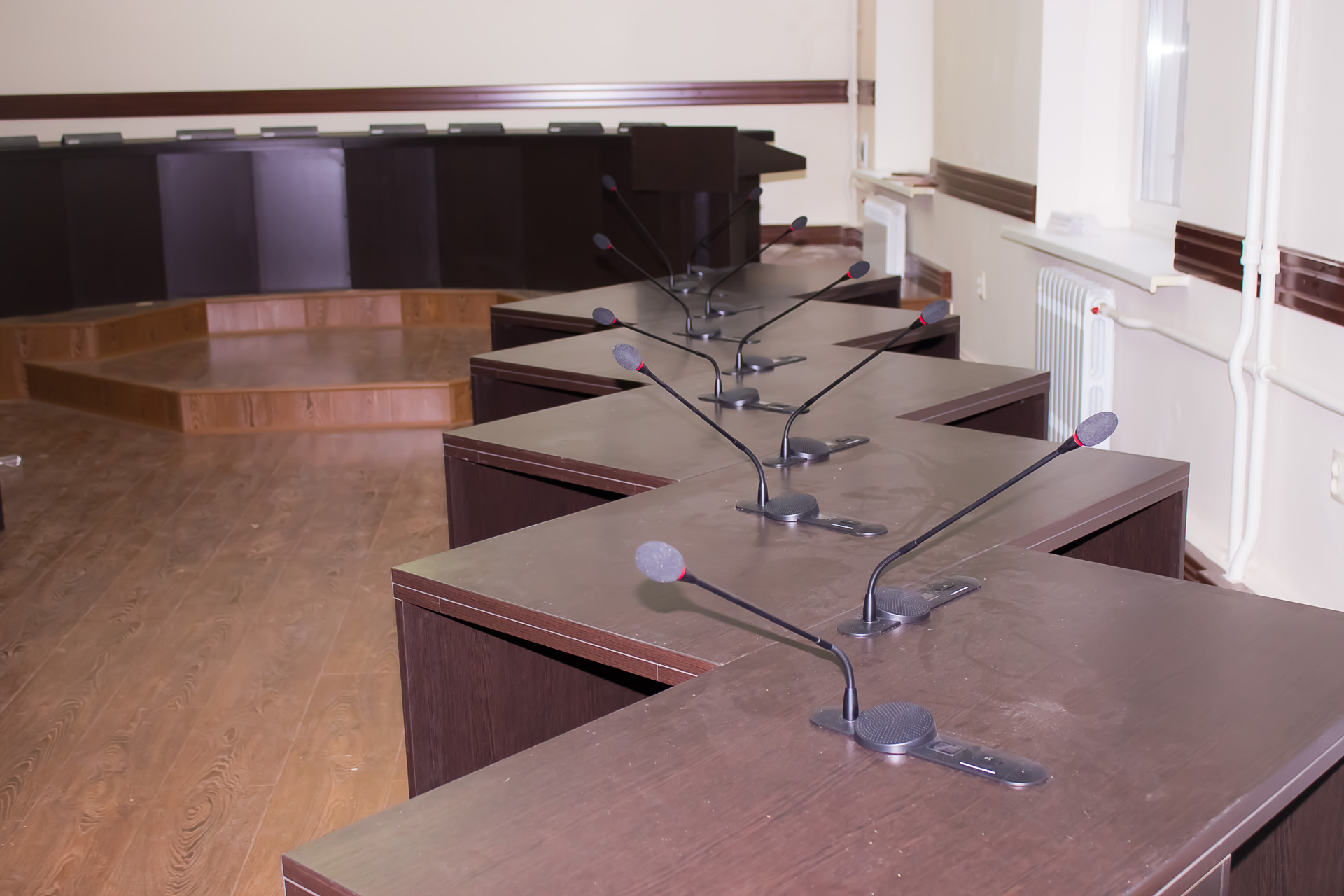

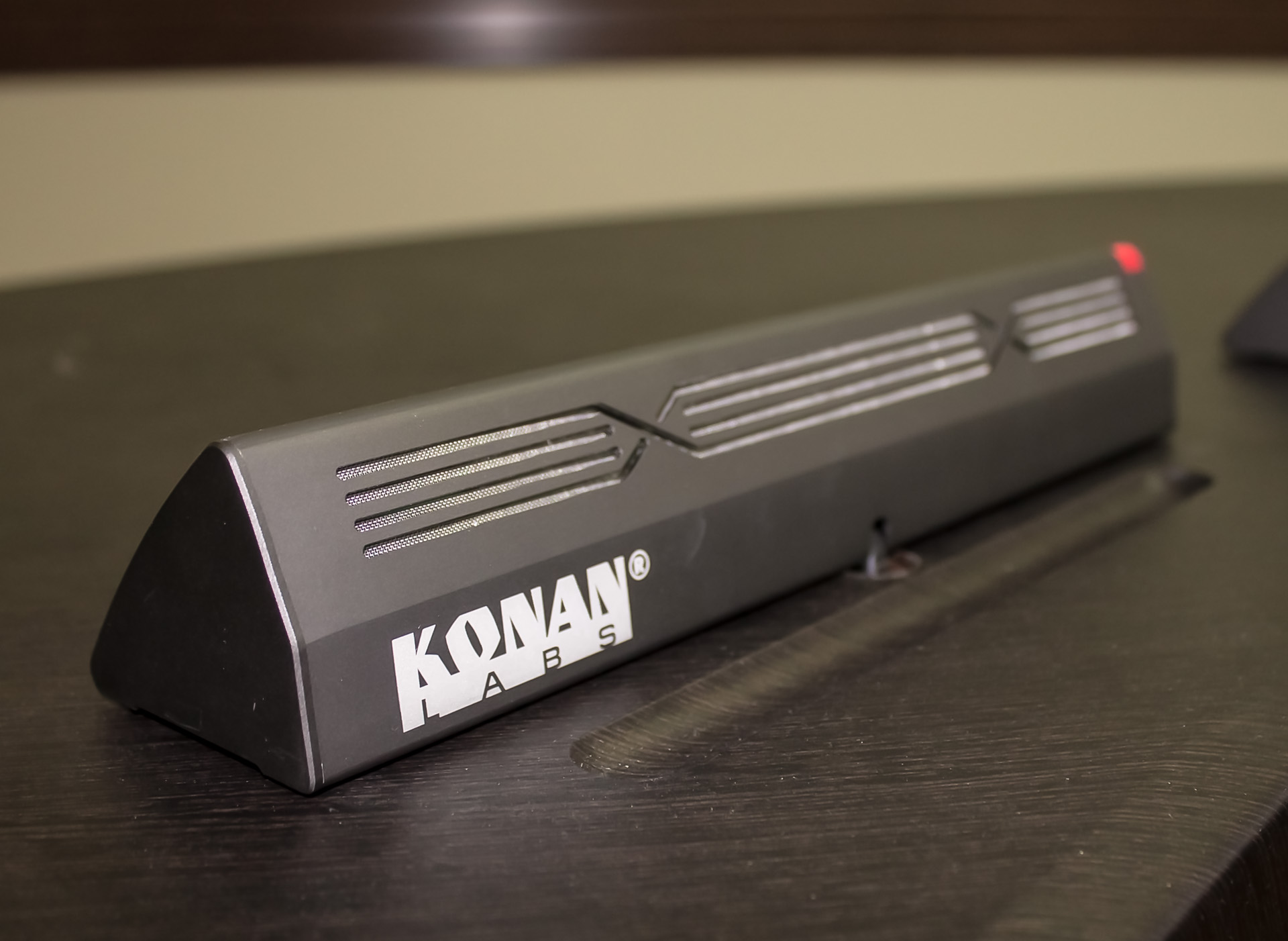

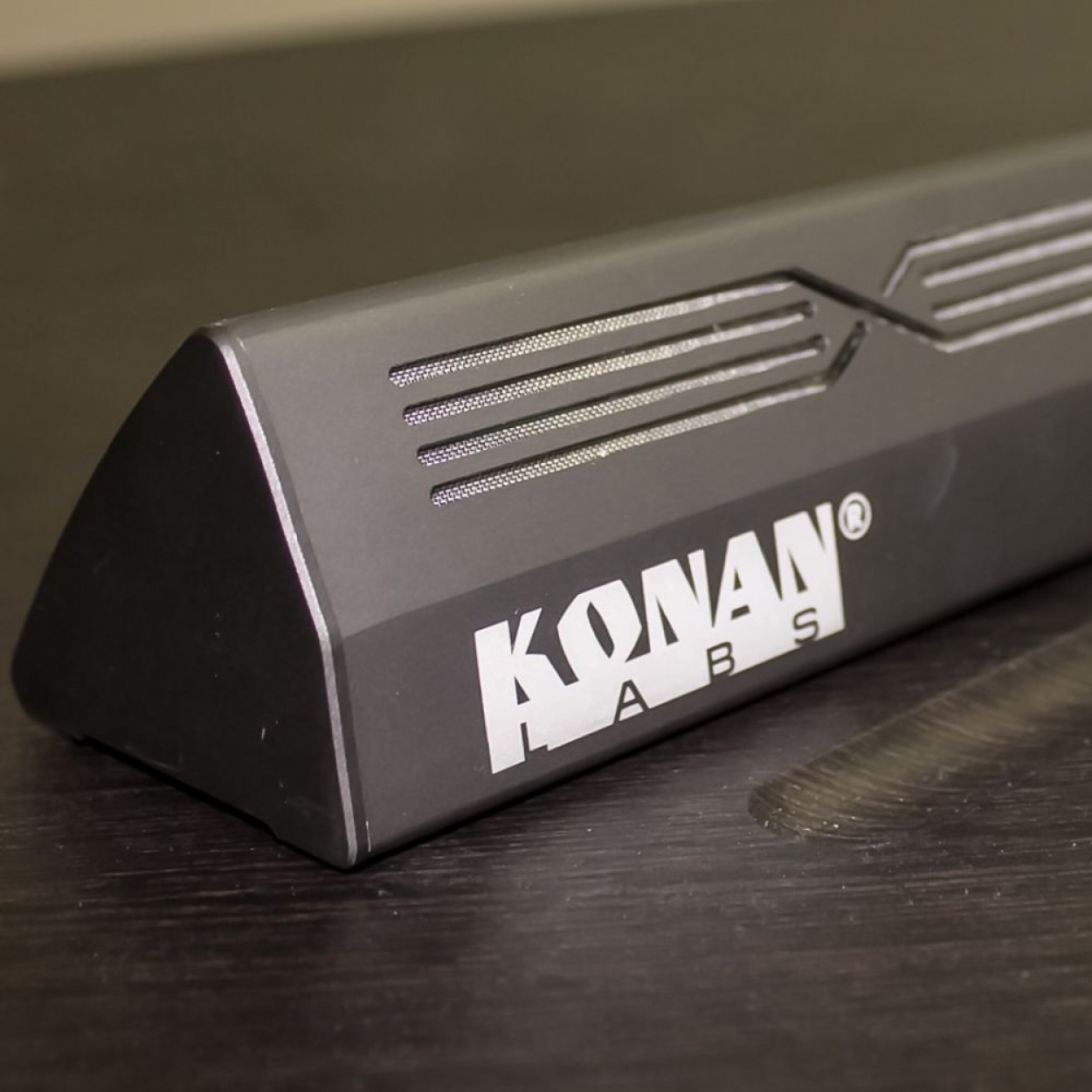

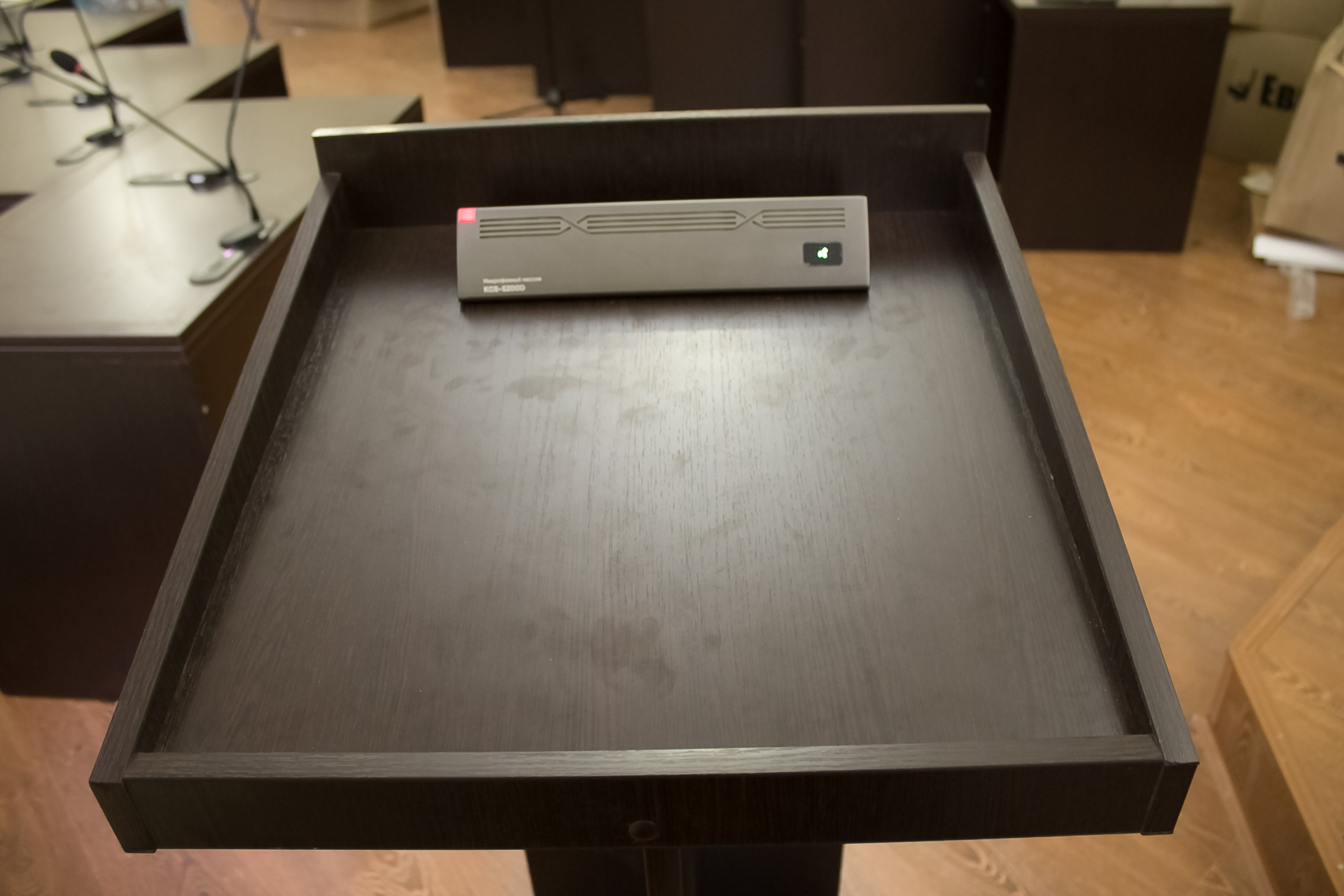

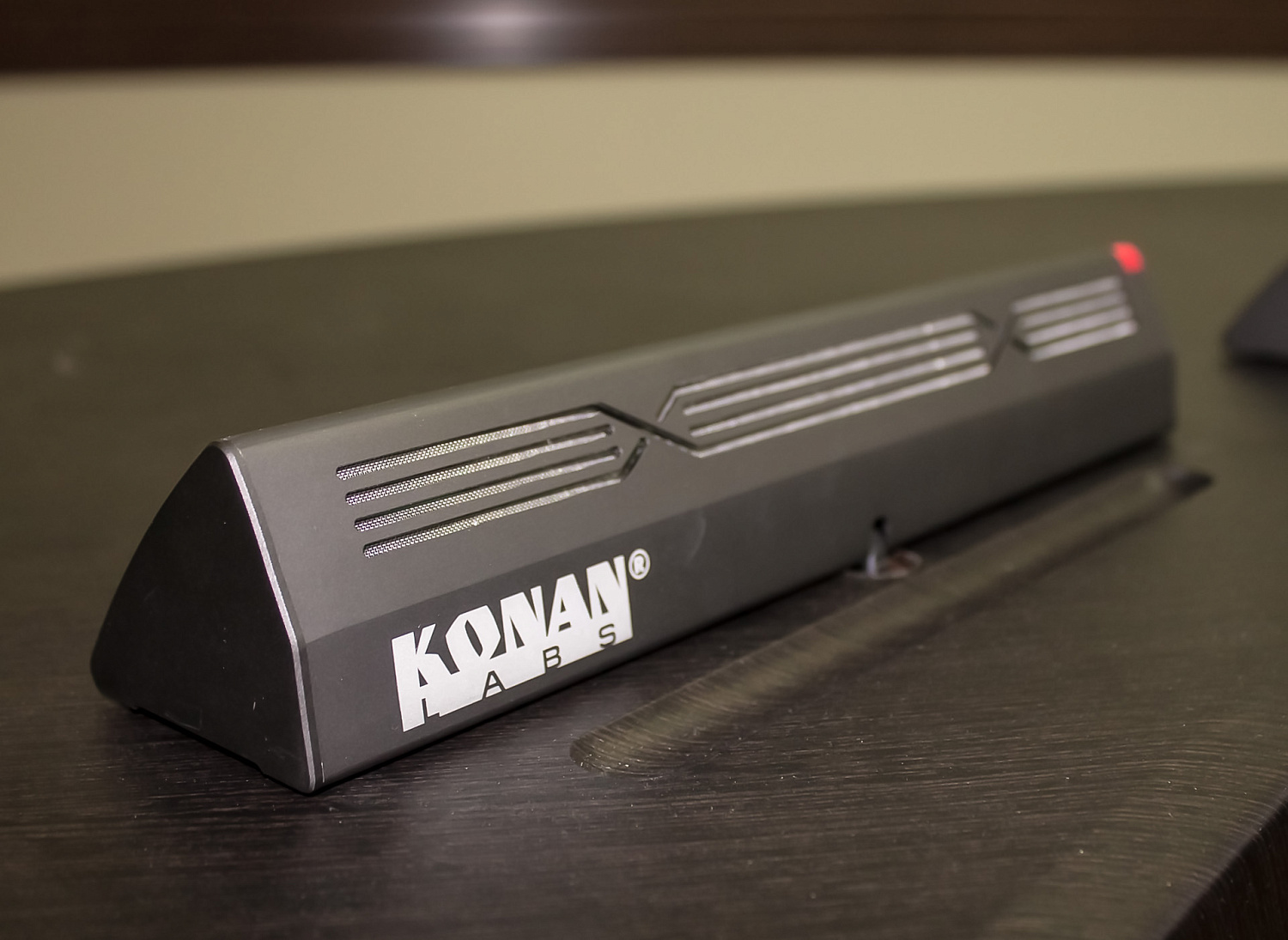

На столе президиума мы решили установить пульты конференц-системы с микрофонным массивом. Это решение позволяет получить качественный звук без неэстетичной «гусиной шеи» перед лицом докладчика. Кроме того, микрофонный массив формирует «коридорную» диаграмму направленности, благодаря чему уровень и тембр голоса практически не меняются при перемещении и повороте головы докладчика, в отличие от гиперкардиоидных микрофонов, которые резко «проваливают» звук, если докладчик говорит не прямо в микрофон. Рабочие места в зале оснащены врезными микрофонными пультами с обычной «гусиной шеей» и встроенным громкоговорителем.
Поскольку в отделке помещения не применялись звукопоглощающие материалы, этот зал характеризуется достаточно высоким уровнем реверберации. Поэтому для повышения разборчивости и уменьшения риска возникновения акустической обратной связи (АОС) мы применили элементы технологии «микс-минус». Сигнал микрофонных пультов президиума в большей степени воспроизводится акустическими системама, наиболее удалёнными от него. Кроме того, встроенные во врезные пульты громкоговорители настроены таким образом, что их звучание практически незаметно, однако если их отключить — разборчивость на местах заметно ухудшится.

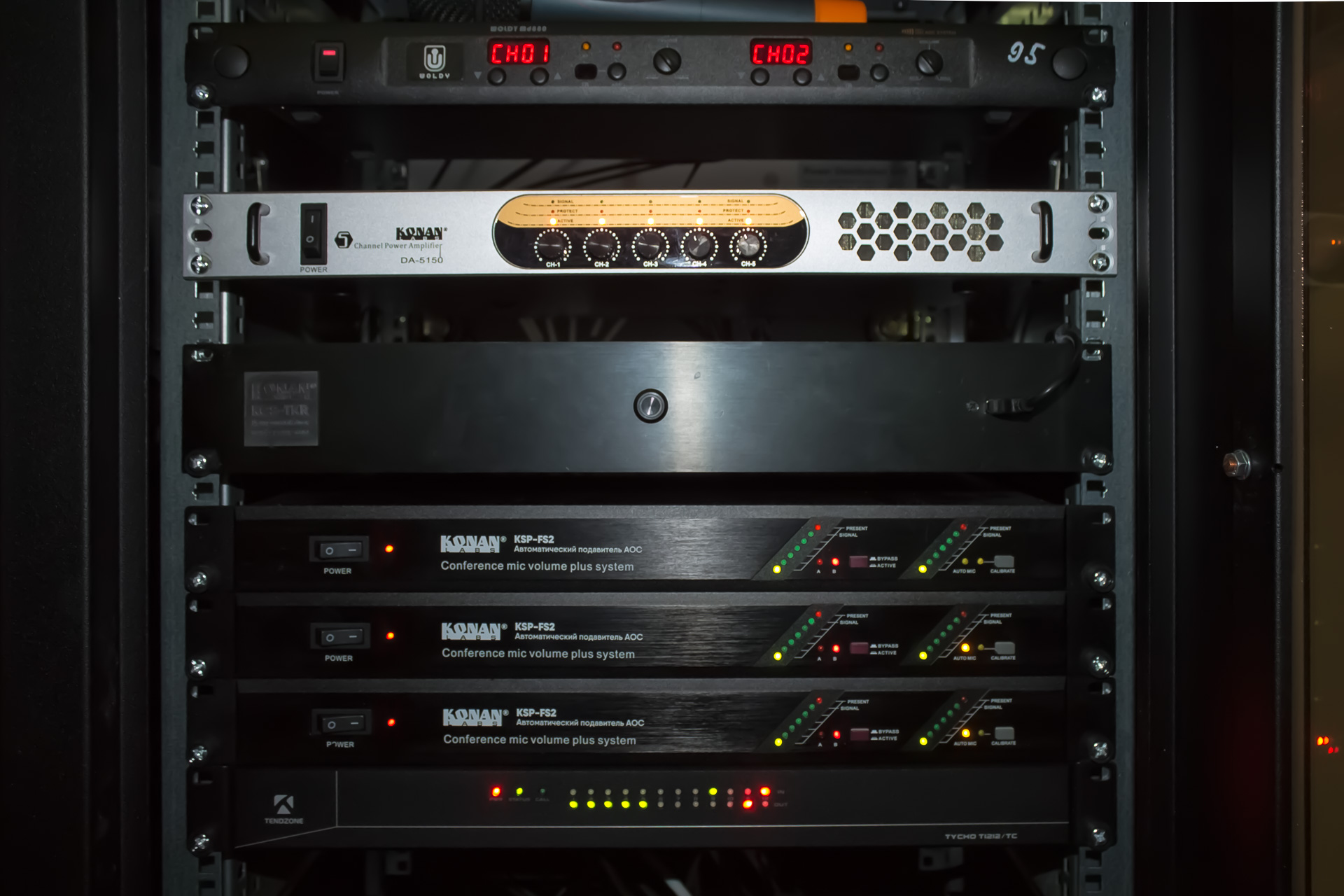

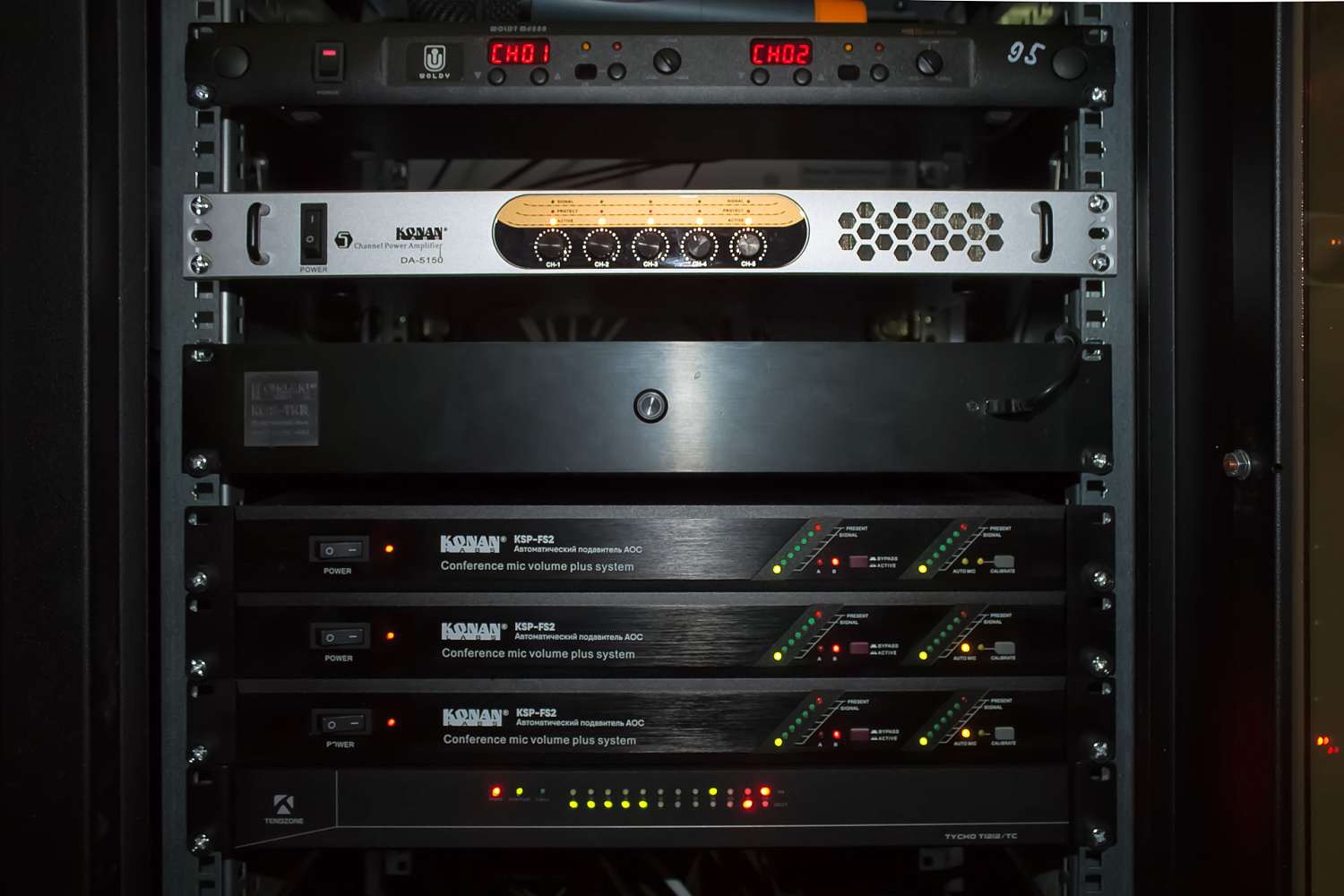

Для управления системой звукоусиления применяется цифровая аудиоплатформа Tendzone. Это универсальный процессор обработки звука, оснащённый 12-ю аналоговыми входами и 12-ю аналоговыми выходами, полным набором модулей обработки для каждого входа и выхода (предусилитель, параметрический эквалайзер, компрессор, гейт, АРУ, кроссовер и т. д.), автоматическим микшером, автоматическим подавителем акустической обратной связи (АОС), матричным микшером и системой эхоподавления, которая необходима для получения качественного звука при работе системы видеоконференцсвязи. Применение матричного микшера позволяет индивидуально регулировать громкость сигналов различных микрофонов в различных группах АС, т. е., реализовать систему «микс-минус».
Кроме того, в этом зале применены подавители АОС со сдвигом частоты. В отличие от обычных подавителей на основе режекторных фильтров, эти приборы не влияют на АЧХ, следовательно, не искажают тембр голоса. Индивидуальная эквализация всех групп АС, выполненная в выходных каналах аудиоплатформы, позволила получить сравнительно линейную АЧХ всей системы, что дополнительно позволило увеличить общую громкость до возникновения АОС.

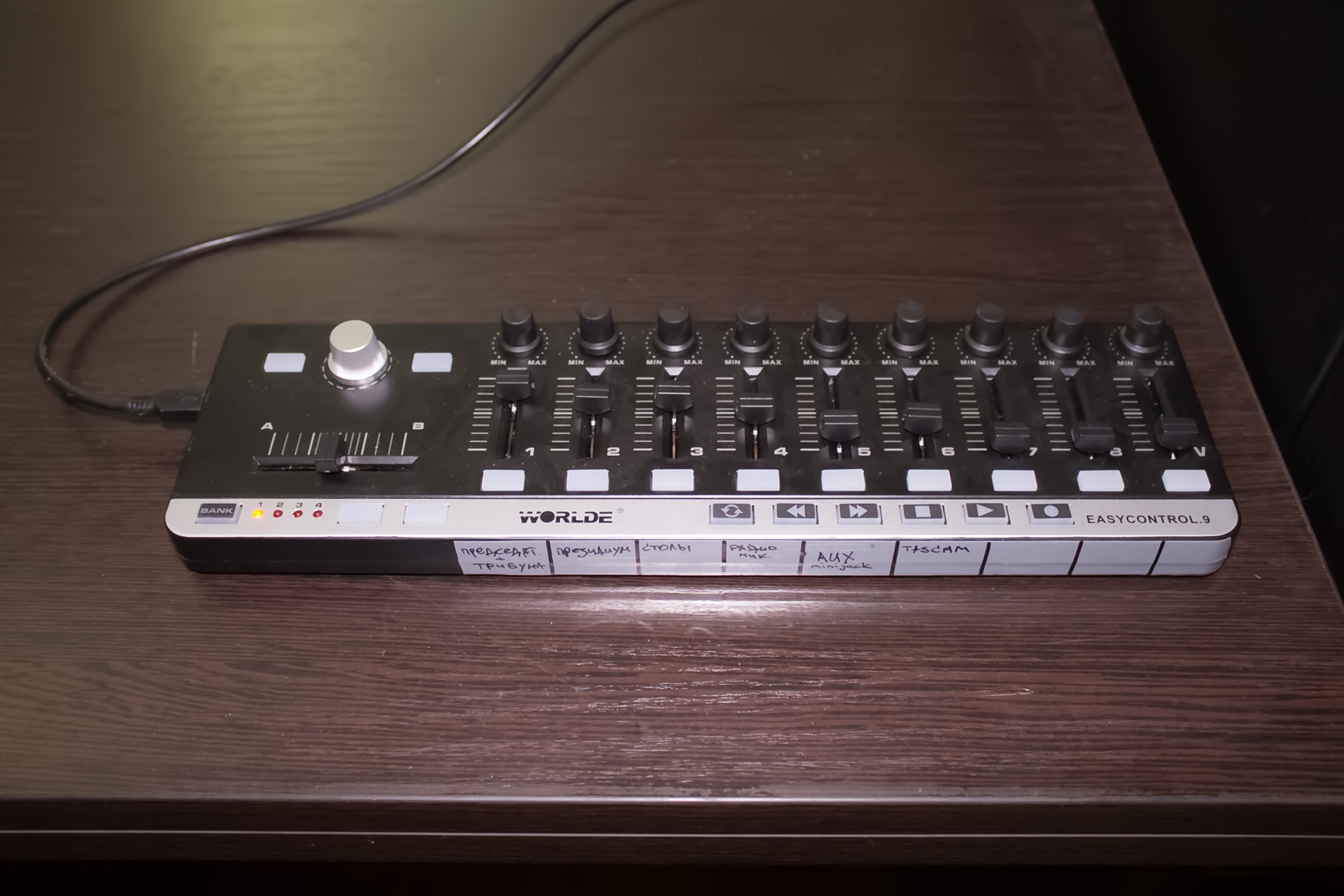

Оператор управляет всеми необходимыми параметрами системы звукоусиления с помощью MIDI-контроллера. Это намного удобнее, чем использование микшерного пульта, поскольку на фейдеры MIDI-контроллера выведены только требуемые параметры аудиоплатформы, и отсутствует множество органов управления, в которых непрофессионалу легко запутаться. Кроме того, параметры могут быть сгруппированы, например громкость всех радиомикрофонов регулируется одним фейдером. Диапазон регулировок может быть ограничен, благодаря чему у оператора физически отсутствует возможность довести уровень усиления системы до опасных значений.
Ноу-хау
В этом проекте мы применили центральный блок конференц-зала, который интегрирует функции управления микрофонными пультами конференц-системы, аудиоплатформой, поворотными видеокамерами и прочим оборудованием конференц-зала. Аудиоплатформа с матричным микшером обеспечивает настройку СЗУ в режиме «микс-минус». Для управления СЗУ применён MIDI-контроллер, подключенный к центральному блоку по интерфейсу USB.
