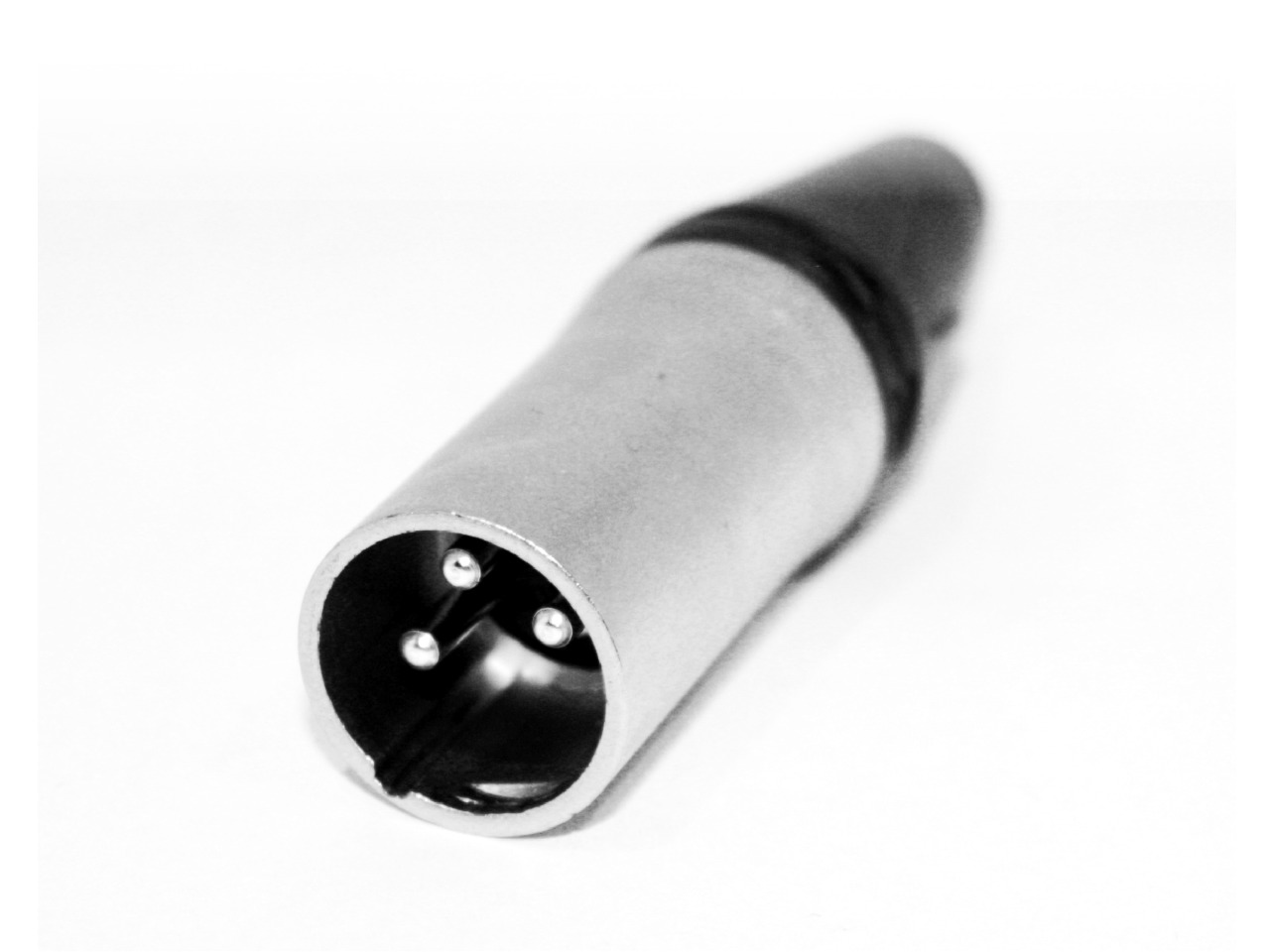

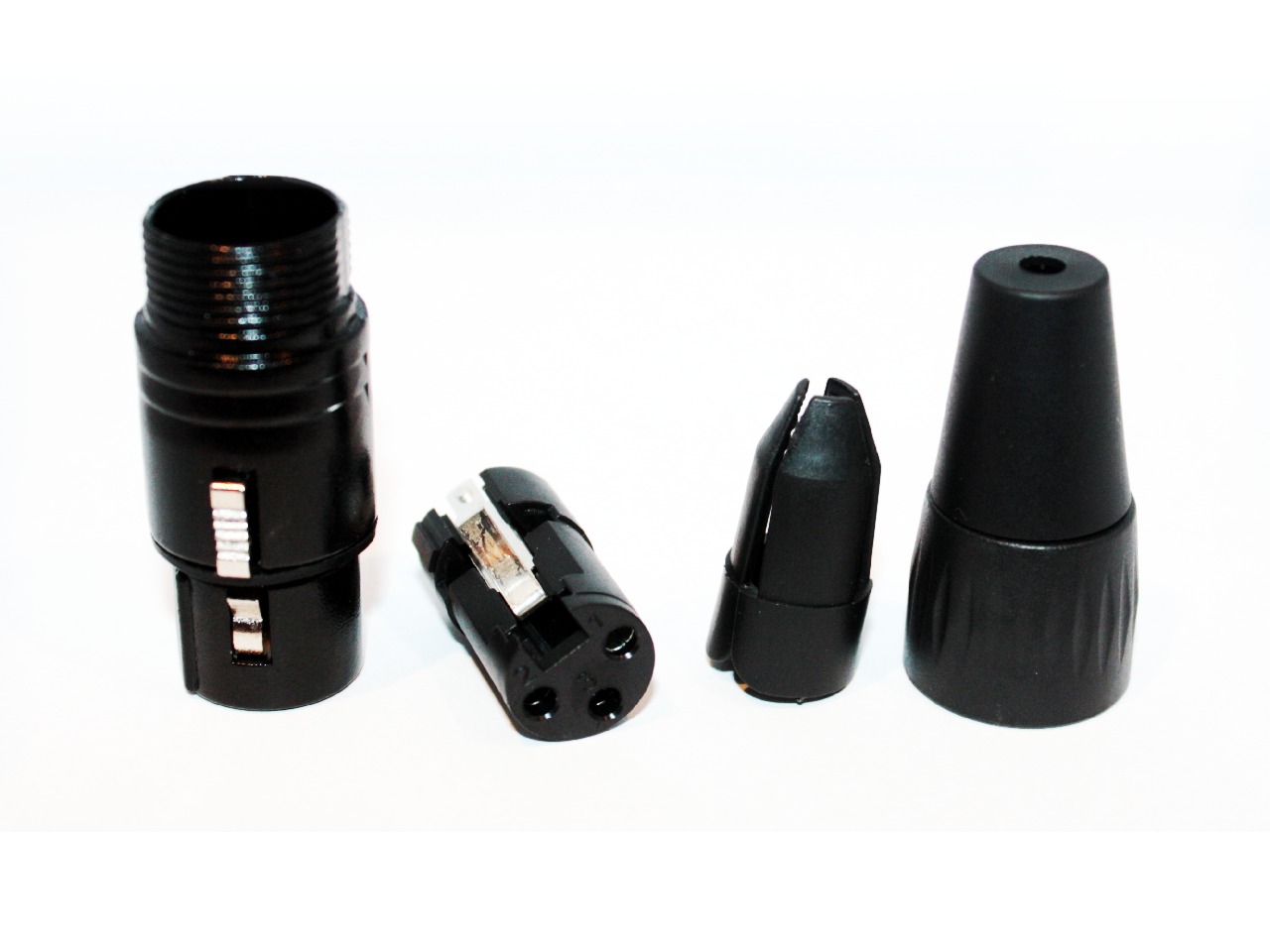

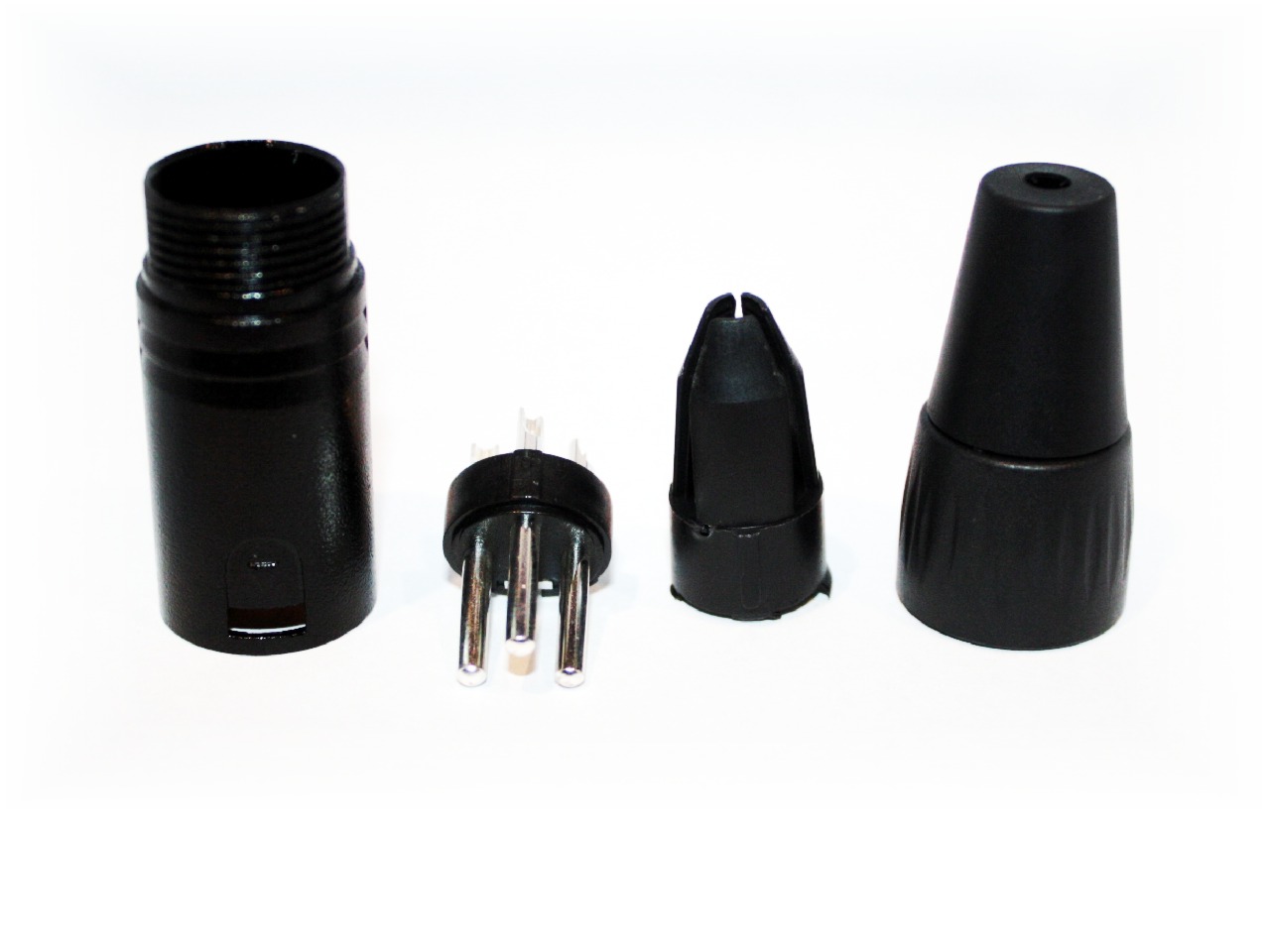

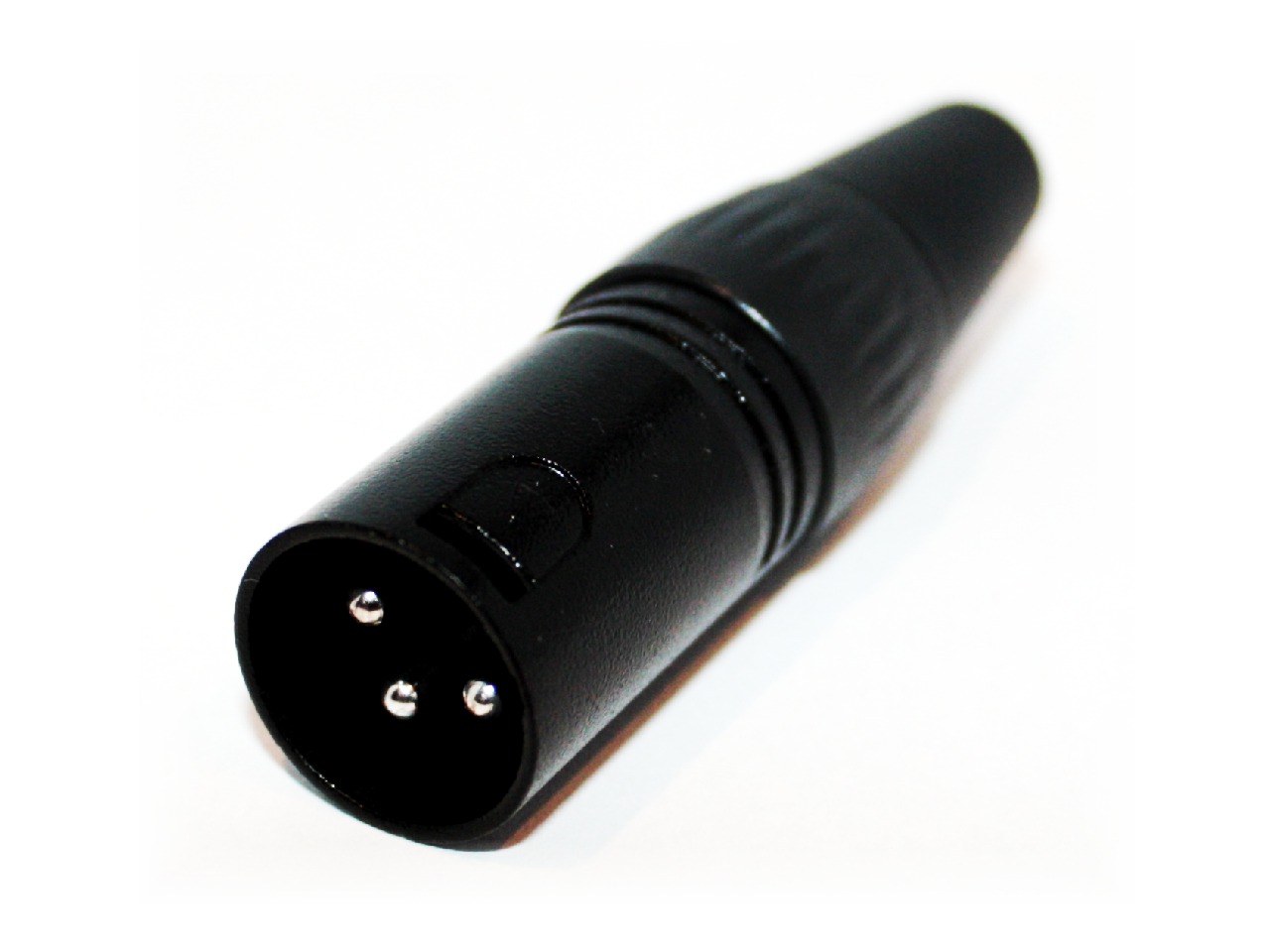

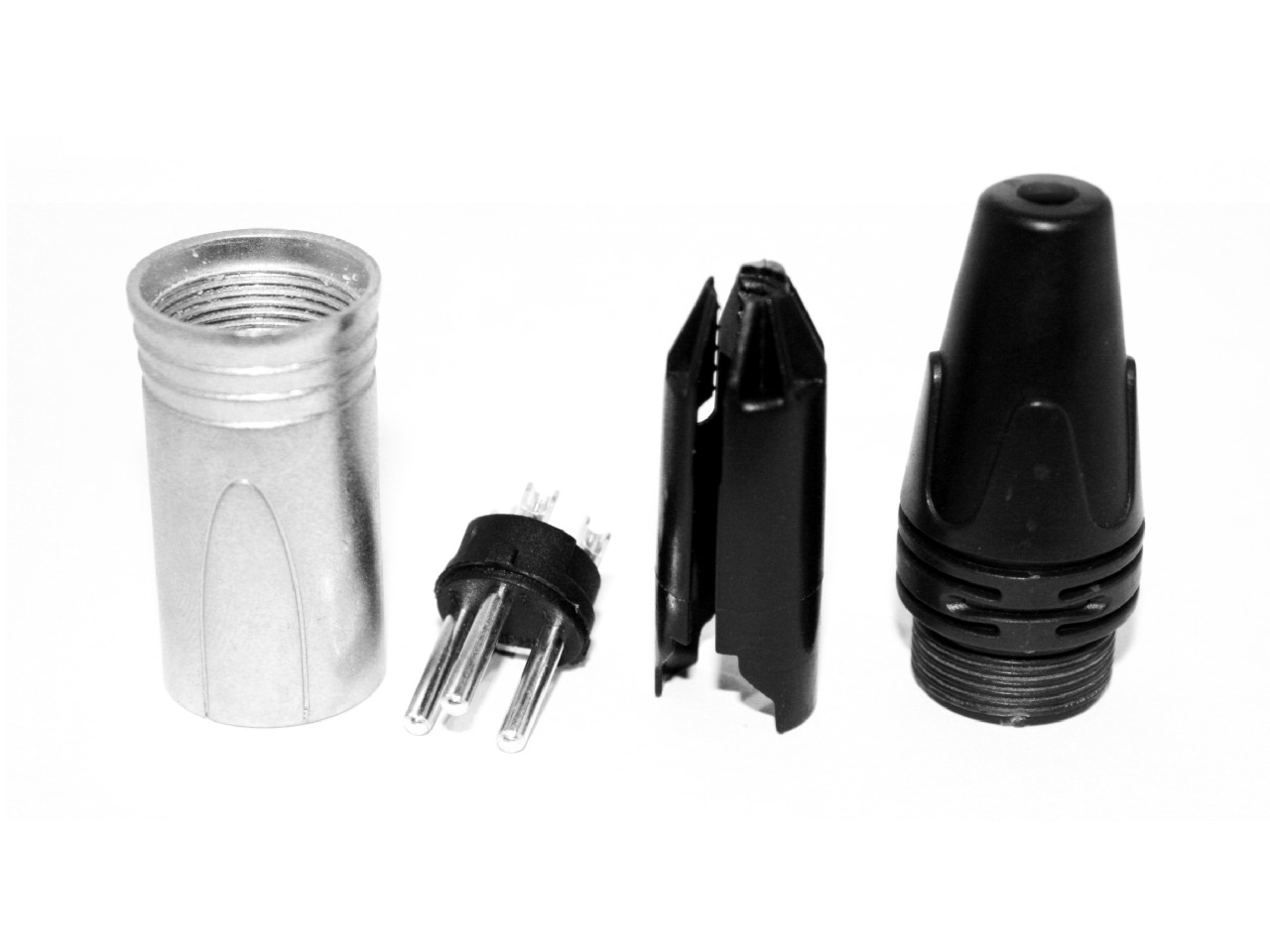

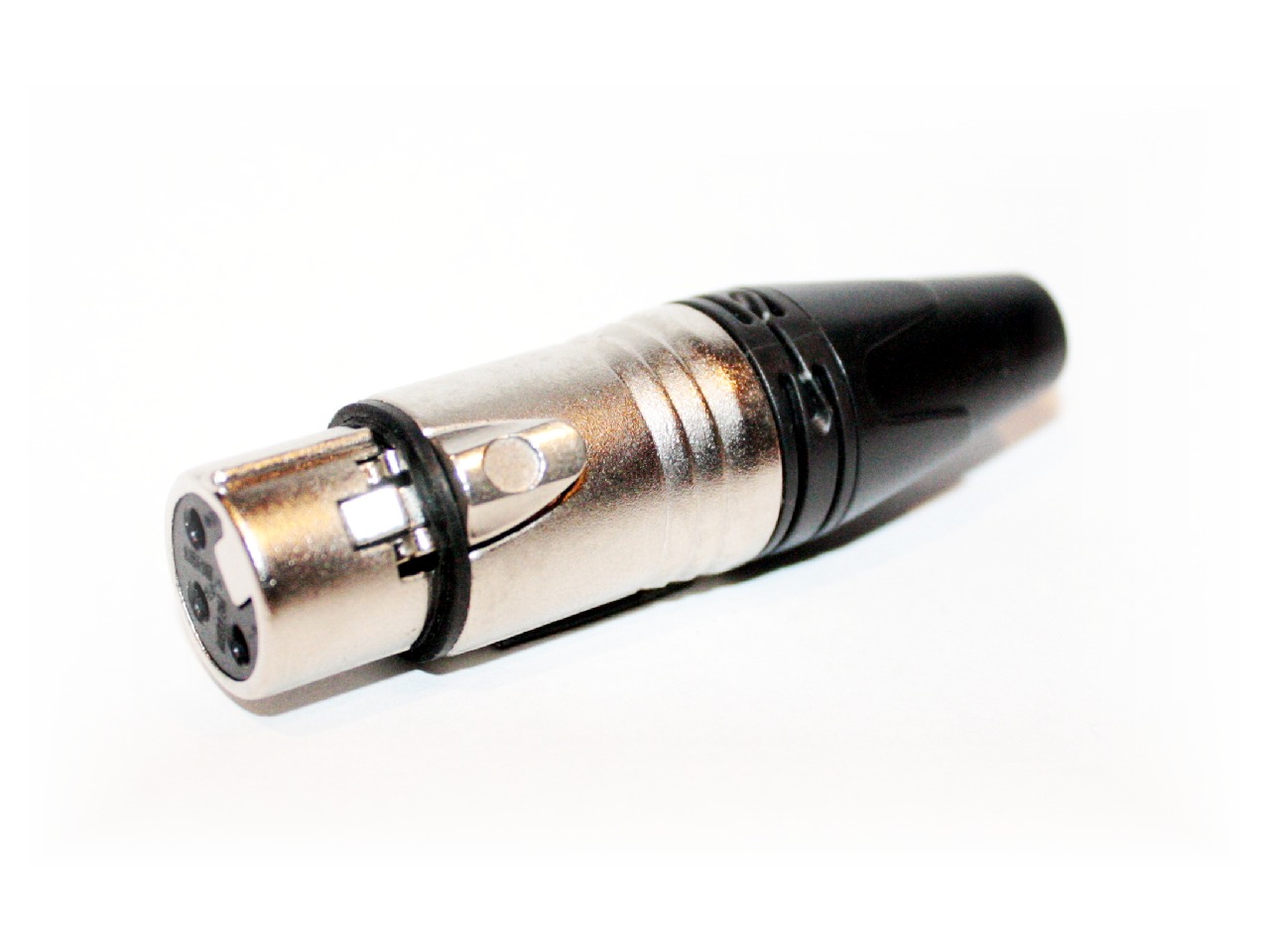

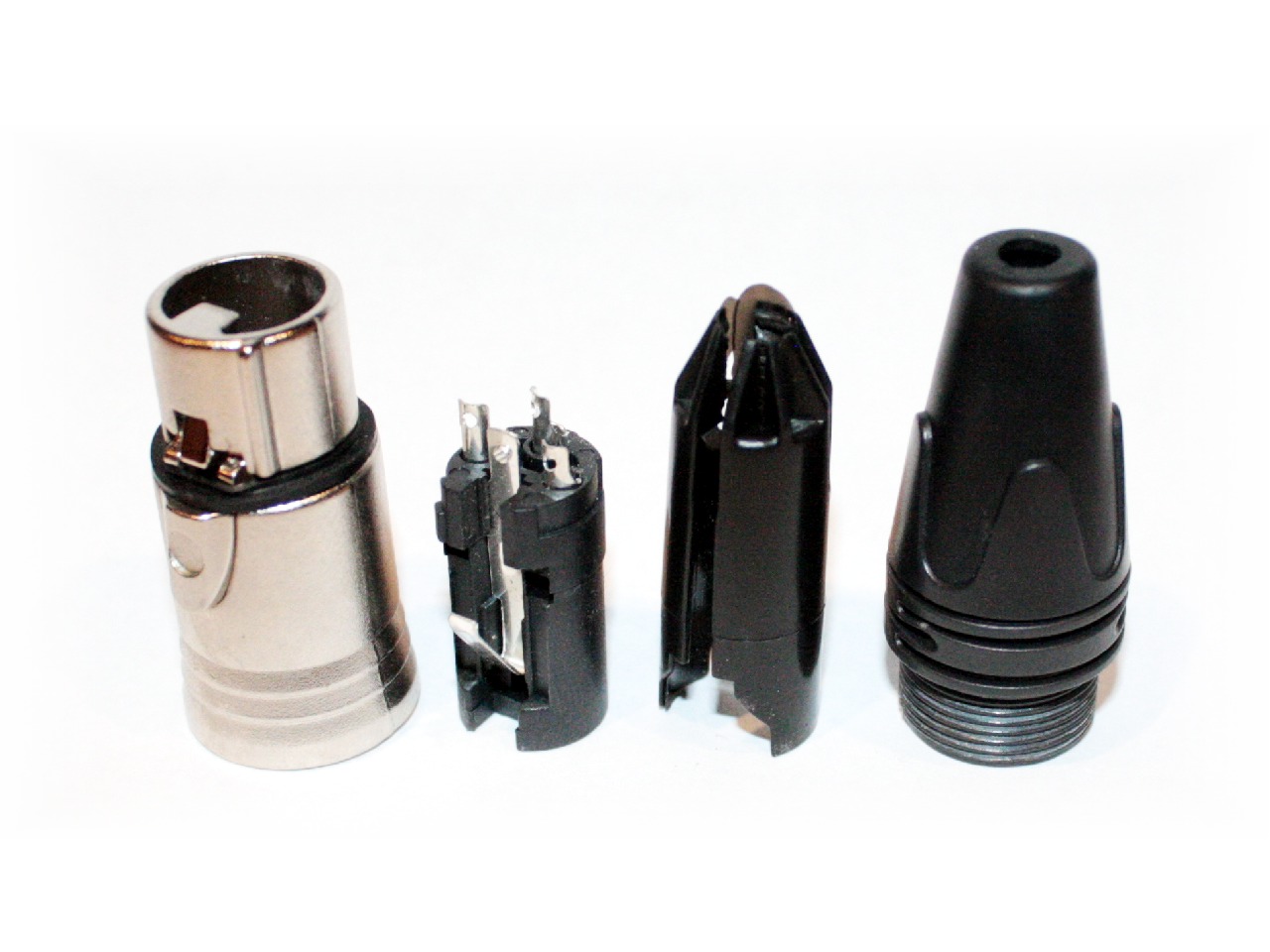

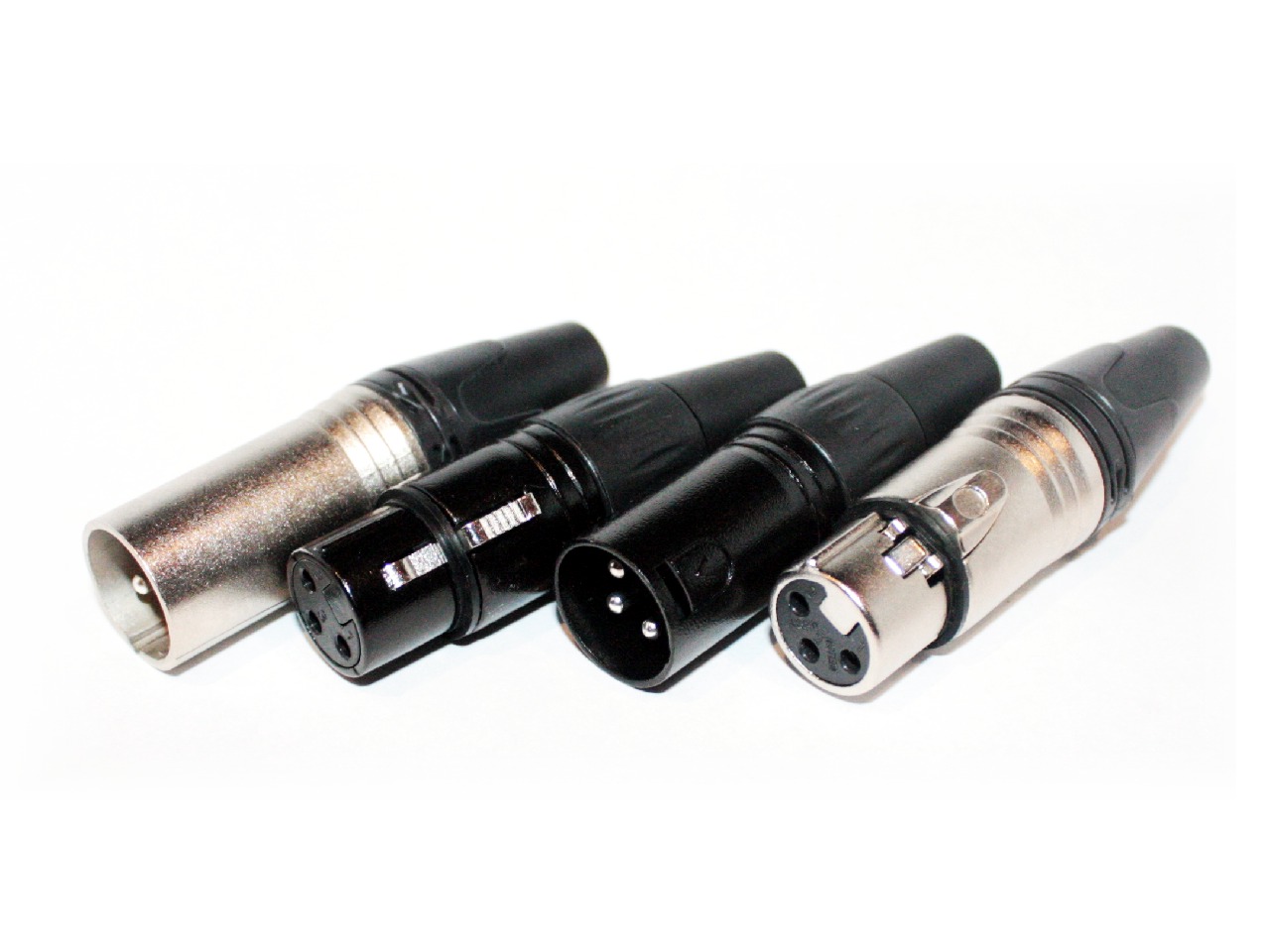

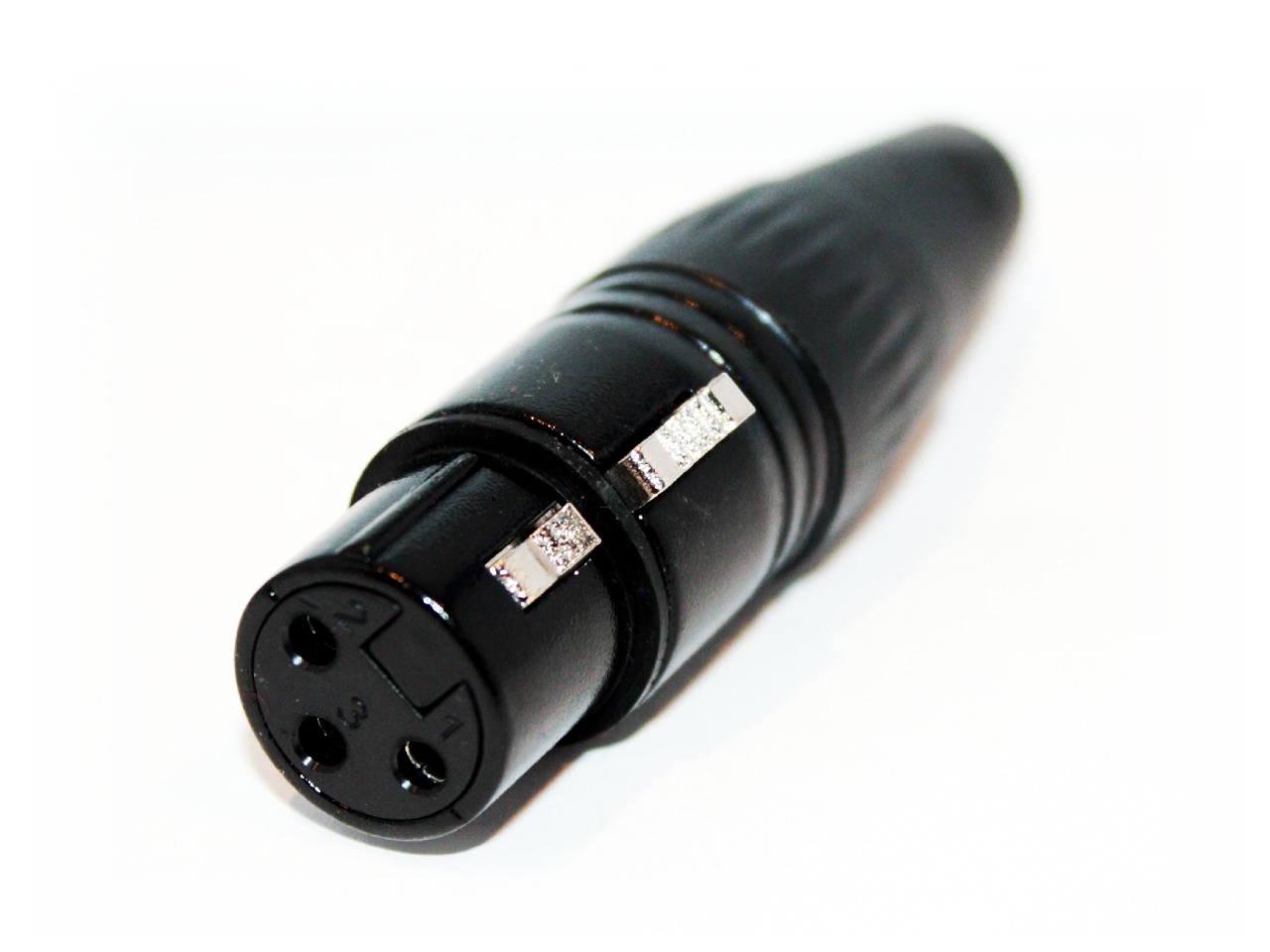

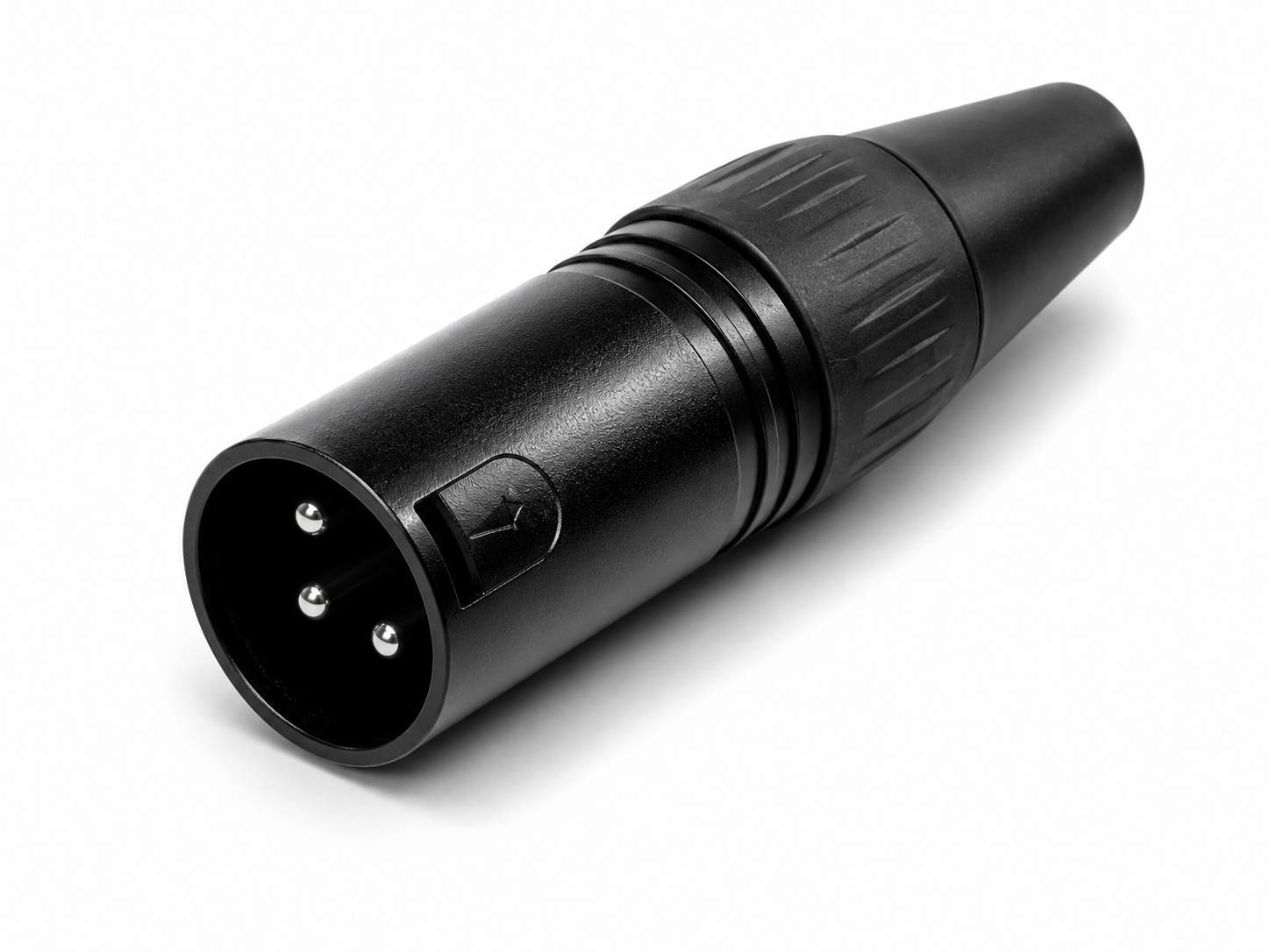

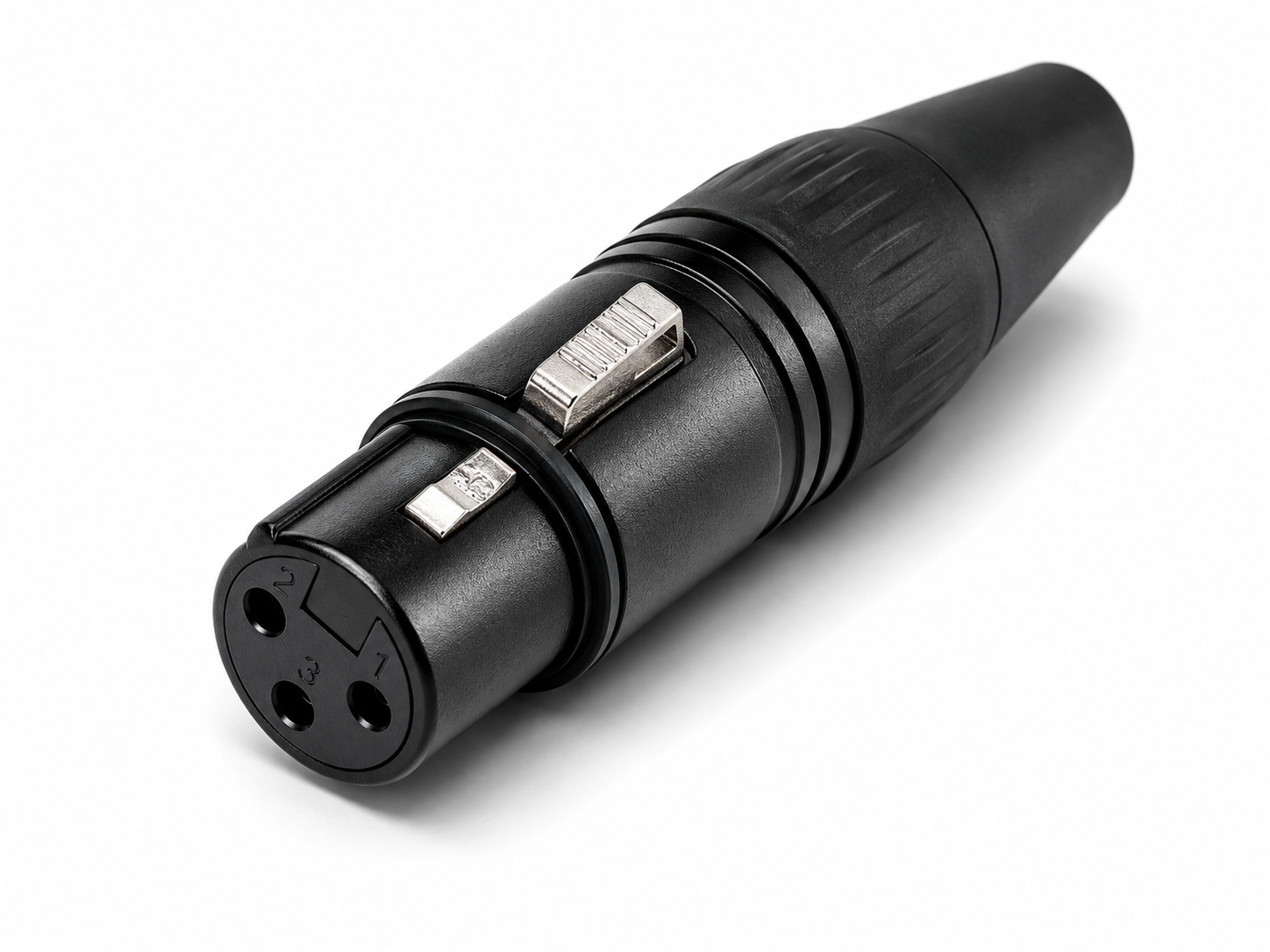

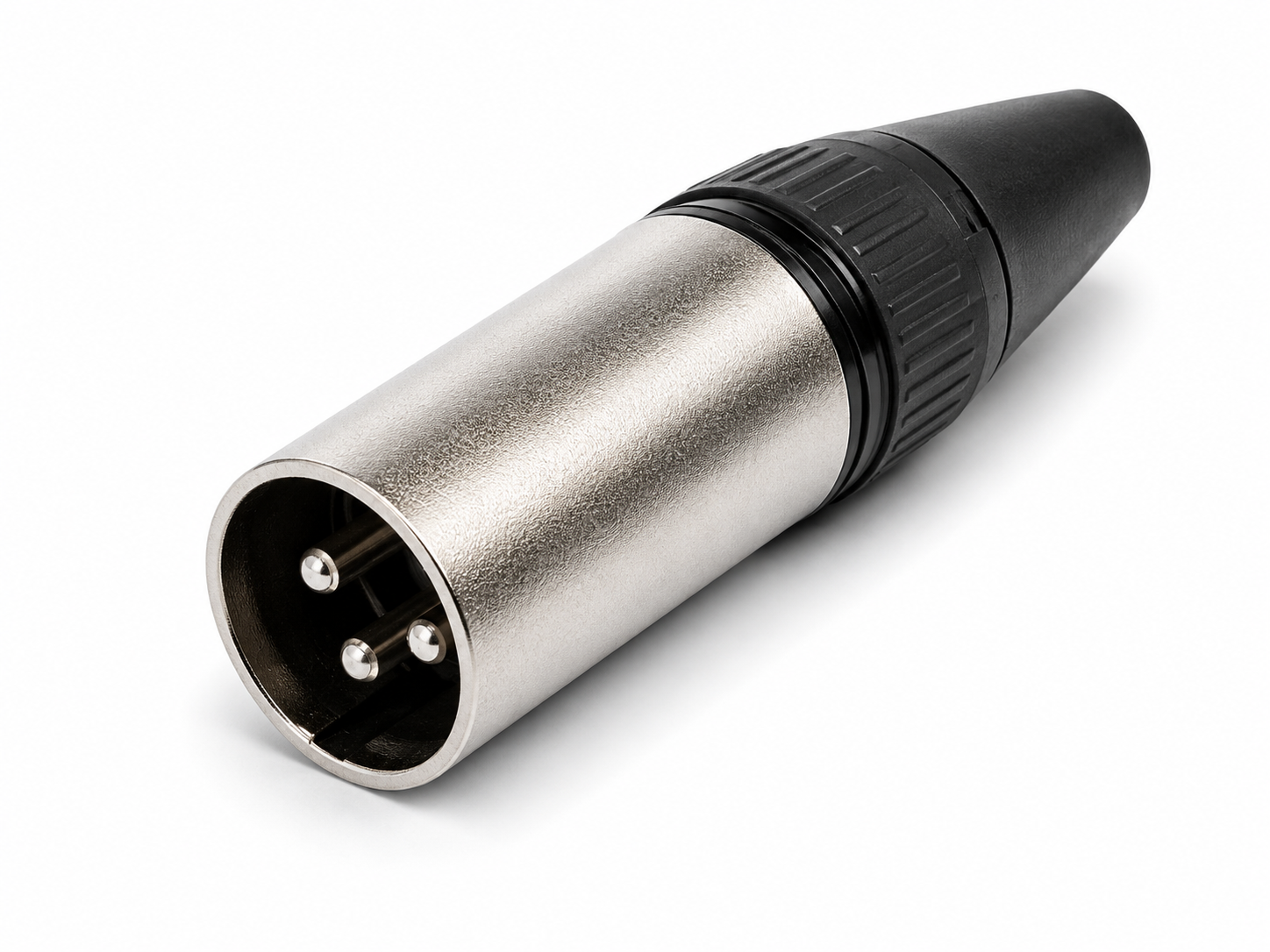

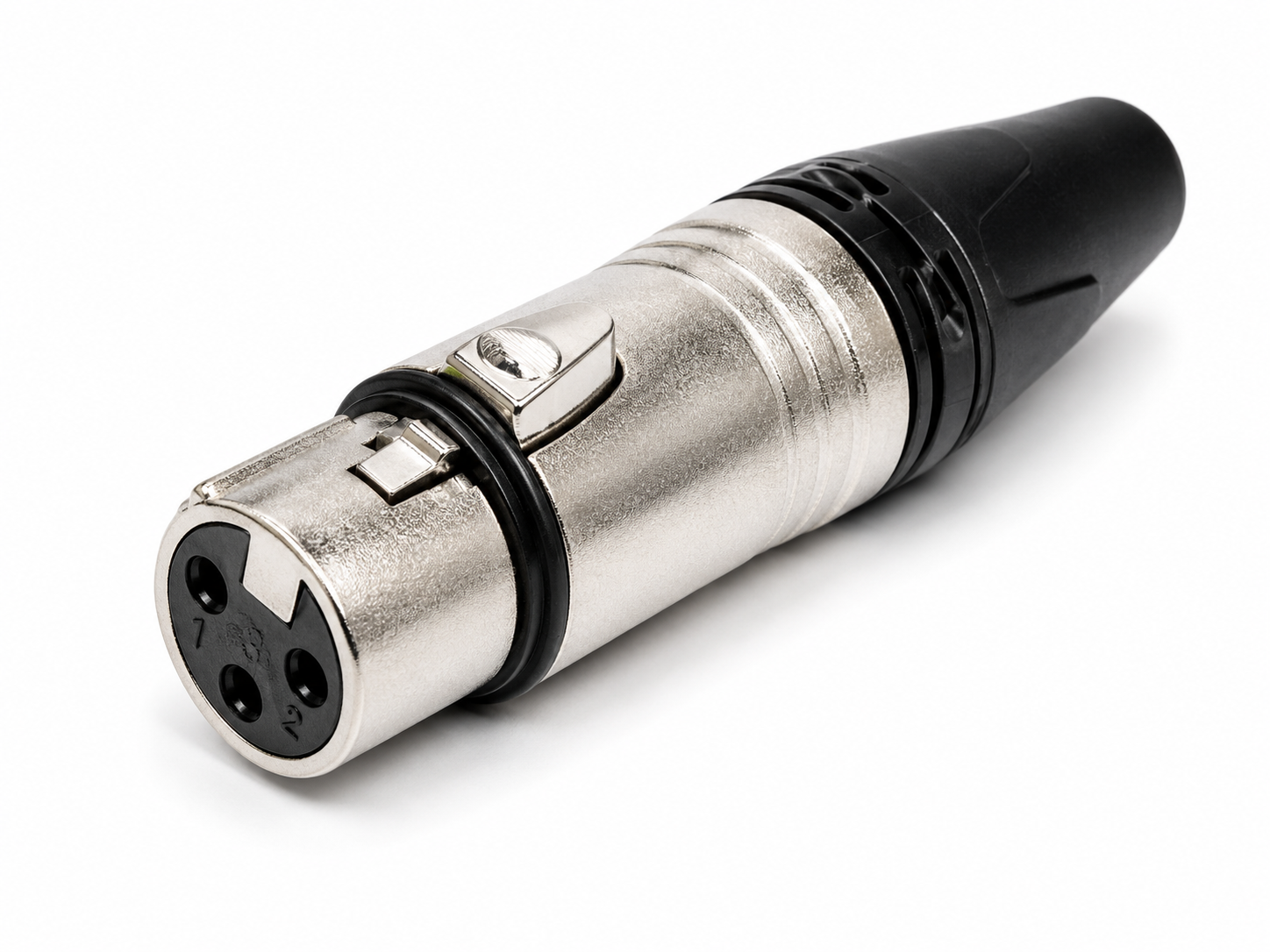

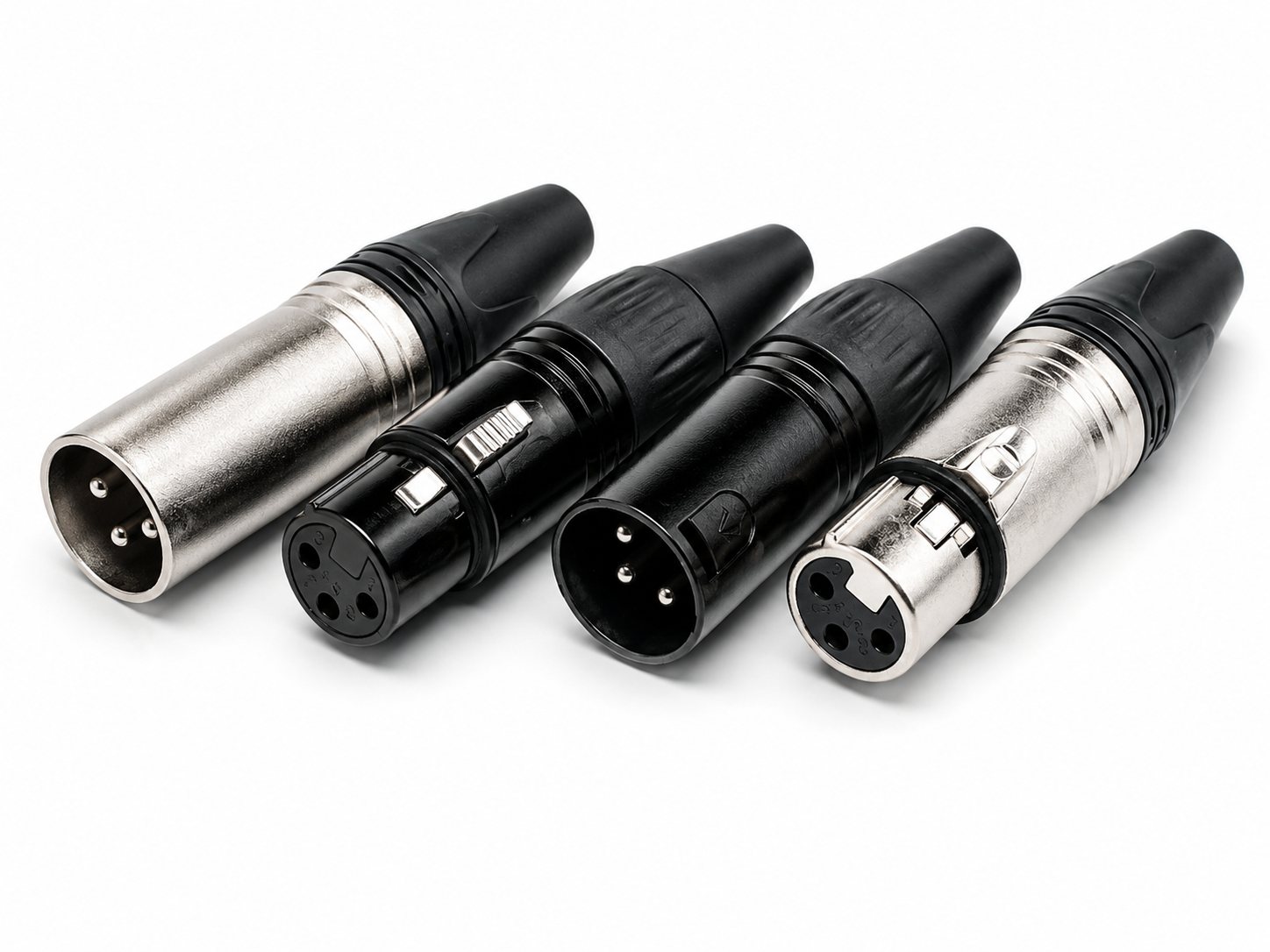

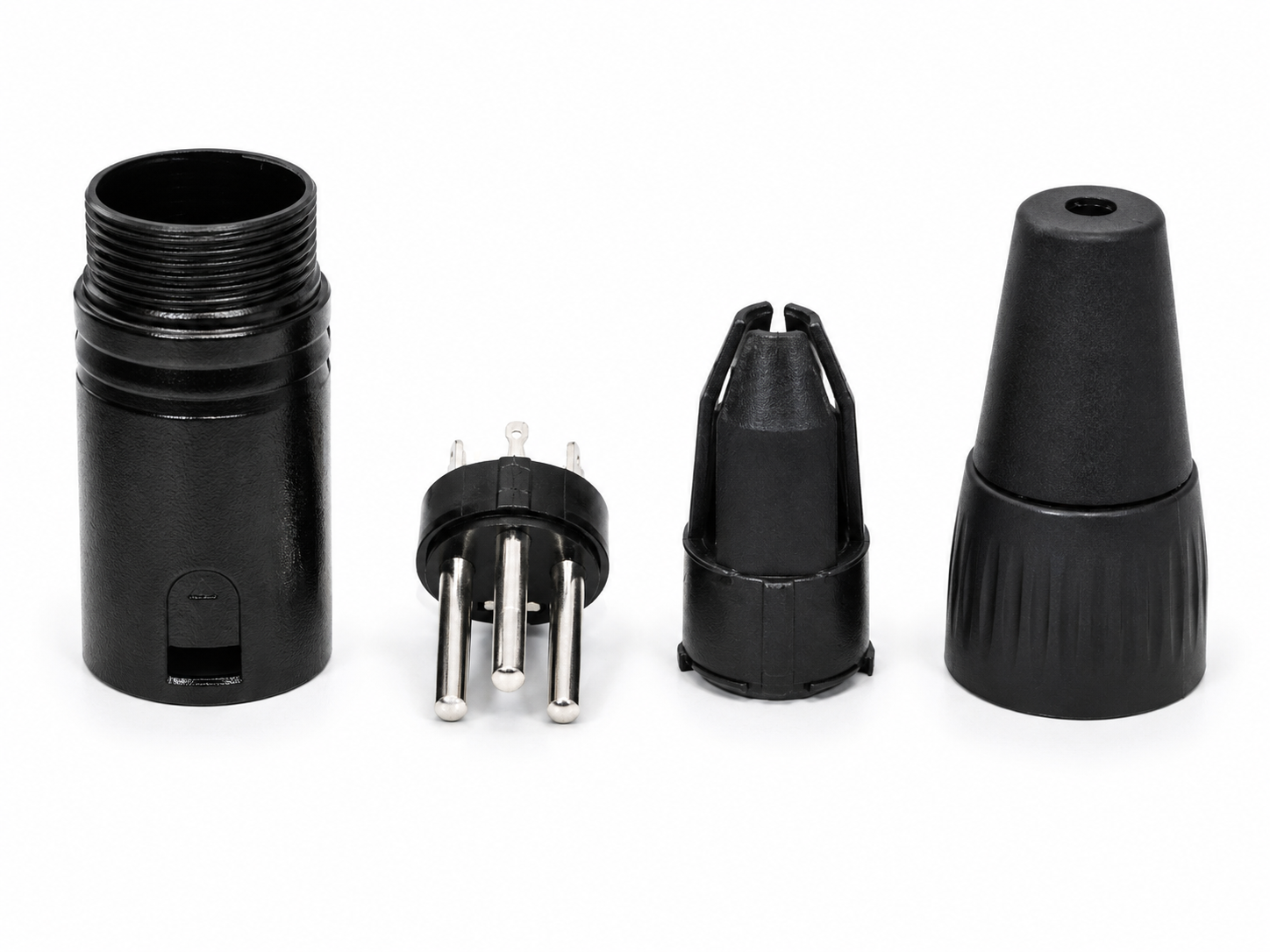

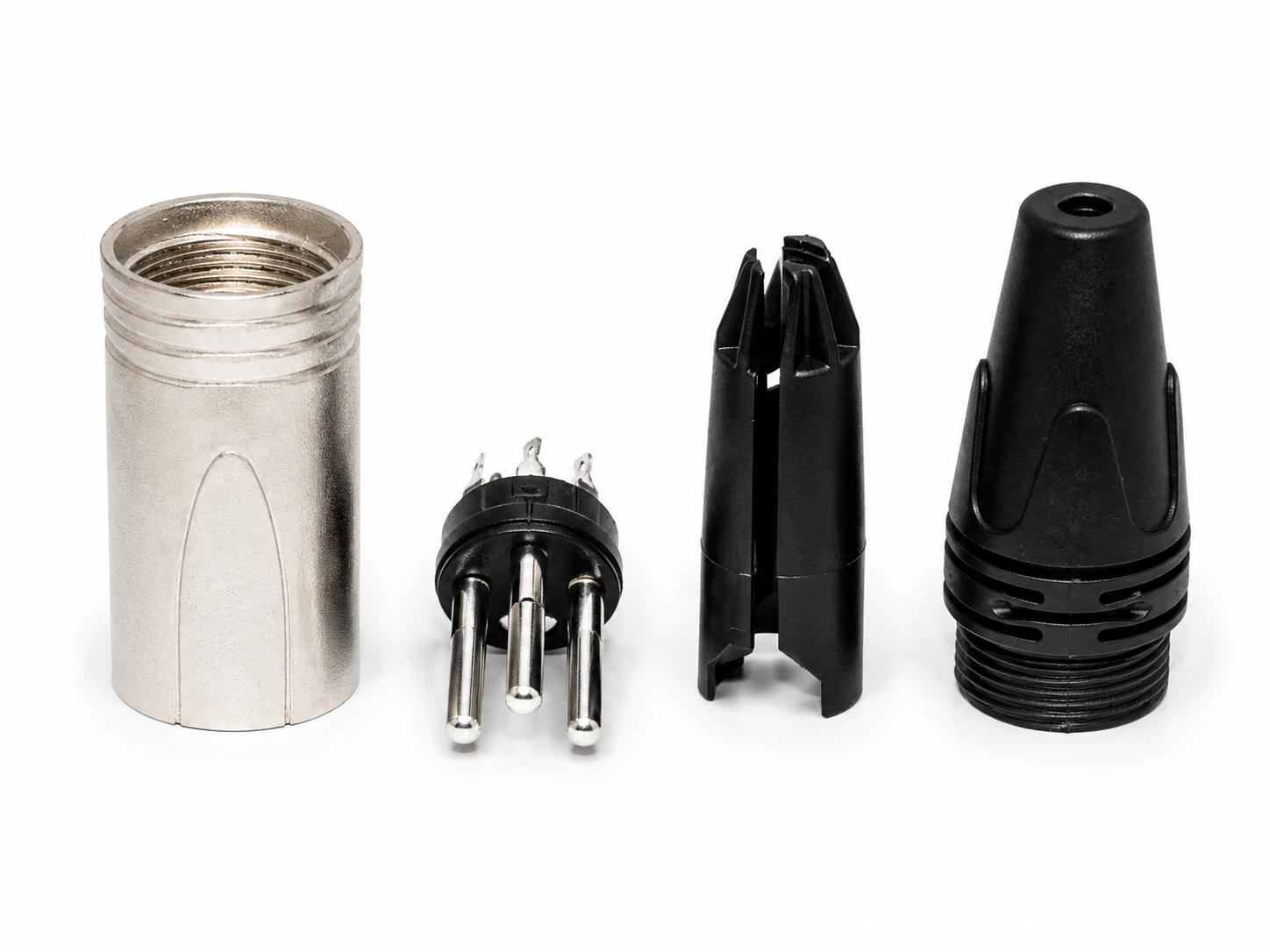

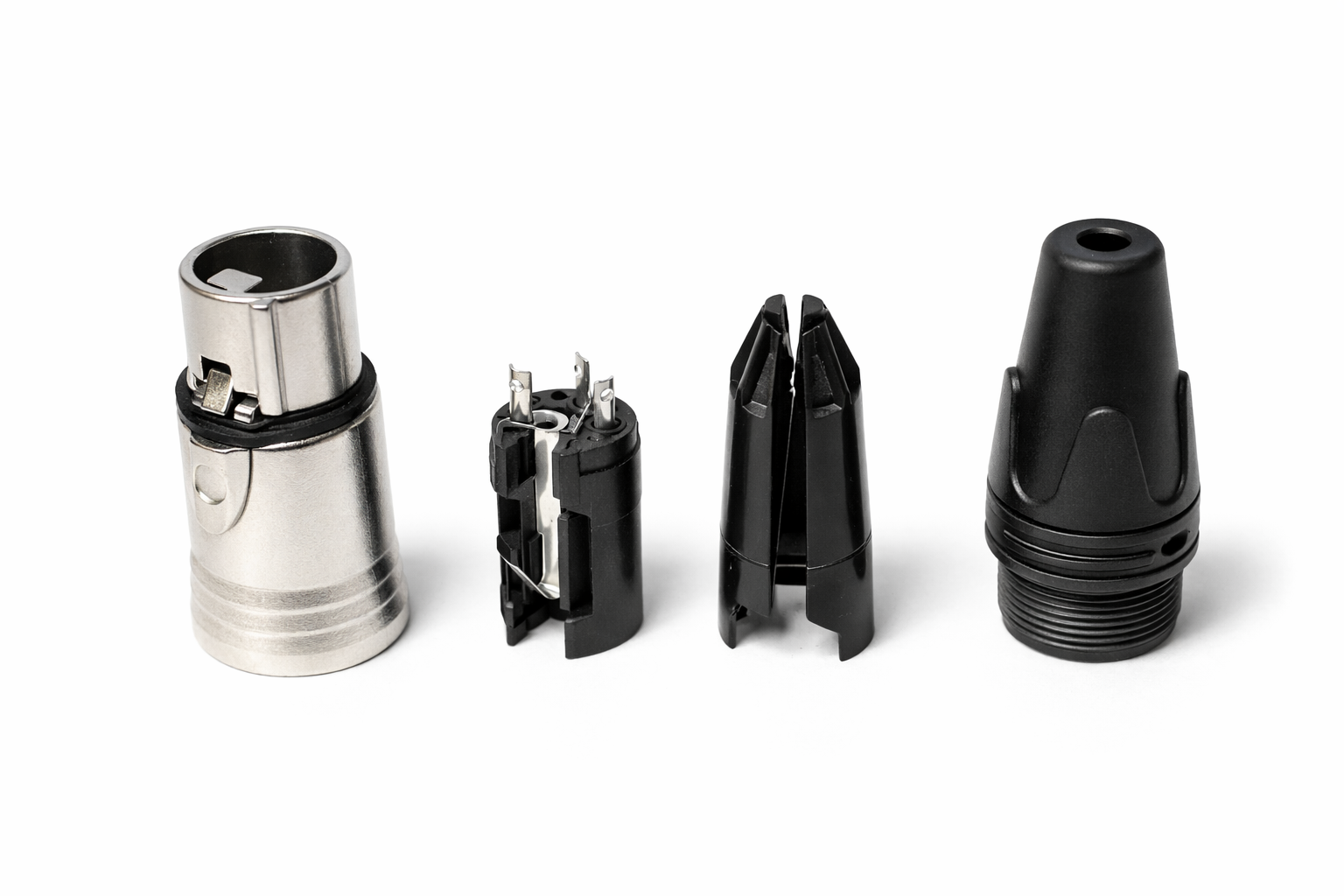

Кабельные 3-контактные разъёмы XLR (в народе называются также "кэнон" / "canon"). KC3 - бюджетная серия, NC3 - качественная копия аналогичной серии Neutrik. Все разъёмы оснащаются кабельным зажимом, контакты изготовлены из лужёной латуни. Применяются для аналоговых балансных аудиосигналов (микрофонных и линейных), цифровых сигналов DMX и AES/EBU в профессиональной звукоусилительной аппаратуре. Для аудиосигналов кабельный разъём «мама» используется для подключения к выходам сигнала (микрофон, выходные каналы микшера), кабельный разъём «папа» - для подключения ко входам (входные каналы микшера или усилителя). Для сигнала DMX назначение разъёмов обратное: «папа» - подключение к выходу пульта или прибора, «мама» - подключение ко входу. Кроме того, сигнал DMX распаивается с обратной полярностью (см. ниже).
Распайка разъёма XLR для аудиосигналов (аналоговых и AES/EBU)
- 1 - экран
- 2 - "+"
- 3 - "-"
Распайка разъёма XLR для сигнала DMX
- 1 - экран
- 2 - "-" (сигнал A интерфейса RS-485)
- 3 - "+" (сигнал B интерфейса RS-485)
