Конференц-зал МВД по Карачаево-Черкесской республике решает стандартный набор задач: проведение локальных совещаний и мероприятий в режиме видеоконференции, с системой звукоусиления и демонстрацией графических материалов на индивидуальных мониторах и больших экранах общего пользования. Однако, это не значит, что для решения стандартных задач нельзя применять современные решения и технологии, о которых мы и расскажем подробнее.

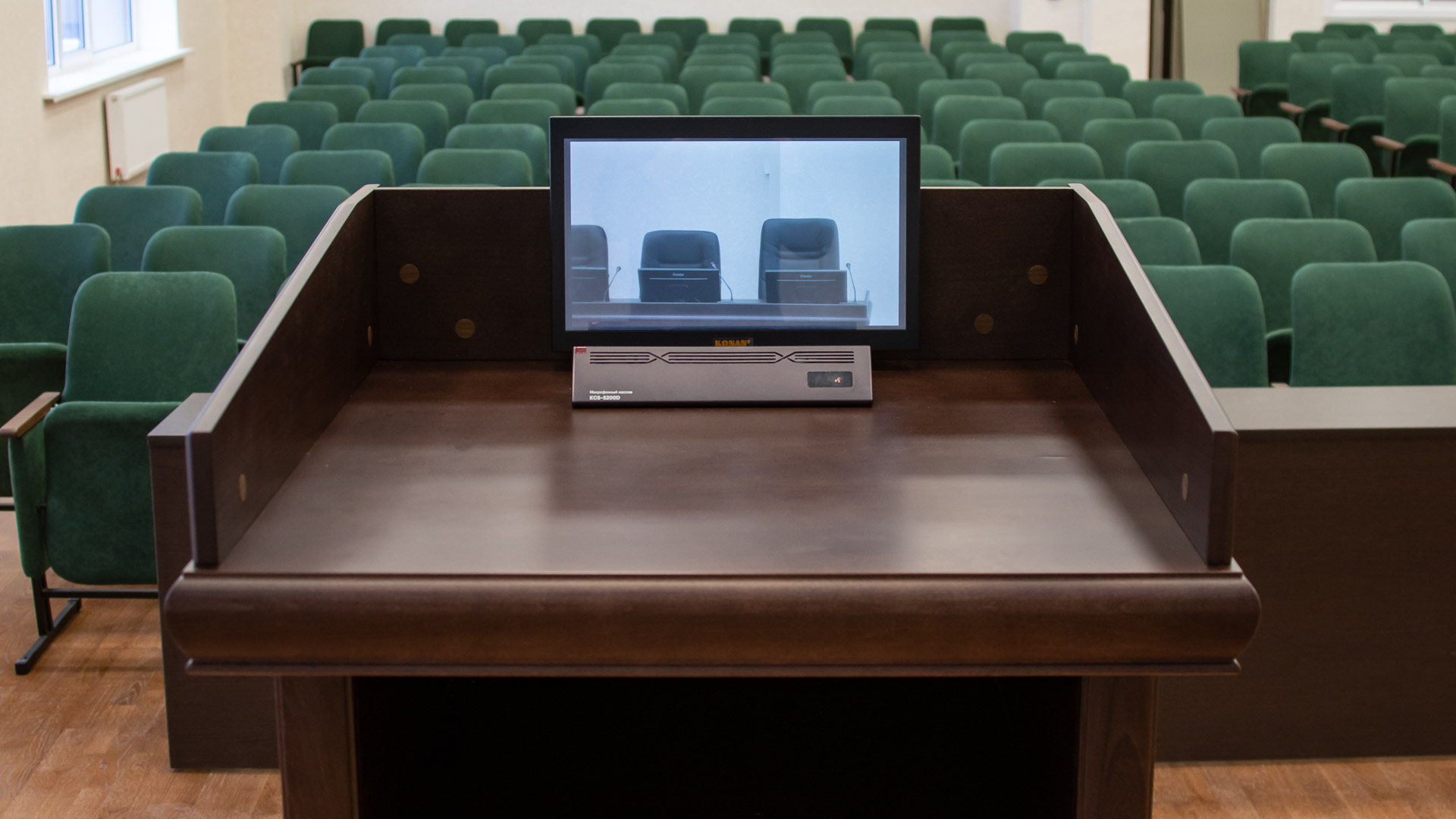

На трибуне докладчика установлен микрофонный массив. Это компактное настольное устройство, содержащее более 10 миниатюрных микрофонных капсюлей и систему обработки звуковых сигналов, которая формирует т. н. «коридорную» диаграмму направленности. Благодаря этому микрофонный массив обеспечивает существенно более «ровную» громкость при выступлении с трибуны людей разного роста, а также если выступающий говорит не прямо в микрофон, например, обращаясь к президиуму.

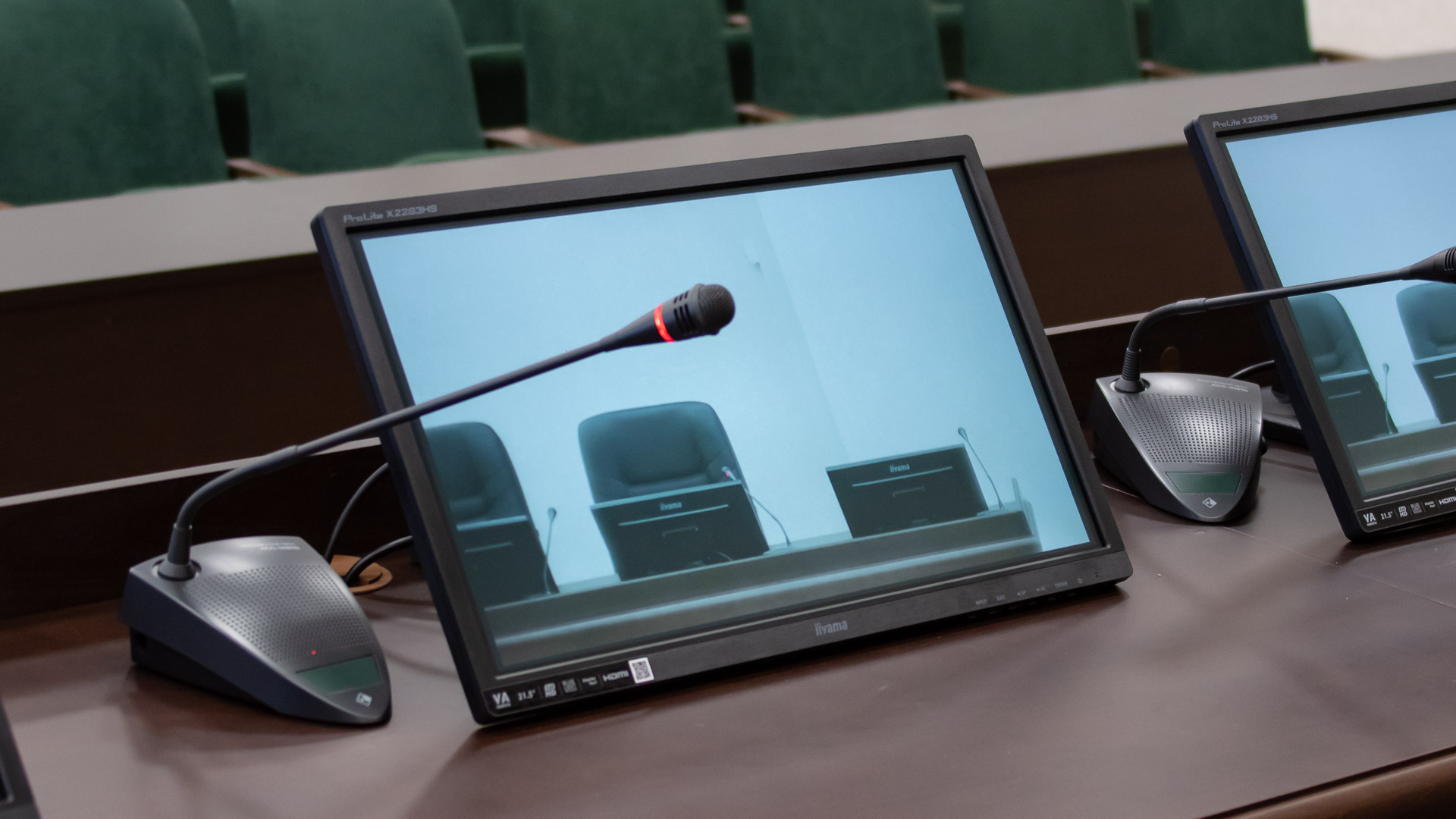

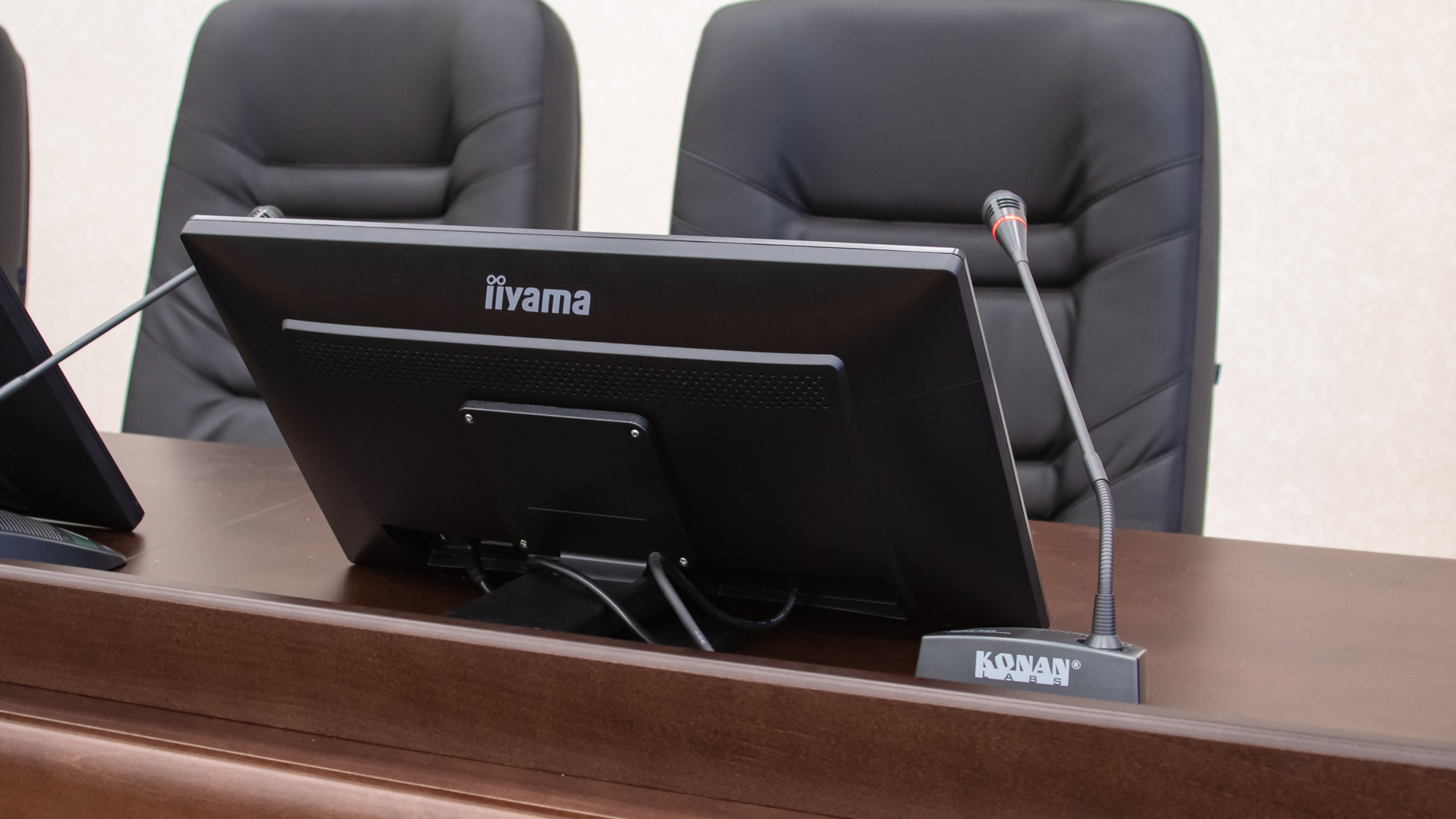

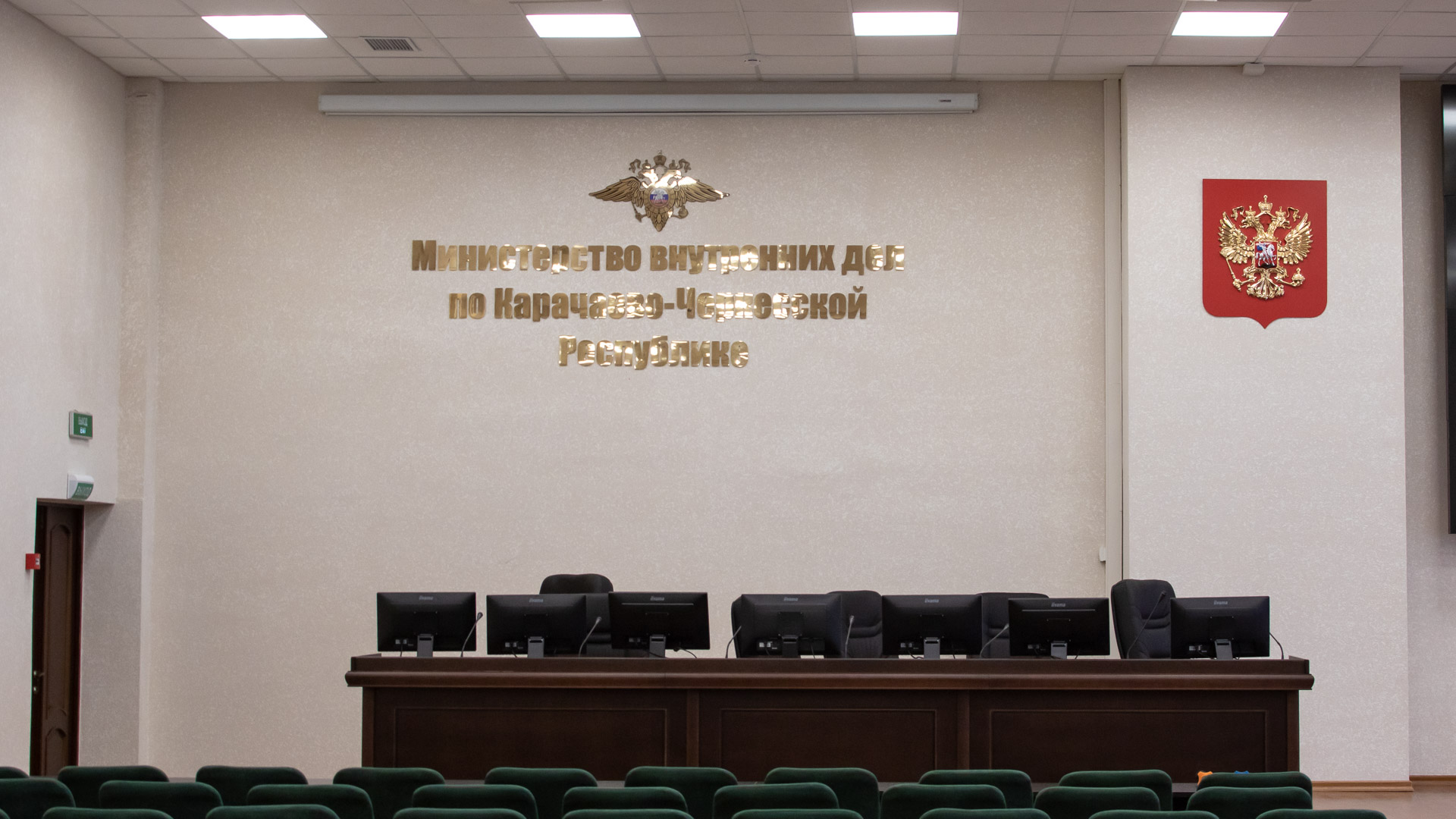

Места в президиуме оснащены мониторами на специальных подставках, которые позволяют наклонить монитор на любой нужный угол, таким образом, что участники в президиуме могут комфортно видеть информацию на мониторах, и при этом мониторы не закрывают их лиц. Применены мониторы с разрешением Full HD (1920x1080) и диагональю 15,6 дюйма, они позволяют рассмотреть даже мелкий текст, в то же время не чрезмерно возвышаются над столом.

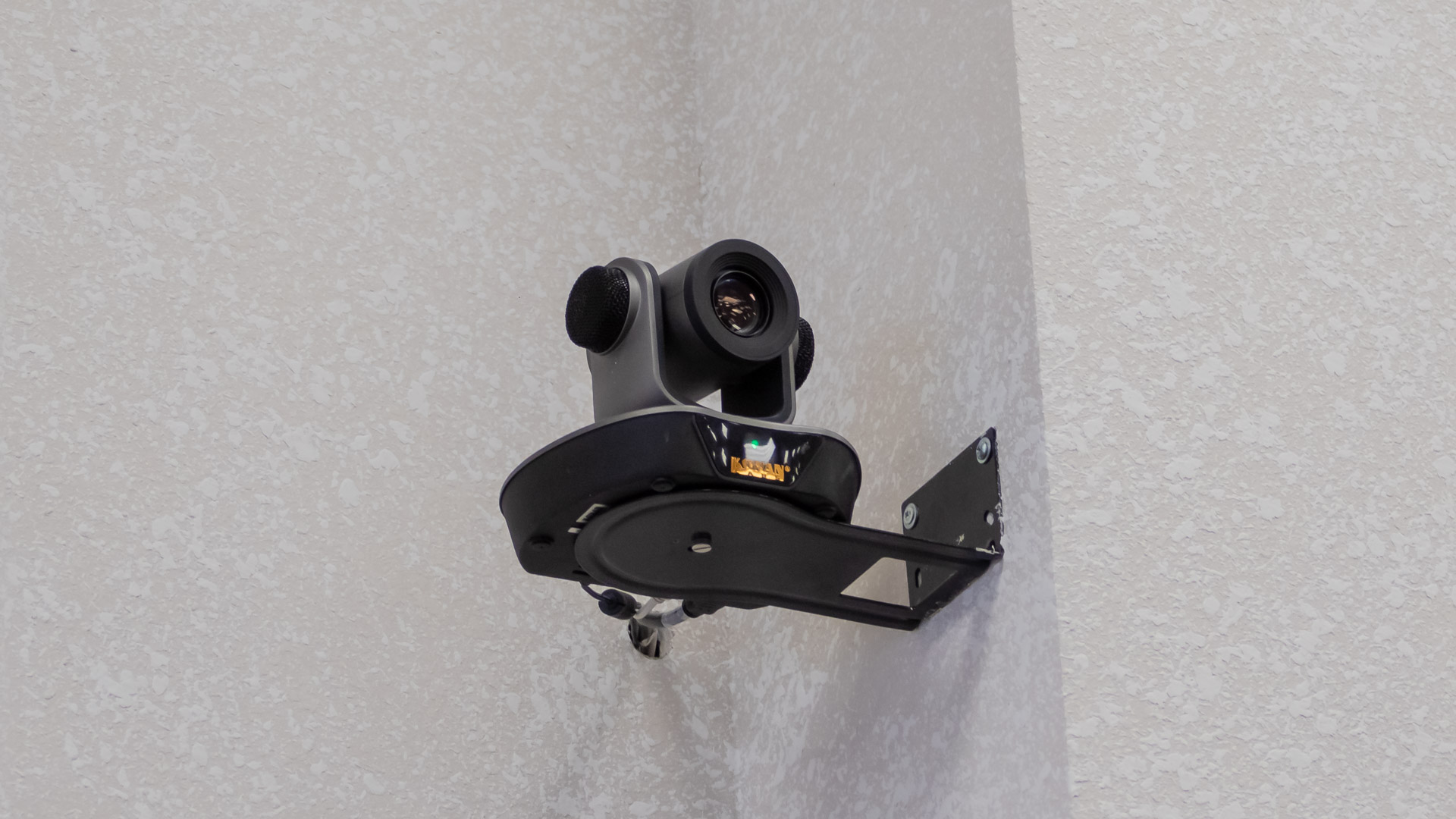

Поворотная видеокамера не только автоматически наводится на включенный микрофон, но и возвращается на предыдущую позицию при выключении микрофона, если выключены все микрофоны — показывает общий вид президиума. Кроме того, оператор может быстро переключать позицию камеры между включенными микрофонами кнопками «вперёд»-«назад», это удобно когда двое участников ведут диалог, не выключая микрофонов. Режим автоматического наведения может быть отключен одним нажатием на кнопку.

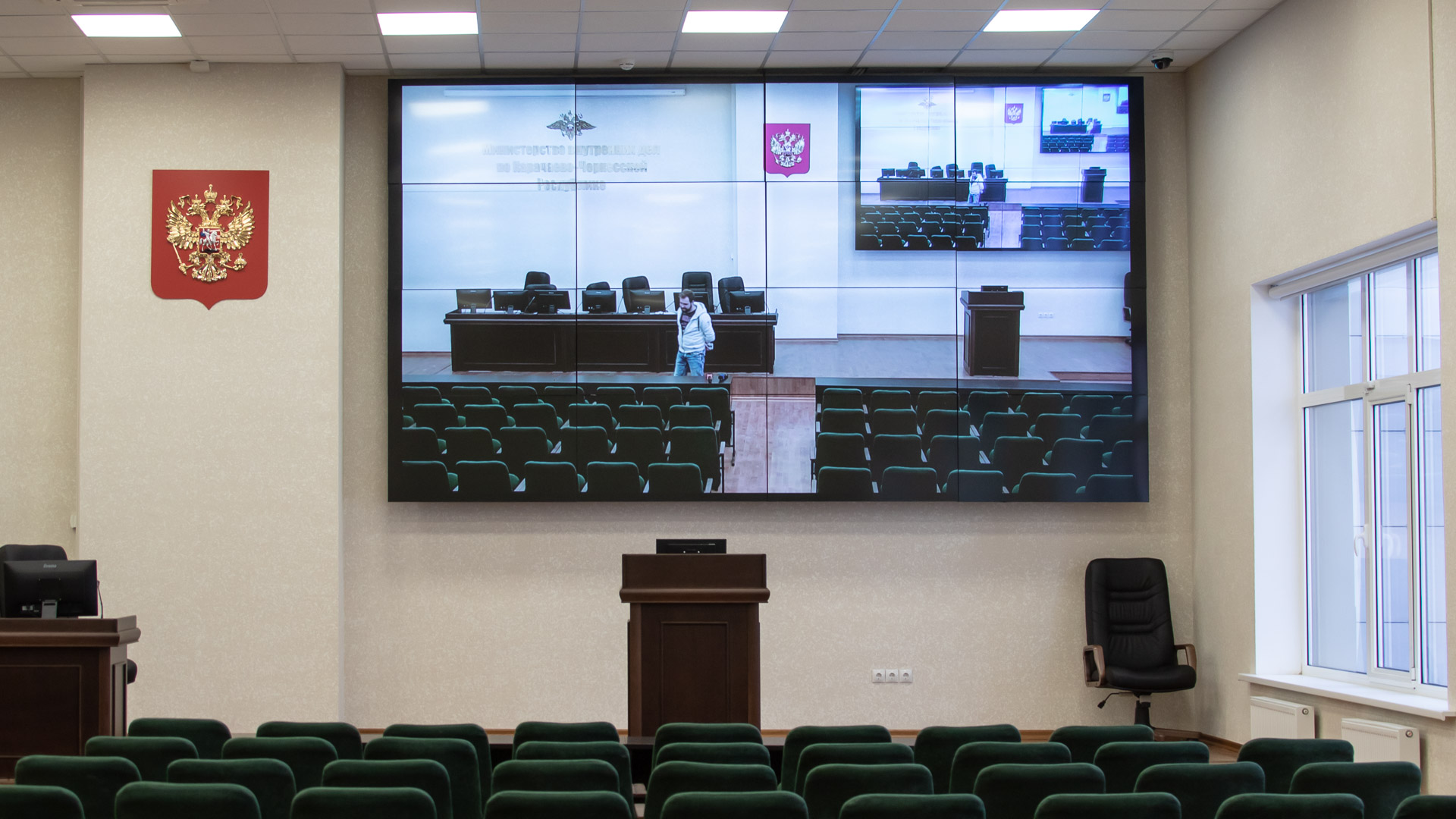

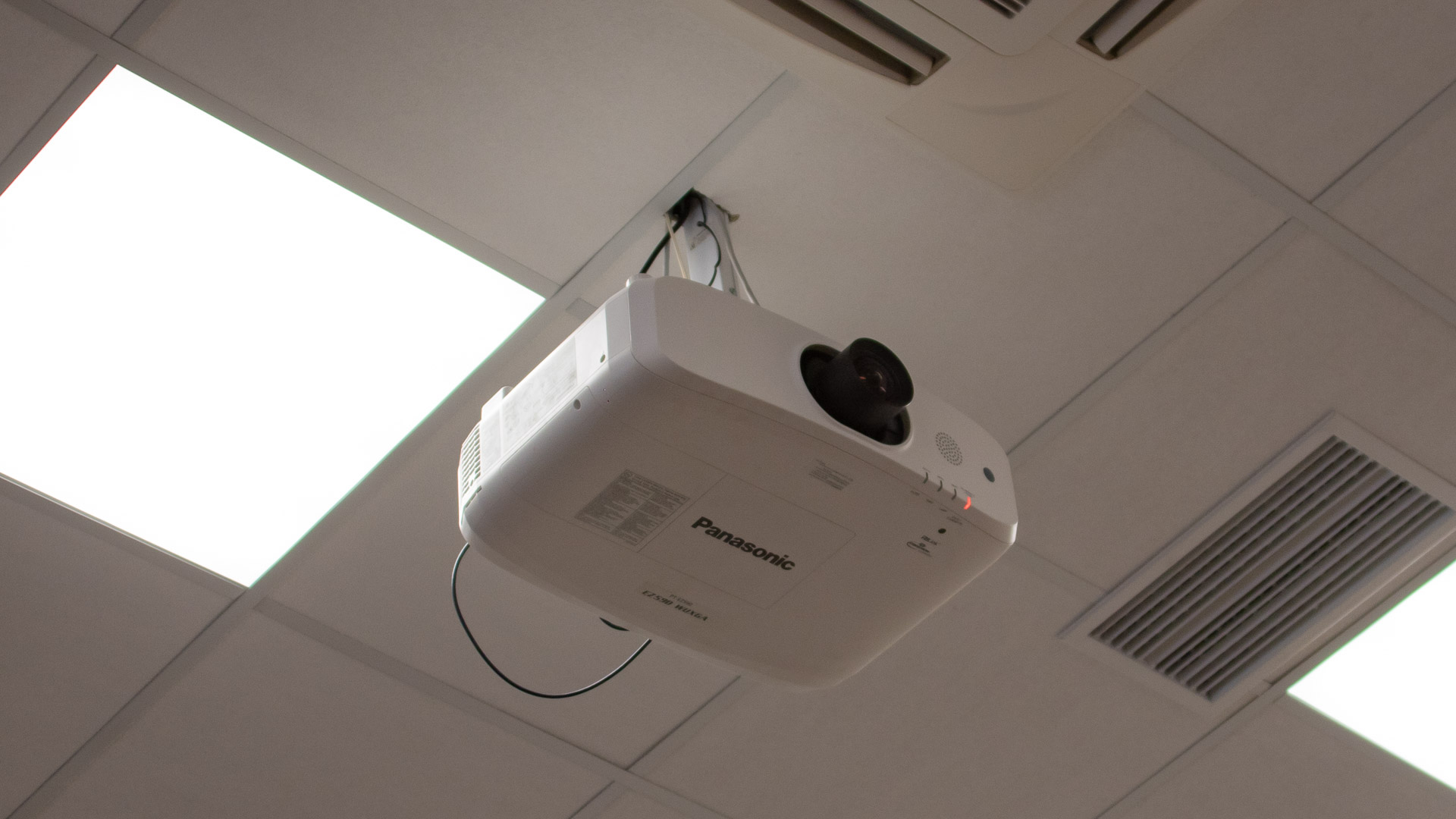

В качестве экранов общего пользования применена видеостена и проекционный экран, это позволяет демонстрировать одновременно презентацию и изображение удалённых участников видеоконференции. Конечно, проекционный экран уступает видеостене в яркости и контрастности, однако его вполне хватает для показа изображения удалённых участников, а различные графические материалы могут быть продемонстрированы на видеостене, где все могут увидеть мельчайшие подробности изображения. Разумеется, если нет необходимости в демонстрации двух «картинок» одновременно — используется только видеостена. Лазерный источник света в проекторе не требует замены в течение всего срока службы (более 20 тыс. часов).

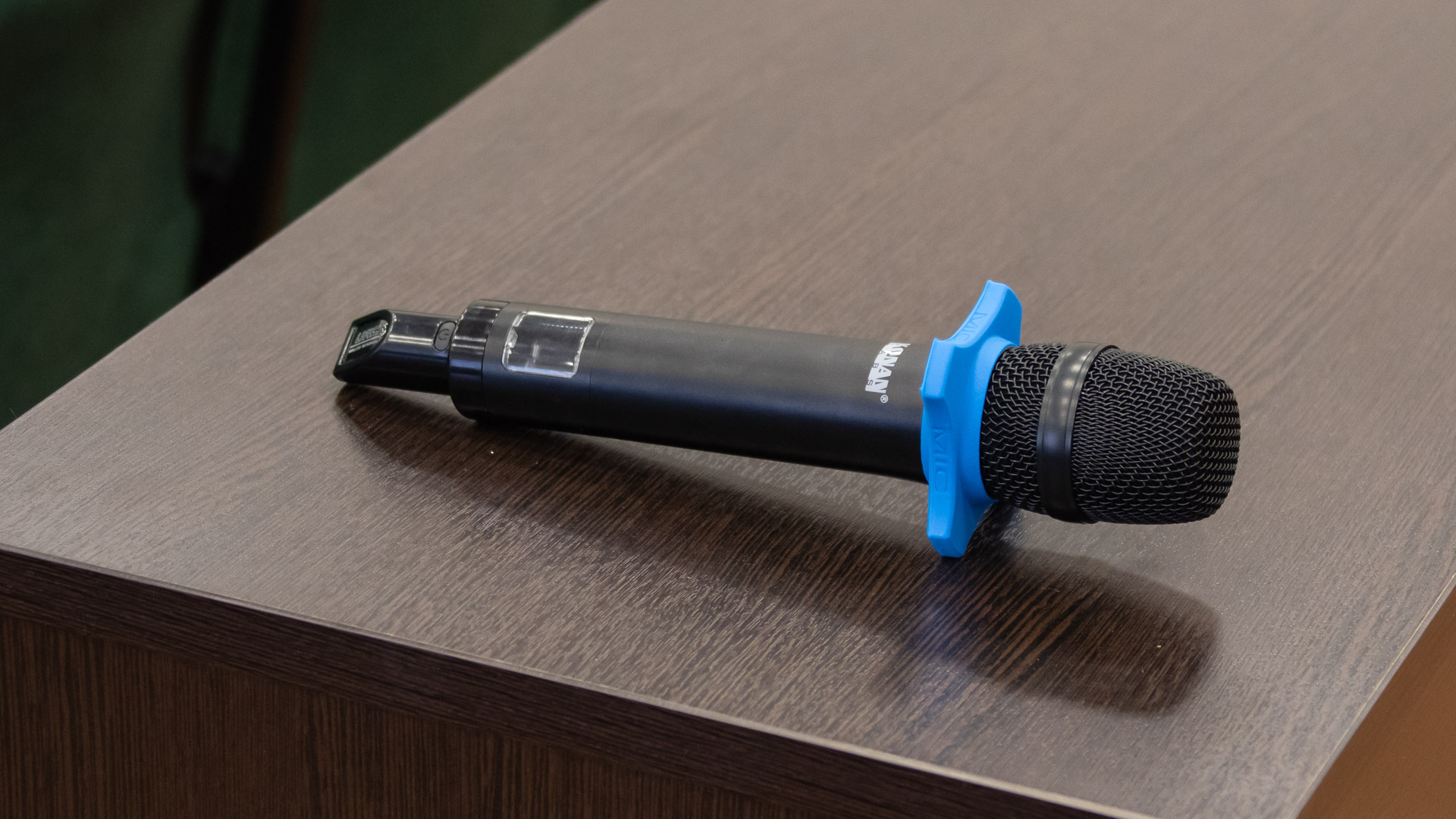

Если нужно дать слово участникам мероприятия в зрительских рядах — их не нужно приглашать в президиум, для этого предусмотрены ручные радиомикрофоны. Выносные активные антенны гарантируют уверенный приём даже в сложных эфирных условиях и при наличии серьёзных индустриальных электромагнитных помех.

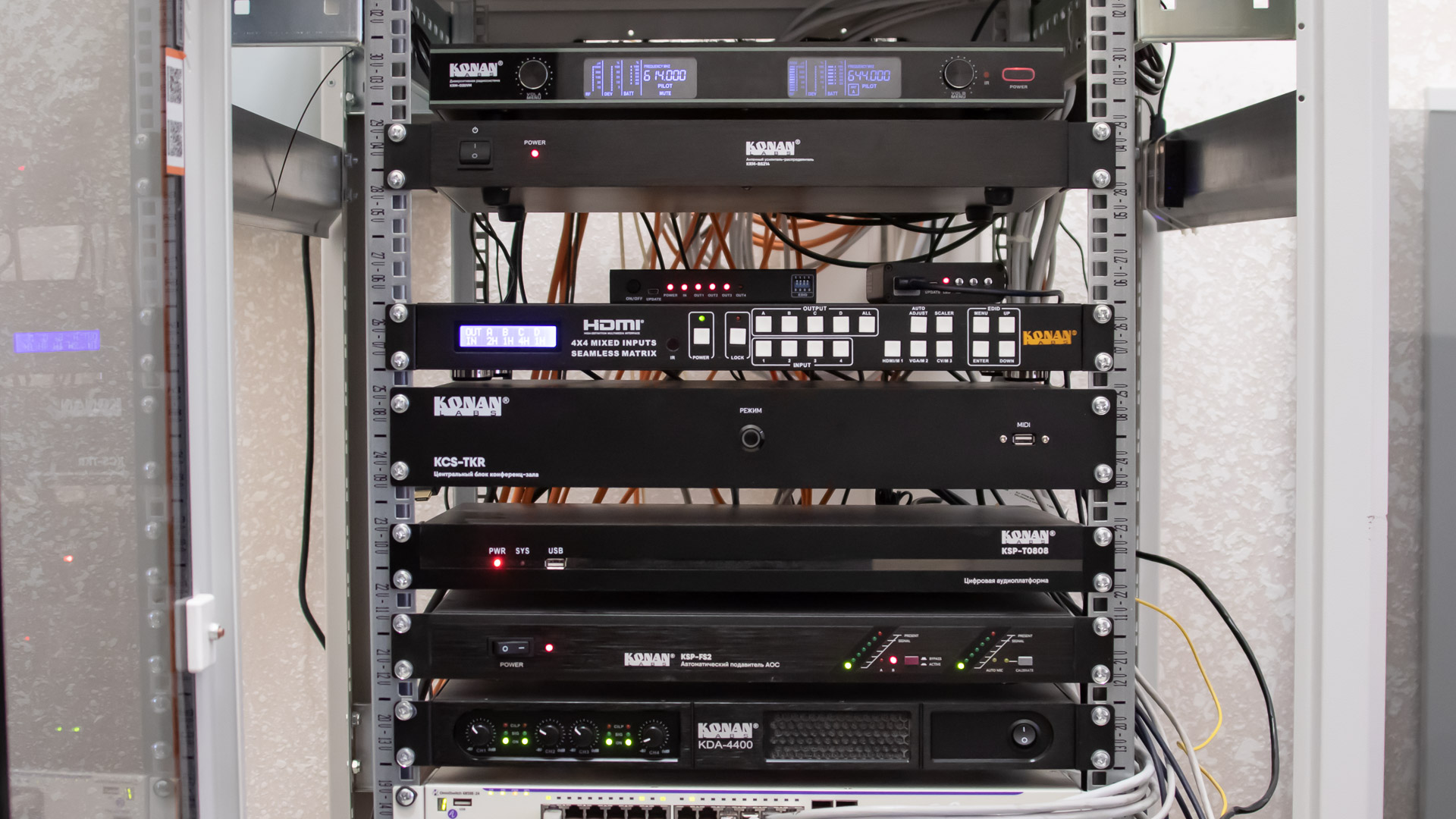

Для маршрутизации видеосигналов применён бесподрывный матричный переключатель. В отличие от обычных, которые, по сути, имитируют отключение монитора от одного источника и подключение к другому, эти приборы поддерживают постоянное соединение со всеми источниками и приёмниками сигнала, и переключают видео путём маршрутизации потоков данных. В результате вместо нескольких секунд «чёрного экрана» у обычных переключателей смена источника происходит практически мгновенно.
Для управления системой звукоусиления применяется цифровая аудиоплатформа, она заменяет собой целый шкаф приборов обработки, микшерный пульт и звукооператора. Аудиоплатформа программируется и настраивается однократно при пусконаладке комплекса аппаратуры, в дальнейшем в полностью автоматическом режиме управляет параметрами звукоусилительного тракта для получения наиболее комфортного и разборчивого звука, который только возможен в данном помещении.
Подавитель акустической обратной связи на основе сдвига частоты устраняет «свист» в колонках до того как он возникнет. В отличие от обычных подавителей на основе полосовых фильтров, он незначительно сдвигает по частоте весь спектр звукового сигнала, благодаря чему АОС устраняется до её возникновения (обычный подавитель должен сначала «услышать» свист, чтобы определить его частоту и устранить его полосовым фильтром).
Центральный блок конференц-зала, применённый в данном проекте, представляет собой интеграцию конференц-системы и системы управления, причём, системы управления уже запрограммированной под данный состав оборудования. В результате чего пользователь получает интуитивно-понятный интерфейс управления всем оборудованием конференц-зала, вплоть до моторизованных штор и освещения, реализованный на одном экране (открываемом в браузере на ПК оператора либо на отдельной сенсорной панели).
Для передачи цифрового видеосигнала HDMI на большие расстояния применяются удлинители по оптоволокну, в отличие от своих собратьев на кабеле «витая пара» они не подвержены электромагнитным помехам и проблемам из-за некачественного заземления. Для проведения видеоконференций с использованием ПК оператора в качестве кодека предусмотрена профессиональная плата видеозахвата, в отличие от дешёвых бытовых аналогов обрабатывающая видеосигнал собственным процессором, благодаря чему минимизируется задержка.
